HPVC人力车辆用集成盘式齿轮箱结构

　　这套集成式盘状齿轮箱结构，主要面向人力驱动类高效车辆的传动系统开发场景，尤其适配HPVC类人力竞速车辆的紧凑布局需求，区别于传统自行车外露式的多片飞轮、拨链器传动结构，整套传动、制动组件全部整合在轮毂侧的封闭盘型壳体内，能大幅降低传动系统的风阻，同时避免户外骑行过程中泥水、沙尘侵入传动啮合面，减少传动部件的磨损速率，提升复杂路况下的传动可靠性。从实际使用场景来看，这类结构多用于追求极致传动效率、低风阻表现的人力车辆设计中，传统外露变速系统在高速骑行时，拨链器、多片飞轮形成的紊流会增加额外的行进阻力，同时外露的链条、齿轮在雨天或者非铺装路面骑行时，很容易被泥沙卡滞，导致变速失效、传动卡顿，

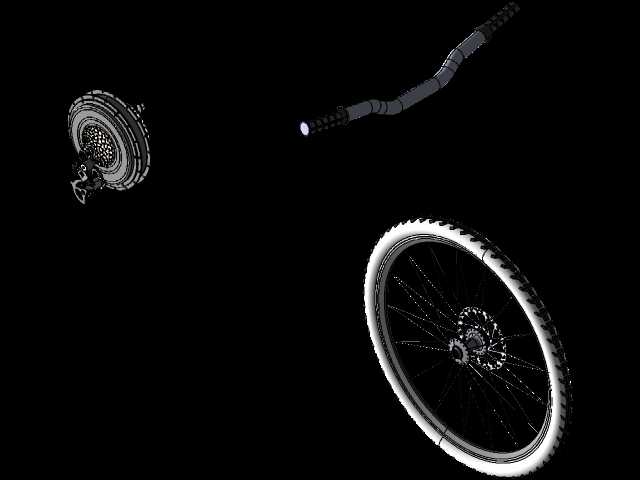

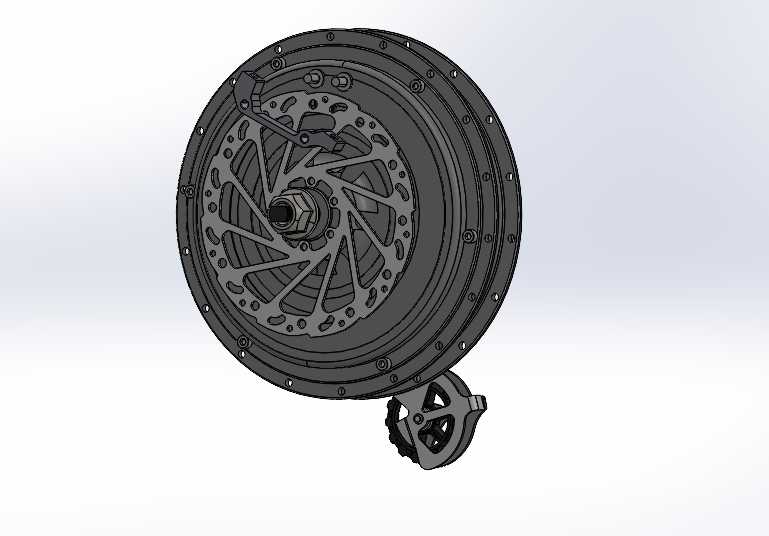

　　而封闭盘式结构的齿轮箱将所有传动齿轮封闭在金属壳体内，仅保留输出轴与轮毂、制动盘的连接接口，能在不额外增加轮组轴向宽度的前提下，实现多档位的传动比切换，同时集成盘式制动器的安装接口，不需要额外设计制动卡钳的转接座，减少轮组周边的零散部件数量。从功能特性上看，这套结构将变速传动机构、盘式制动安装基准、轮毂连接法兰全部集成在同一盘型壳体上，传动齿轮采用定轴式排布，输入轴连接脚踏传动来的链条动力，通过壳体内不同齿数的齿轮副啮合，实现不同传动比的动力输出，最终传递到轮毂带动轮组转动；盘式制动的碟片直接固定在壳体外侧的安装端面上，制动卡钳夹持碟片产生的制动力矩，直接通过壳体传递到轮组，不需要额外设计制动扭矩的传递路径，

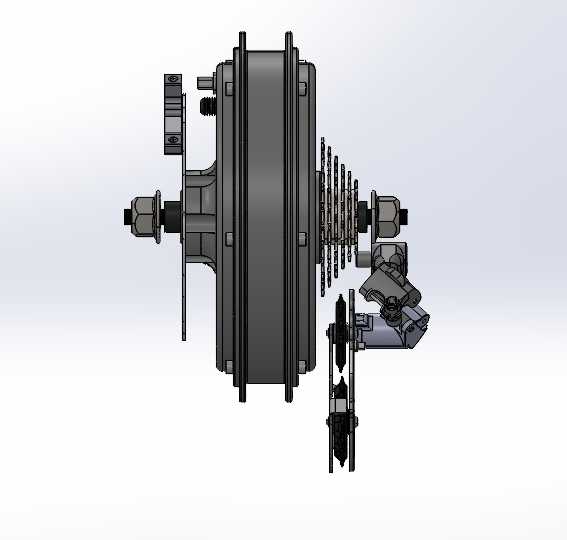

　　制动刚性比传统花鼓安装碟片的结构更强，大力制动时的形变更小，制动手感更稳定。设计思路上，整套结构优先控制轴向安装尺寸，所有齿轮副都在同一径向平面内排布，尽可能压缩壳体的轴向厚度，避免轮组安装后超出车架后叉的安装宽度，壳体采用分体式法兰连接结构，上下两半壳体通过周向均匀排布的螺栓紧固，结合面设置密封槽安装密封圈，实现壳体内部的密封防护，壳体上预留的轴承安装位分别对应输入轴、中间传动轴、输出轴的支撑点，每根轴都采用双轴承支撑结构，保证齿轮啮合时的轴系刚度，避免大扭矩输入时轴系挠曲变形导致的齿轮偏磨、传动噪音增大问题。外形尺寸与安装边界方面，整套盘式齿轮箱的最大外径与传统公路自行车的碟片尺寸接近，不会超出轮组辐条的排布范围，

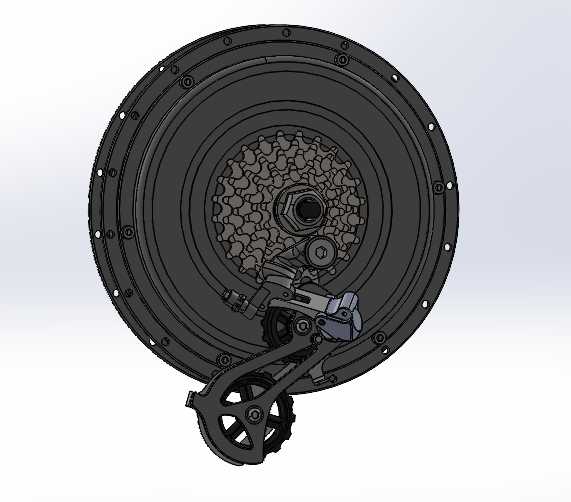

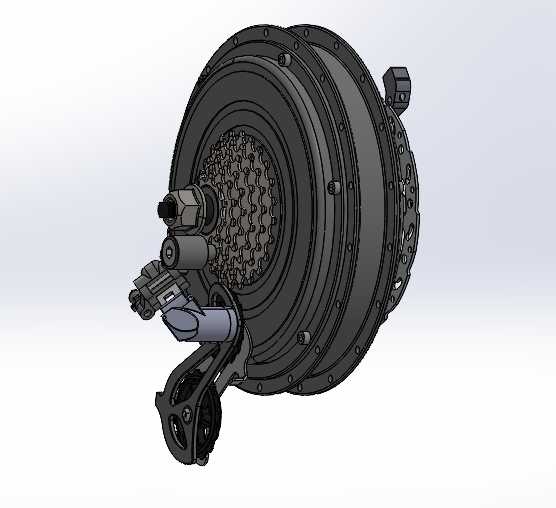

　　安装时直接替换传统后轮花鼓与飞轮组件，输入轴的链轮位置与传统自行车的飞轮安装位置保持一致，不需要调整车架后叉的开档尺寸与链条走线位置，盘式制动器的碟片安装孔位采用标准六钉接口，兼容市售的大部分公路、山地自行车制动卡钳的安装尺寸，壳体下方预留的张紧轮安装位，用来适配变速过程中的链条张紧需求，张紧轮的摆臂行程与壳体内的变速档位行程匹配，不会出现变速过程中链条过松脱落或者过紧卡滞的问题。在结构细节处理上，壳体外侧设计有辐射状的加强筋，既可以提升壳体的结构刚度，承受大扭矩传动与制动时的载荷，也能增加壳体的散热面积，长时间连续制动或者大扭矩传动时，齿轮啮合与制动产生的热量可以通过加强筋快速散发到空气中，避免壳体内润滑脂温度过高失效，也能避免制动碟片过热导致的制动力衰减问题；齿轮副采用斜齿设计，相比直齿齿轮传动更平稳，啮合重合度更高，传递相同扭矩时的单齿载荷更小，能有效降低传动过程中的噪音，延长齿轮的使用寿命，轴系的密封采用接触式橡胶密封圈，既能阻挡外部的泥水灰尘进入壳体，也能防止壳体内的润滑脂泄漏，长期使用不需要频繁补充润滑脂，维护周期比传统外露传动系统更长。
