阶梯圆杆拉伸工况应力应变仿真分析

　　在通用机械传动与承载结构的设计环节中，阶梯轴类杆件是应用范围极广的基础承载构件，从常规的减速机输入输出轴、设备连接拉杆，到液压系统的活塞杆、工装夹具的拉紧杆，这类变截面圆杆的受力表现直接决定整套设备的运行可靠性，一旦出现应力超限导致的塑性变形甚至断裂，往往会引发整套传动链路的卡滞、失效，甚至造成生产安全事故。很多刚接触结构设计的工程师容易陷入一个误区，认为等直径圆杆的强度计算可以直接套用到阶梯杆上，忽略截面突变位置的应力集中效应，最后按纯理论计算选的材料、定的尺寸，在实际台架试验或者现场运行时，往往在轴肩位置最先出现裂纹，这也是很多非标设备早期故障的核心诱因之一。

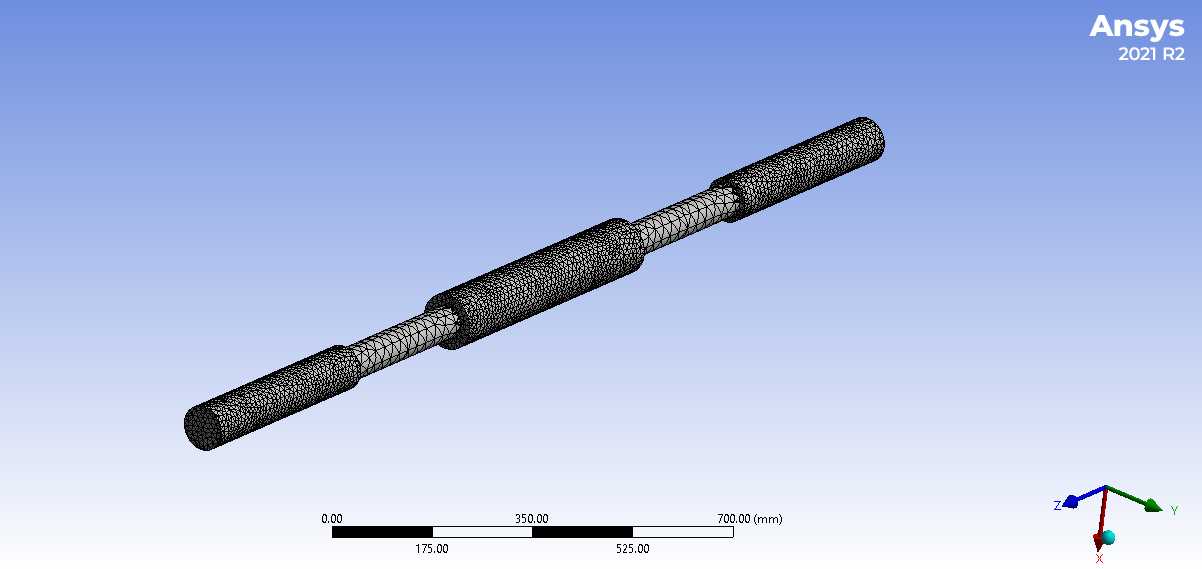

　　这个仿真模型针对的是两端带夹持段、中间存在两处轴肩变径的阶梯圆杆，整体建模时完全还原了实际杆件的截面变化特征，网格划分阶段在轴肩过渡区域做了局部加密处理，避免因为网格尺寸过大导致应力计算结果失真，毕竟这类变径位置的应力梯度极大，粗网格算出来的结果往往比实际应力低30%以上，根本没有工程参考价值。仿真边界条件完全复刻材料力学标准拉伸试验的装夹状态：一端夹持段施加全固定约束，另一端夹持段施加沿杆身轴向的均匀拉伸载荷，和实验室里万能试验机装夹试样的受力状态完全一致，这样得到的计算结果可以直接和材料力学的理论计算值做对标，验证仿真流程的准确性。

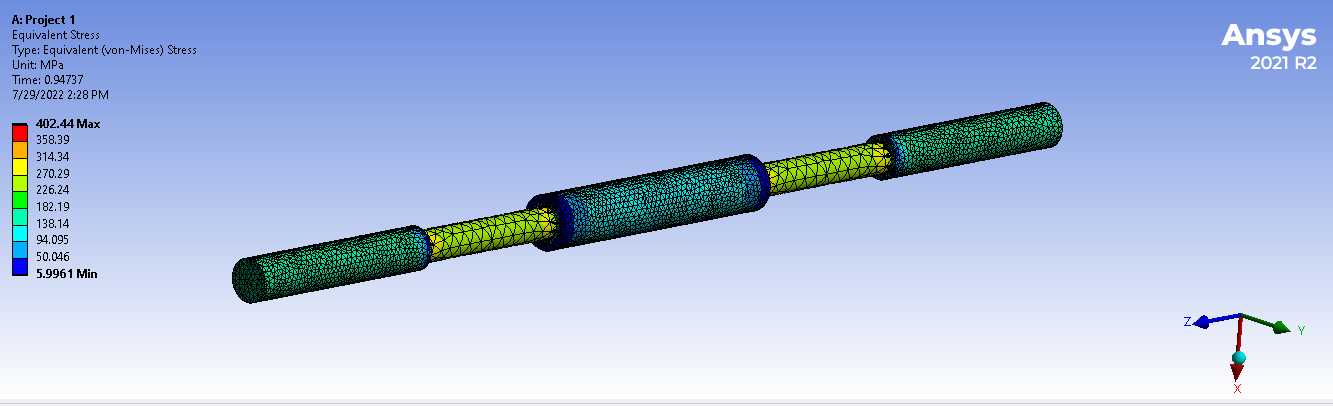

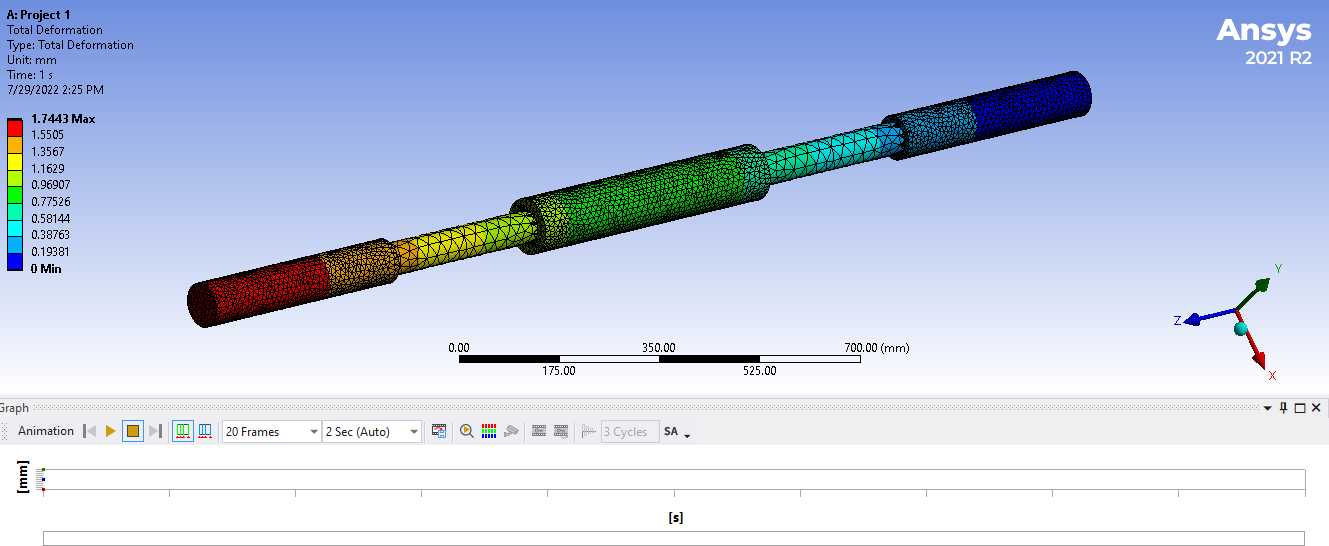

　　从计算结果来看，杆身等直径段的应力分布均匀，和书面计算的理论值偏差控制在5%以内，符合工程仿真的误差允许范围；而轴肩位置因为截面突然变化，出现了明显的应力集中现象，最大应力出现在轴肩过渡的圆角位置，数值达到282.9MPa，这个数值如果接近所选材料的屈服强度，就需要在设计时加大轴肩的过渡圆角半径，或者在变径位置开设卸荷槽，降低应力集中系数，避免长期受载下出现疲劳裂纹。变形方面，整个杆件受拉后的总轴向伸长量为1.708mm，这个变形量可以用来校核杆件的刚度是否满足使用要求，比如如果是用在精密传动的场合，这个伸长量如果超过许用变形值，就需要适当加大杆身直径，或者更换弹性模量更高的材料，避免因为杆件弹性变形导致传动精度不足。

　　在实际工程应用中，这类仿真分析的价值远不止算出一个应力和变形数值。设计人员可以通过调整轴肩的过渡参数，比如把直角轴肩改成R2、R5的圆角过渡，对比不同圆角下的最大应力值，找到满足加工工艺要求的最小圆角半径，平衡加工成本和结构强度；也可以模拟不同表面处理工艺下的应力表现，比如轴肩位置做滚压强化后，表面引入残余压应力，实际承载时的有效应力会进一步降低，这些参数的优化都可以通过仿真提前完成，不需要反复做实物试验，能大幅缩短产品的研发周期，降低试验成本。

　　安装边界层面，这类阶梯圆杆的两端夹持段长度需要匹配装夹位置的尺寸，比如和联轴器配合的轴段长度要略短于联轴器的毂孔长度，避免装配时出现顶死的情况；轴肩的定位高度也要符合相关零件的安装要求，比如轴承内圈的定位轴肩高度不能超过轴承内圈的倒角尺寸，否则会导致轴承无法装夹到位。很多设计人员在建模时只关注杆身的强度，忽略这些安装边界的尺寸细节，最后零件加工出来才发现装不上，或者装夹后出现偏心，导致运行时出现附加的弯曲应力，反而进一步加大了杆件的实际受载，这些细节在三维建模阶段就需要同步考虑，把安装、加工的工艺要求融入到模型的尺寸设计里，才能让仿真分析的结果真正服务于实际生产，而不是停留在理论计算层面。
