带双耳安装座的环形支撑固定支架

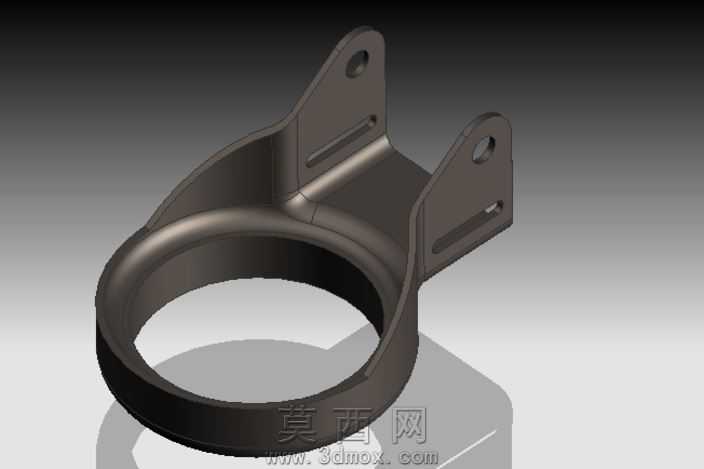

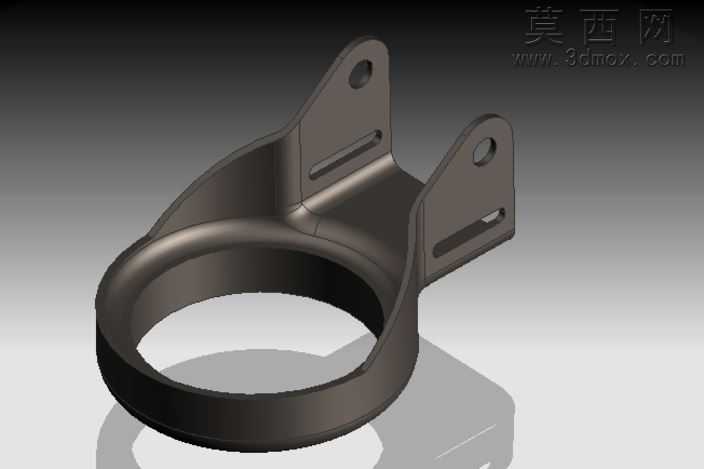

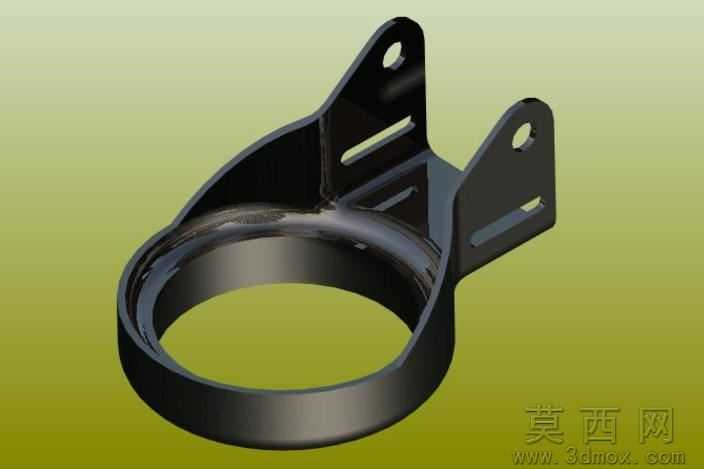

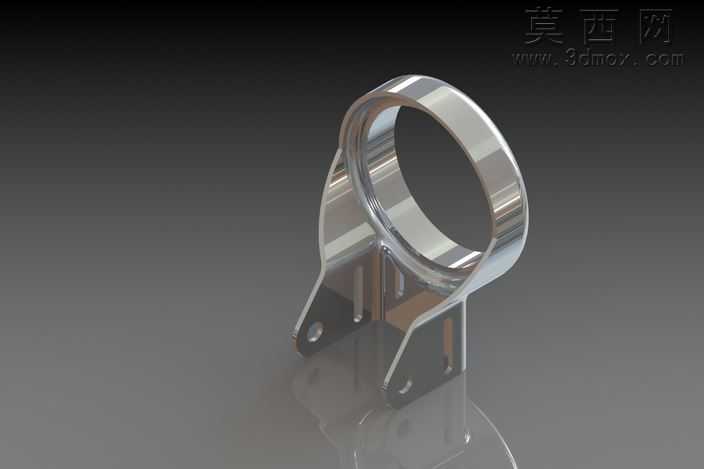

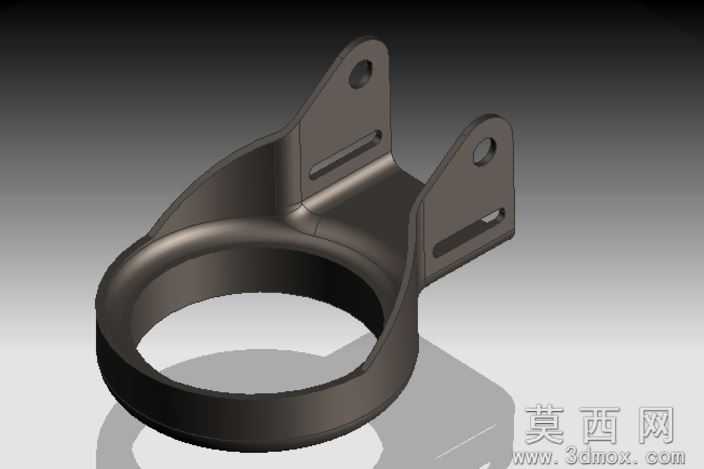

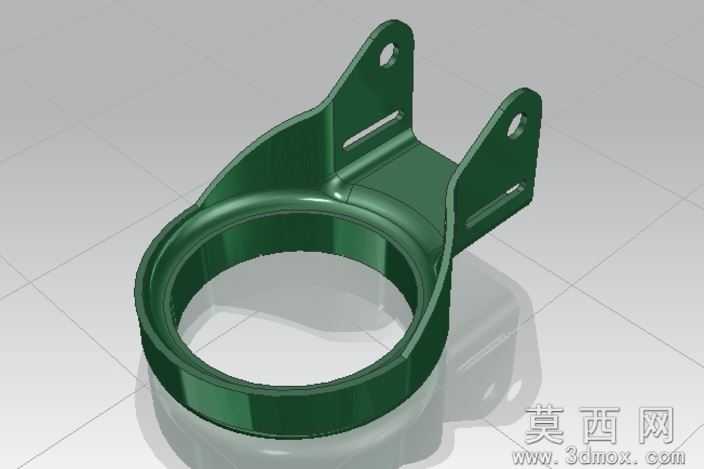

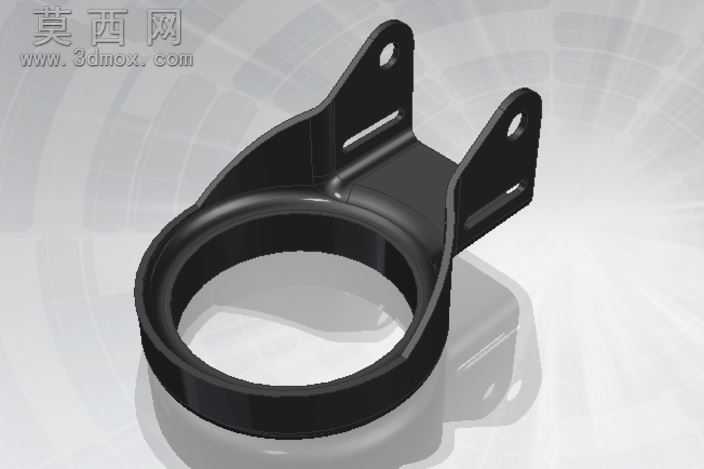

本作品为一款环形支撑固定支架的三维设计成果，采用NX 8.0软件完成全参数化建模，建模过程严格遵循机械加工工艺逻辑，所有特征均保留完整可编辑参数，方便后续根据实际安装需求调整尺寸规格。模型主体由环形承托圈与双侧对称安装耳板一体化构成，建模时首先绘制环形承托结构的截面草图，通过回转特征生成基础环形基体，环形部分设计有均匀的壁厚，内壁光滑过渡，可适配对应直径的柱状部件实现承托定位，避免安装部件出现径向窜动。双侧安装耳板从环形基体侧部向上延伸，建模时通过拉伸特征生成耳板基础形态，再对耳板与环形基体的衔接位置做圆角过渡处理，消除应力集中隐患，提升构件整体结构强度；每侧耳板上分别设计有圆形安装通孔与长条形调节腰孔，圆形孔用于实现精准定位安装，腰孔可适配一定范围内的安装位置偏差，降低现场装配的对位难度，提升安装适配性。材质设定为哑光黑色金属材质，渲染阶段调整了材质的粗糙度与金属度参数，还原了喷塑金属构件的真实表面质感，同时添加了柔和的环境光影效果，清晰呈现支架的结构轮廓与细节特征，耳板的弯折角度、环形圈的宽度、安装孔的位置均经过结构合理性校验，确保模型可直接用于后续的工程出图、3D打印样件验证或者机加工生产参考，整体结构紧凑，安装固定方式灵活可靠，可广泛应用于机电设备、管路系统中对应部件的承托固定场景。
