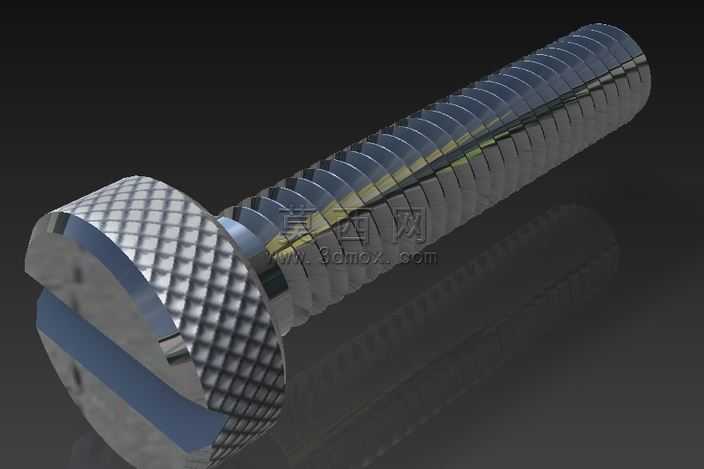

滚花开槽圆柱头螺钉三维建模作品

本作品为滚花开槽圆柱头螺钉的三维参数化建模成果，建模过程严格遵循紧固件设计规范，完整还原了该类螺钉的全部结构细节。建模阶段首先以螺钉的公称尺寸为基准搭建整体轮廓框架，先绘制螺钉头部的圆柱截面草图，通过拉伸特征生成头部基础实体，随后在头部顶面绘制一字开槽的截面轮廓，采用切除拉伸特征加工出标准宽度与深度的一字槽，保证槽口的尺寸精度满足一字螺丝刀的配合使用要求。针对螺钉头部的滚花防滑结构，采用阵列特征结合滚花纹理的截面轮廓进行精细化建模，先绘制单个滚花齿的截面形状，通过圆周阵列围绕头部圆柱面均匀排布所有滚花齿，再通过切除或凸台特征生成完整的网纹滚花结构，还原滚花的凹凸纹理细节，确保滚花部分的防滑结构符合实际产品的工艺特征。螺杆部分的建模以螺纹的参数化生成作为核心，先绘制螺杆的光杆基础圆柱实体，再依据普通螺纹的牙型参数绘制螺旋线路径与螺纹牙型截面，通过扫描切除特征生成完整的连续外螺纹结构，精准还原螺纹的牙型角、螺距、牙高参数，保证螺纹部分的几何精度满足螺纹连接的配合要求，同时对螺杆与头部衔接的过渡圆角进行细化处理，还原实际零件的工艺倒角与过渡结构，避免应力集中的结构缺陷。材质与渲染阶段，为模型赋予金属钢材材质，调整材质的金属度、粗糙度参数，模拟钢制螺钉经过表面处理后的哑光金属质感，对滚花部分的纹理进行凹凸贴图映射，强化滚花纹理的视觉真实感，对螺纹牙型的边缘进行光影优化，突出螺纹的螺旋结构层次。渲染时采用三点布光方案，主光源从侧上方照射，突出头部滚花与开槽的结构立体感，辅助光源补充暗部细节，环境光模拟工业车间的光照环境，最终渲染效果清晰展现螺钉的全部结构特征，可用于机械装配教学、紧固件结构展示、产品装配模拟等场景，模型的结构参数符合通用紧固件的设计标准，可直接导入装配体中完成虚拟装配验证。
