四旋翼蜘蛛构型无人机中心承载基座结构

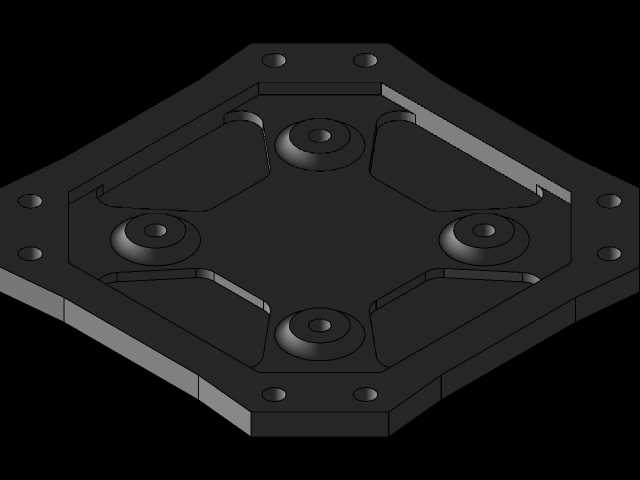

　　这款中心基座是多旋翼无人飞行器机架系统的核心承载构件，采用对称八边形切边构型设计，主要适配小型四旋翼飞行平台的组装需求，在航拍测绘、低空巡检、教学实验类无人机的整机搭建场景中承担核心连接与载荷承载作用。从结构功能来看，该基座作为整机组装的基准件，上表面预留的四处环形凸台安装位，分别对应四组机臂的锁紧固定点位，凸台中心的沉孔可直接穿设M3规格内六角锁紧螺丝，无需额外加装螺母嵌件即可实现机臂与中心板的刚性连接，沉孔深度经过适配设计，螺丝锁紧后端面不会凸出于基座上表面，避免干涉上层飞控板、电池等部件的平铺安装。基座边缘均匀分布的八处小型通孔，分别对应上下层中心板的连接柱安装位，可通过铜柱或尼龙柱实现上下板的间距固定，

　　形成的夹层空间可用于布设电调、分电板、接收机等机载电子部件，既能够对线路形成物理防护，也可优化整机重心分布，避免机载部件外露增加飞行风阻。设计过程中优先考虑了结构刚度与自重的平衡，基座主体采用等厚板材铣削成型，在四个机臂安装位之间设置了内凹的减重槽，槽体走向沿机臂受力方向布置，在不降低整体抗扭刚度的前提下，尽可能去除非承载区域的多余材料，降低整机起飞重量，提升飞行续航表现。对称式的构型设计能够保证四个机臂的安装基准完全一致，机臂安装孔的中心距经过精准核算，可适配轴距300mm级别的四旋翼机架，安装时无需额外调整机臂角度即可保证螺旋桨旋转平面处于同一水平面，降低整机调试阶段的动平衡校准难度。基座的下表面为平整平面，可直接挂载云台、

　　电池挂载架或者任务载荷，平面度公差控制在0.1mm以内，保证挂载设备安装后不会出现偏斜，避免飞行过程中出现额外的力矩扰动。从安装边界来看，基座整体外接圆直径为120mm，板件主体厚度为4mm，机臂安装凸台的凸起高度为1.5mm，适配直径16mm的圆形碳管机臂安装，安装时将机臂端部的定位块卡入凸台侧面的定位缺口后，穿入锁紧螺丝即可完成固定，单点位可承受不低于5kg的静态拉力，能够满足飞行过程中机臂的受力需求，避免急转、升降过程中出现机臂松动移位的问题。布线槽的设置沿减重槽内侧走向，可将电调信号线、电源线沿槽体布设至中心位置的飞控安装区，避免线路杂乱缠绕在机臂连接处，也可防止飞行过程中线路被螺旋桨气流吹动产生晃动干扰传感器数据。

　　该结构在设计时充分考虑了民用小型无人机的组装维护需求，所有安装孔位均采用标准化规格，替换配件时无需重新打孔适配，日常维护拆卸机臂或者电子部件时，仅需拧下对应位置的螺丝即可完成操作，不需要对基座主体进行破坏性拆解。针对飞行过程中可能出现的振动传导问题，基座的凸台与板身连接处做了圆弧过渡处理，能够分散机臂传递过来的振动应力，避免应力集中导致的板件开裂，同时也可降低电机振动向中心飞控板的传导效率，提升飞控陀螺仪的采样稳定性，减少飞行过程中的姿态修正误差。
