多旋翼无人机KK2.1.5飞控板结构设计

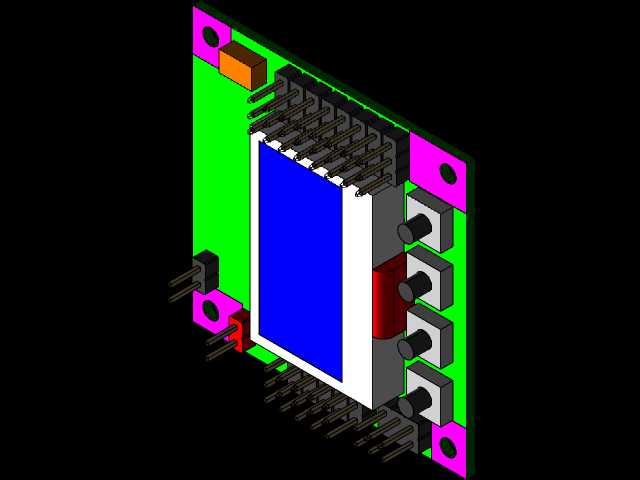

　　在消费级及入门级工业多旋翼无人机的航电系统搭建中，飞控板作为整机姿态解算与动力输出的核心载体，其结构设计合理性直接决定整机飞行稳定性与装机适配效率。这款KK2.1.5飞控板的三维结构建模，完全围绕多旋翼飞行器的实际装机场景展开，覆盖从板载元件布局到安装固定点位的全维度结构还原，可直接用于无人机组装前的干涉校验、机架适配设计以及航电布局仿真。

　　从实际应用场景来看，该飞控板主要适配四轴、六轴等常规布局的小型多旋翼飞行器，既可以用于航模爱好者的DIY组装机型，也能适配教学场景下的无人机实训平台，承担飞行姿态数据采集、电机输出信号分配、飞行模式切换控制等核心功能。建模过程中优先还原了板载元件的实际高度差与排布逻辑：板载LCD显示屏模块位于板面核心区域，采用凸起式安装结构，屏幕周边预留了足够的操作空间，方便装机后直接查看飞行参数、进行现场校准操作，无需额外外接显示设备；侧边排布的排针接口按照信号类型分区设置，电源输入、信号输出、调试接口的位置完全匹配常规装机的走线方向，避免装机时出现线束弯折过度、接口被机架结构遮挡的问题。

　　设计思路上完全遵循航电模块的装机优先级，首先确定四个角的安装固定孔位，孔位采用行业通用的30.5mm*30.5mm标准飞控安装间距，适配绝大多数市面上的通用无人机机架、飞控减震板，安装孔周边预留了减震球的装配空间，不会出现安装后减震球被板载元件挤压、减震效果失效的问题。板载的按键元件全部设置在靠近板边的位置，装机后可直接通过机架预留的操作孔触达，无需拆卸飞控就能完成参数重置、模式切换操作；板上的电容、接插件等较高元件全部避开安装孔的受力区域，避免锁紧安装螺丝时PCB受力变形挤压元件导致虚焊。

　　从外形尺寸与安装边界来看，该飞控板整体为矩形PCB结构，板厚采用常规航电PCB的1.6mm标准厚度，整体外轮廓尺寸控制在极小范围内，适配小型多旋翼的狭窄装机空间；板上最高元件为侧边的排针座，整体高度不超过12mm，安装后不会和上层的GPS模块、图传发射模块产生空间干涉。建模时还原了所有元件的实际外形轮廓与安装公差，排针的引脚长度、接插件的插拔空间都按照实际元件参数预留，在进行整机装配仿真时，可以直接模拟线束插接、模块堆叠的实际状态，提前排查装机时可能出现的结构干涉问题。

　　不同于通用电子元件的简化建模，该飞控板的结构模型完全服务于无人机组装的结构设计需求，所有涉及安装、走线、操作的结构细节都做了精准还原：比如安装孔的沉边设计、排针的引脚排布间距、显示屏的可视角度范围、侧边接口的插拔方向，都和实物完全一致。结构工程师在进行无人机机架设计时，可以直接调用该模型进行航电舱的尺寸匹配，确定飞控安装位的空间余量、走线槽的开设位置、操作孔的对位精度，无需再手动测量实物尺寸，大幅缩短机架设计的迭代周期；DIY玩家在进行装机前，也可以通过模型模拟整机航电布局，提前规划电调、接收机、电池的摆放位置，避免装机后出现重心偏移、线束干涉等问题。

　　在功能特性的结构匹配上，该模型还原了飞控板所有外接接口的位置与朝向，信号输出接口正对电机电调的走线方向，电源输入接口靠近电池供电的出线侧，调试接口设置在板边便于外接调试设备，所有接口的插拔空间都预留了至少5mm的操作余量，不会出现插接线束时手指无法操作、插头和周边元件干涉的情况。板载的LCD屏幕采用倾斜视角的安装结构，当飞控水平安装在机架上时，屏幕刚好朝向操作者的站立视角，无需倾斜机身就能清晰查看屏幕显示的参数内容，这一细节设计完全贴合外场飞行调试的实际使用场景，避免外场校准参数时需要反复俯身查看屏幕的问题。
