端盖式轴承支撑座结构设计方案

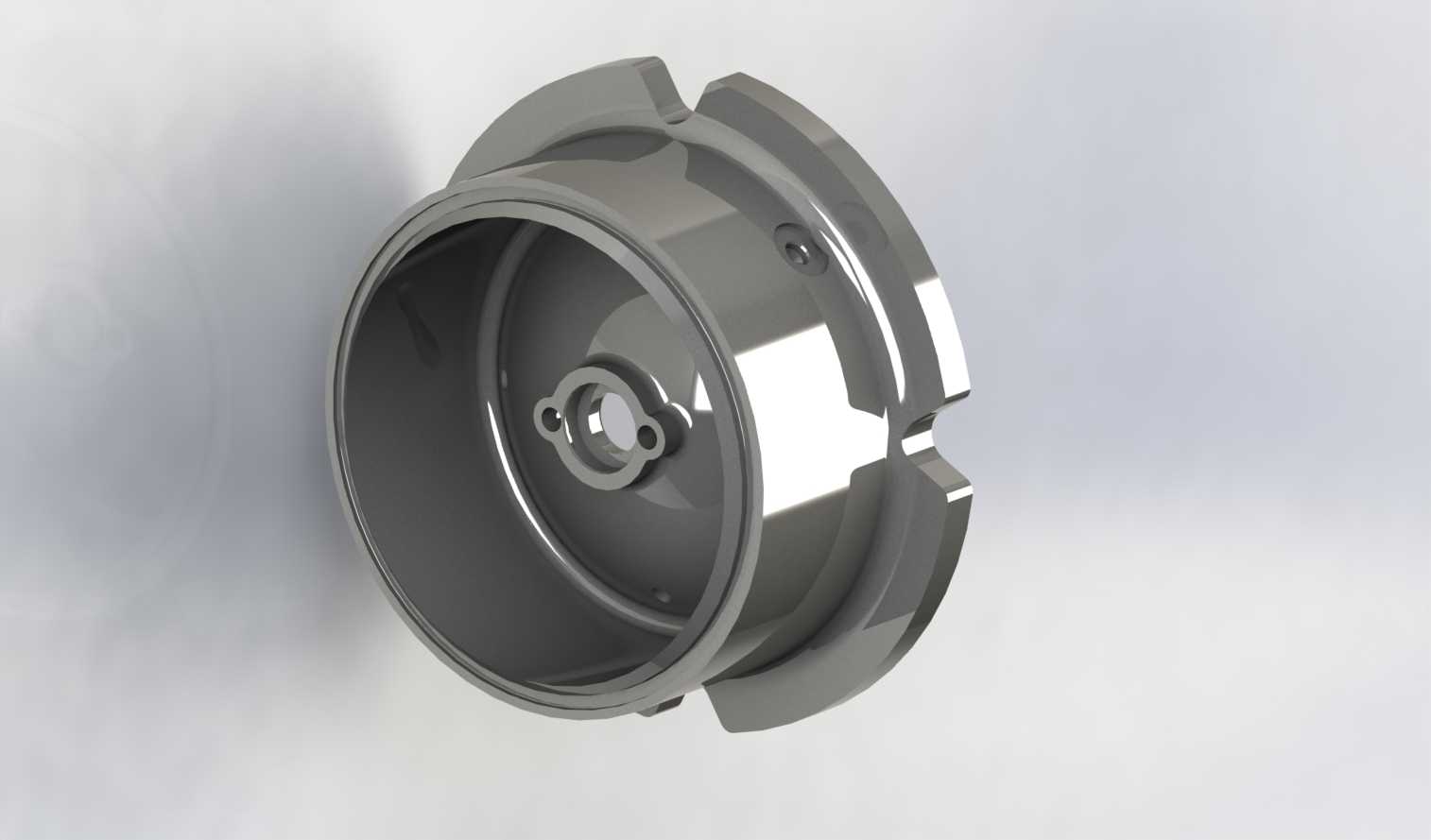

　　在重载旋转传动设备的布局设计中，这类端盖式轴承支撑结构往往承担着核心的回转支承定位作用，和常见的剖分式轴承座不同，该类一体式端盖结构更适配封闭腔体内的转轴支撑场景，常见于减速机输出端、电机端盖配套、农用机械轮边支撑、输送设备辊筒端部固定等工况，能够在提供轴承外圈刚性定位的同时，兼顾腔体端面的密封遮挡作用，减少外部粉尘、切削液、泥水等杂质进入轴承滚道的概率，延长转动副的维护周期。从结构设计逻辑来看，该零件采用一体化铸造成型后做机加工的工艺路线，主体为阶梯式回转壳体结构，外侧周向均匀分布的凸耳结构用于实现和设备腔体端面的螺栓锁紧固定，凸耳的位置度公差需要严格控制，避免安装时出现螺栓孔错位导致的装配应力，长期运行下引发壳体开裂的问题。

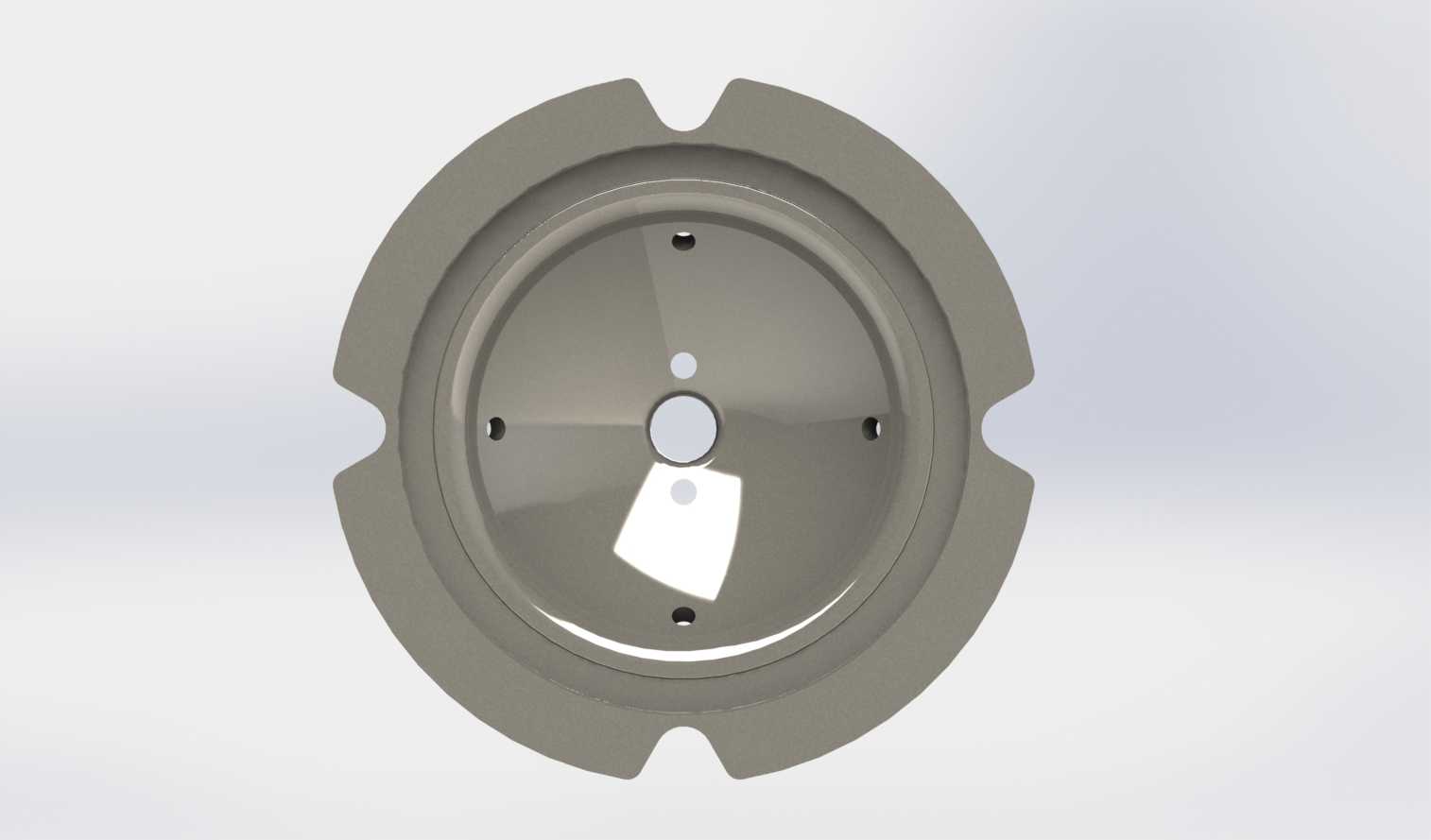

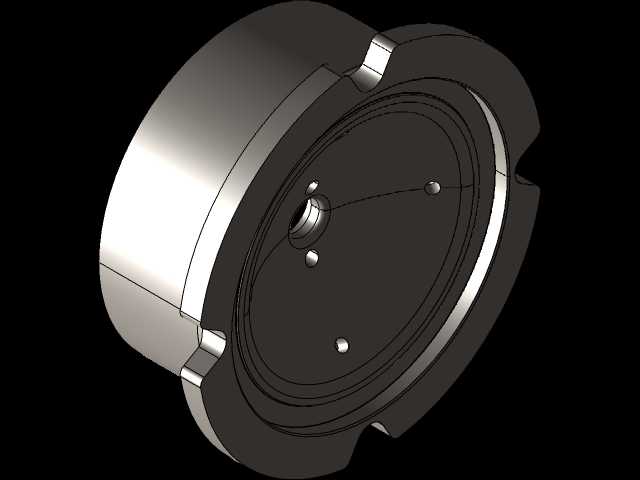

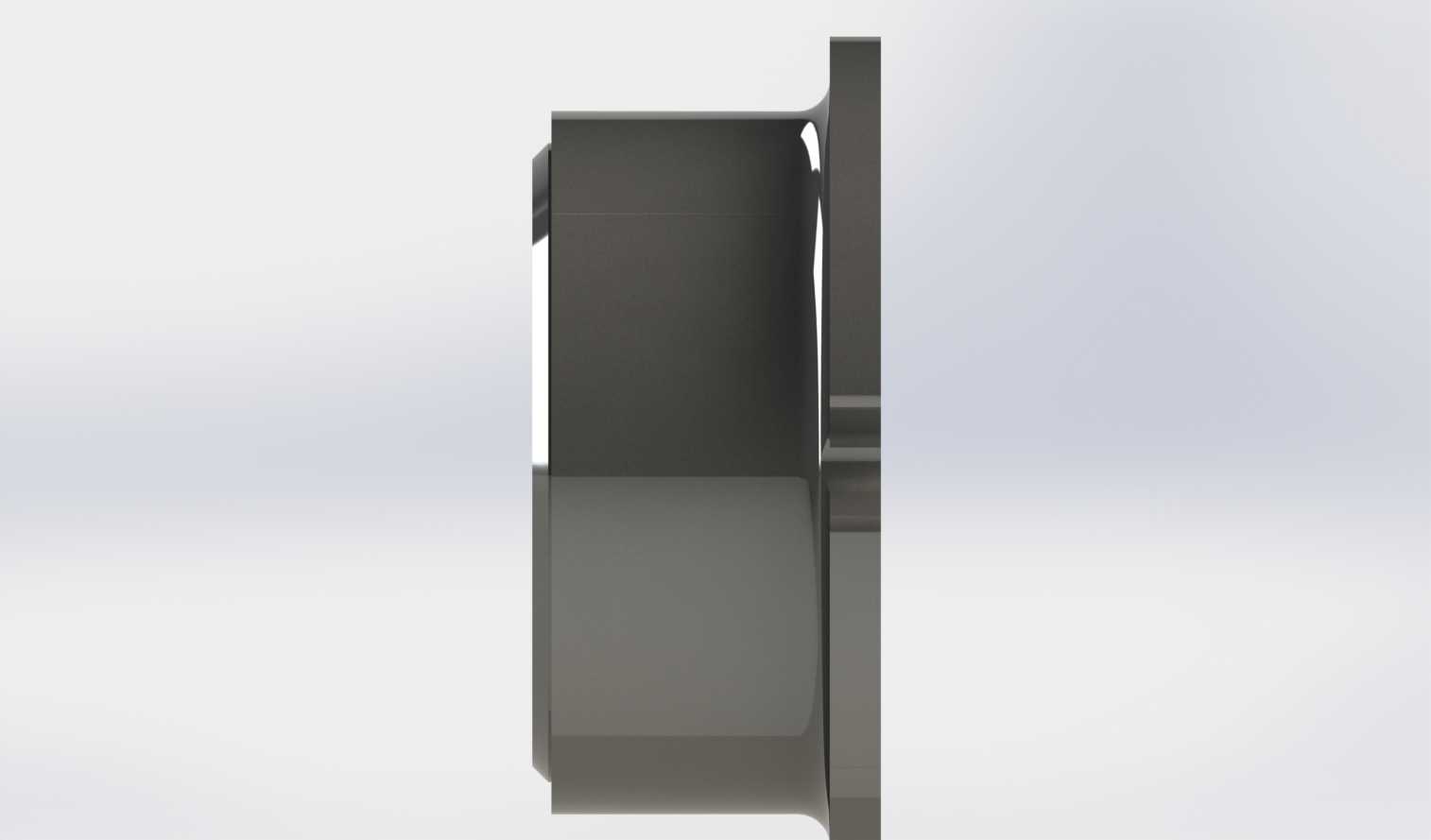

　　内侧的阶梯孔分别对应轴承外圈的安装位、密封件的嵌装槽，中心位置的凸台结构用于内端盖或者油封的定位，中心预留的通孔为转轴穿过的避让空间，周边的小孔可用于润滑脂的注入或者内部泄压通道的布设。实际选型适配时，需要重点关注该支撑座的外形边界参数，其最大回转直径为270mm，轴向总宽度为109mm，安装前需要核对设备腔体端面的安装螺孔分布圆直径，确认凸耳的卡装位置是否和周边的管线、加强筋存在干涉，同时要匹配对应型号的轴承外径尺寸，确认轴承压装后的轴向间隙是否符合设计要求，避免过紧导致轴承运转温升过高，或者过松出现外圈跑圈的异常磨损问题。设计过程中，壳体的壁厚做了均匀化处理，避免铸造过程中出现缩孔、砂眼等缺陷，外侧的环形加强筋沿着周向布置，

　　既能够提升壳体的整体刚性，抵抗转轴运转时产生的径向跳动载荷，也能够在铸件冷却过程中起到均衡应力的作用，减少成品的变形量。和开放式的轴承座相比，该类端盖式结构的装配流程更简便，安装时只需将轴承预先压装到壳体的轴承位内，装好两侧的密封件，整体套入转轴后对准端面螺孔锁紧即可，不需要额外调整轴承座的同轴度，对现场装配人员的技术要求更低，适合批量设备的流水线装配作业。在工况适配性上，该结构能够承受中等强度的径向载荷和一定的轴向载荷，适配转速在中低速区间的转动场景，如果用于高速运转工况，需要额外调整轴承位的公差配合等级，同时增设循环润滑通道，避免轴承长期高速运转出现过热抱死的问题。另外，

　　壳体外侧的缺口结构是为了适配设备上的定位销或者周边部件的避让需求，设计建模时已经做了圆角过渡处理，避免应力集中导致的缺口位置开裂，实际生产时可以根据配套设备的具体结构，对凸耳的数量、缺口的位置做参数化调整，不需要重新绘制整体回转轮廓，能够大幅缩短变型设计的周期。
