带安装法兰的凸缘式盖轴承座结构设计

　　在各类带式输送设备、小型动力传动单元、轻工包装机械的轴系布局中，这类带三耳安装法兰的盖轴承座是应用频次极高的支撑类零件，主要承担滚动轴承的外圈定位、轴向限位以及承载端盖密封防护的功能，区别于常见的剖分式轴承座，这类整体式凸缘盖轴承座的结构刚性更强，安装定位精度更易保证，适合中低载荷、转速平稳的传动工况使用。

　　从实际使用场景来看，这类轴承座常被用在设备的端部轴伸位置，比如输送机的从动辊筒端、小型风机的叶轮支撑端、台钻类设备的主轴输入端，因为端部位置不需要做轴系的中间跨距支撑，带端盖结构的一体式轴承座可以直接完成轴承的轴向固定，同时自带的止口结构可以配合密封件阻挡外界粉尘、切削液或者物料碎屑进入轴承滚道，大幅降低轴承因为异物侵入出现的早期磨损失效概率。

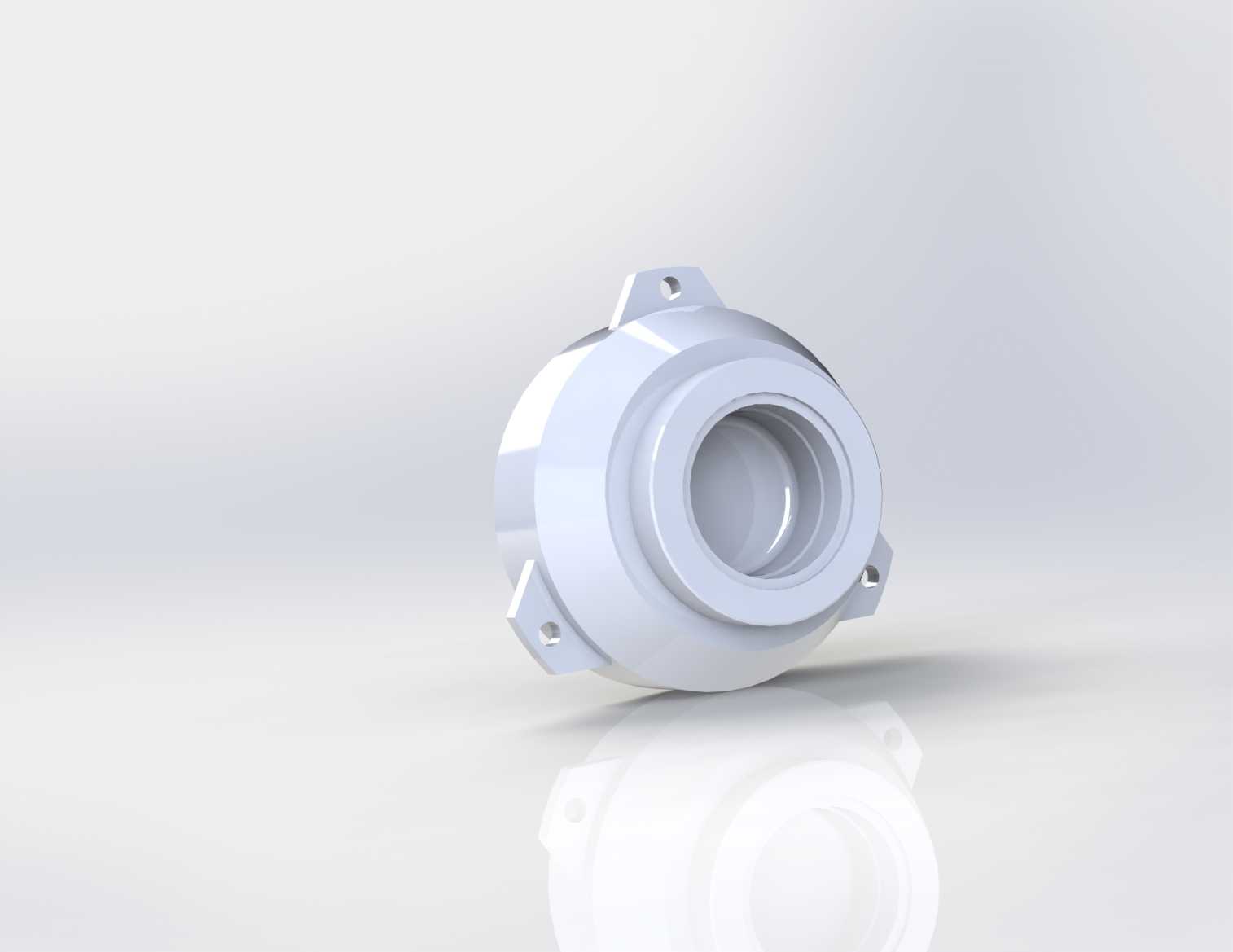

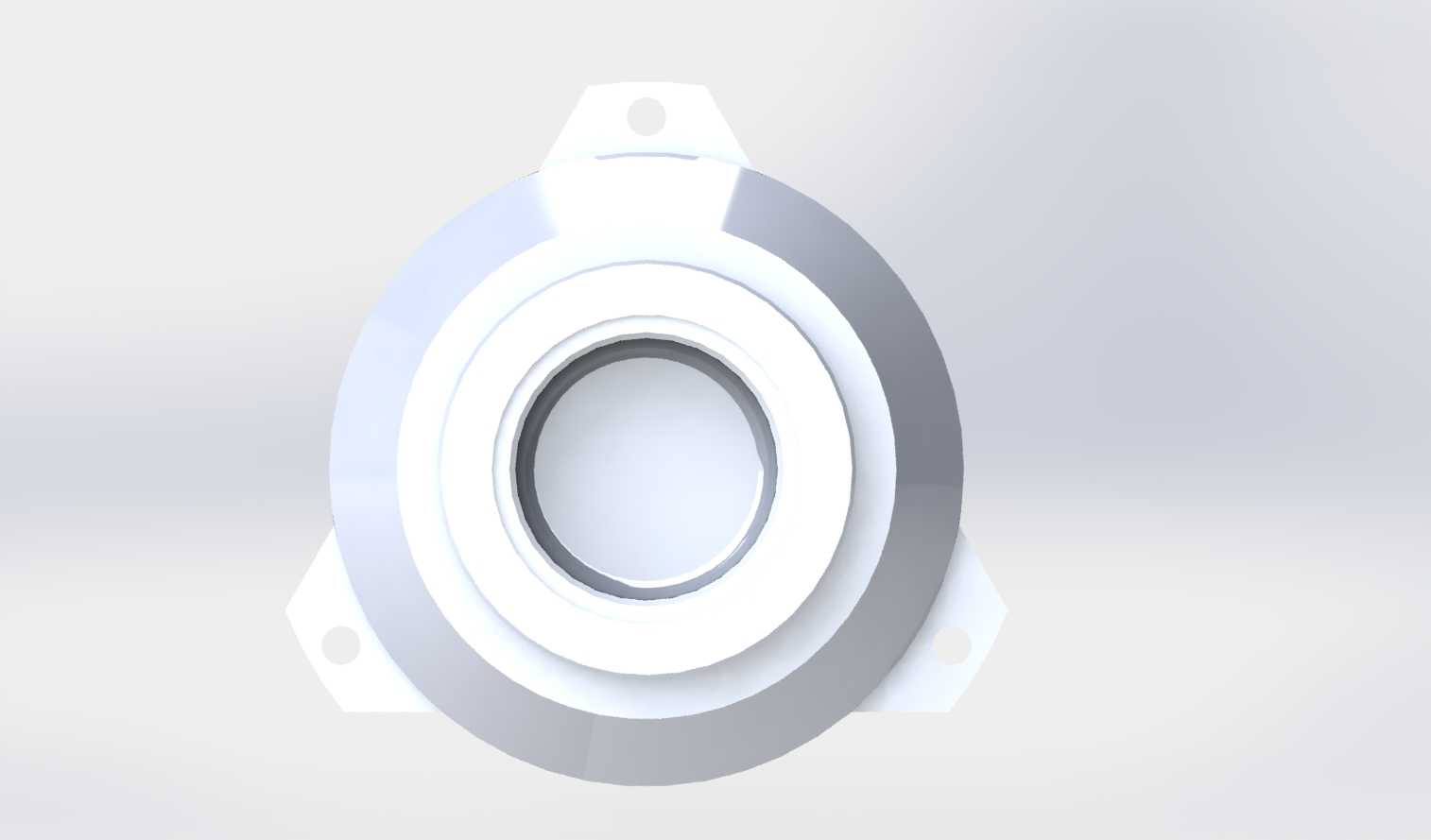

　　设计这类零件的时候，首先要匹配对应安装的深沟球轴承或者外球面轴承的外圈公差，轴承安装孔的内径公差一般选H7级，保证轴承外圈压装后不会出现径向窜动，同时孔的端面要和安装基准面保持足够的垂直度，避免轴承安装后出现内圈偏斜，导致轴系转动卡滞、温升异常的问题。三个安装耳的位置做了均匀的角度分布，相比两孔安装的法兰结构，三耳布局在受限的安装空间里可以获得更稳定的紧固效果，每个安装耳上的通孔都做了沉头设计，安装时内六角螺栓的头部可以完全沉入沉孔内，不会突出轴承座端面，避免和周边转动的零部件发生干涉。

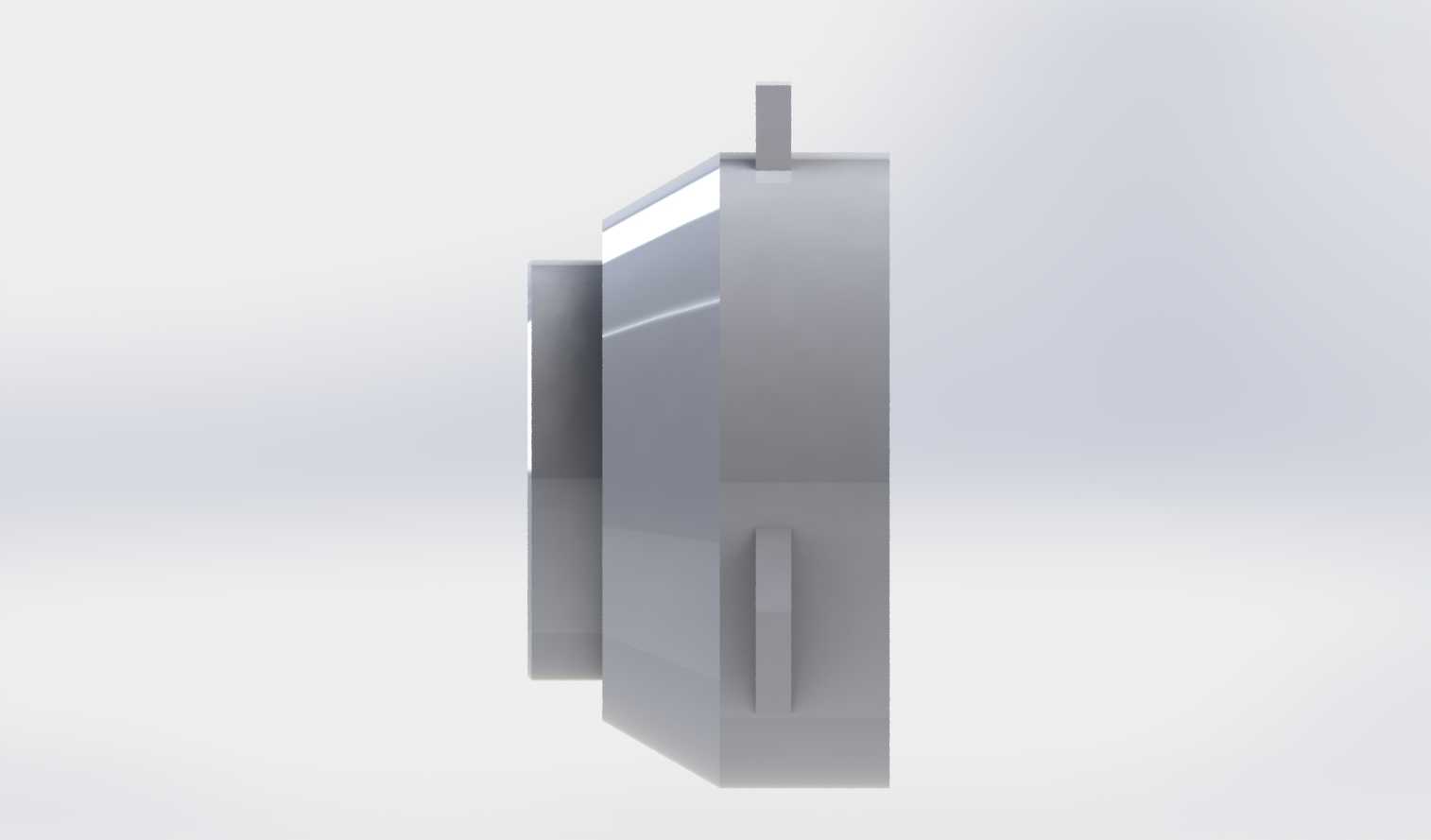

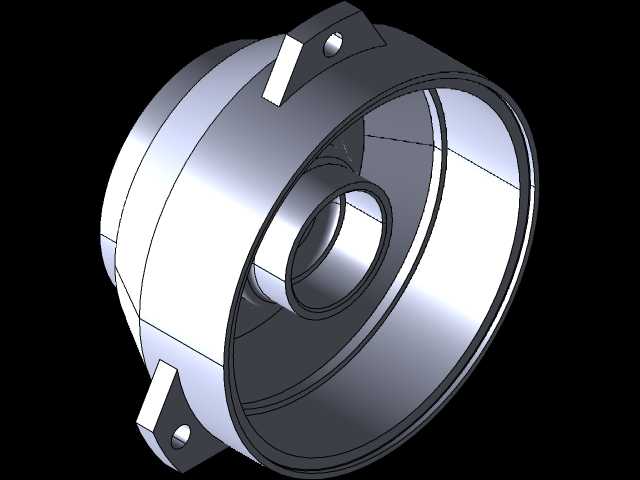

　　从尺寸边界来看，这款轴承座的最大外径为162mm，轴向总长度为180mm，安装耳分布的最大宽度为92mm，选型时需要提前核对设备安装板的预留空间，三个安装孔的中心距要和安装板上的预制螺纹孔位置完全匹配，避免出现安装错位。轴承座的主体腔体做了阶梯式设计，靠近外侧的阶梯止口用来安装端盖或者密封圈，内侧的阶梯面用来抵住轴承外圈的端面，实现轴承的轴向定位，不需要额外加装轴承挡圈，减少了装配时的零件数量，也降低了装配累积误差对轴系精度的影响。

　　在结构细节处理上，安装耳和主体腔体的连接位置做了大圆弧过渡，避免应力集中导致的安装耳断裂问题，因为设备运行过程中轴系的径向载荷会直接传递到安装耳的连接位置，如果是直角过渡的结构，在长期交变载荷作用下很容易在转角位置萌生疲劳裂纹，圆弧过渡可以有效分散应力，提升零件的整体抗疲劳强度。轴承座的外表面做了均匀的壁厚设计，主体壁厚保持在8-10mm之间，既可以保证足够的结构刚性，承受轴系传递的径向和轴向载荷，又不会因为壁厚过大导致零件整体重量过高，增加设备的整体负载。

　　实际装配过程中，这类轴承座一般采用铸铁或者铸铝材质加工，铸铁材质的减震性能更好，适合载荷波动稍大的工况，铸铝材质的重量更轻，适合对设备自重有要求的移动类小型设备。安装时需要先将轴承压入轴承座的安装孔内，再将轴穿入轴承内圈，最后通过三个螺栓将轴承座整体固定在设备的安装立板上，装配完成后需要手动转动轴件，检查转动是否顺畅，有没有卡滞或者偏摆的情况，如果出现转动阻力过大的问题，需要检查轴承座安装面和轴的垂直度是否符合要求，有没有出现安装螺栓紧固过度导致的轴承座腔体变形问题。

　　在日常维护场景中，这类带端盖结构的轴承座可以在端盖上预留注油孔，定期通过注油枪向轴承内部补充润滑脂，不需要拆解轴承座就可以完成润滑维护，大幅降低设备的运维成本。相比开放式的轴承座结构，这种带封闭端盖的设计可以更好的保护轴承内部的润滑脂不会被外界杂质污染，延长轴承的更换周期，在粉尘较多的建材生产、粮食输送类工况下，这种结构的优势会更加明显，能够有效减少因为轴承失效导致的设备非计划停机时间。
