法兰式四安装脚端盖轴承座结构

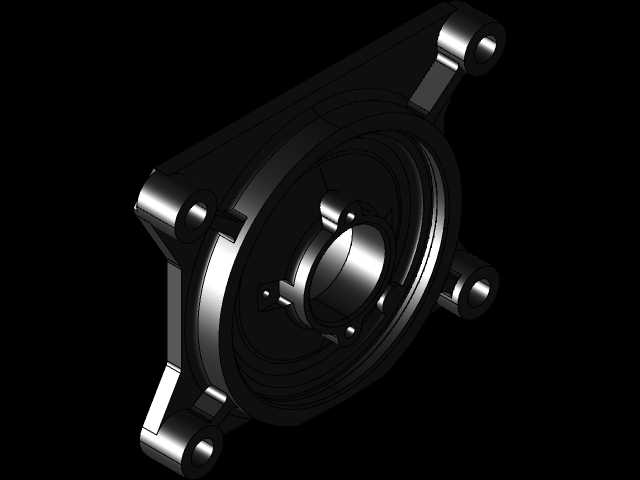

　　在各类旋转传动设备的支撑端，这类带端盖结构的轴承座是承担径向载荷、约束轴系轴向窜动的核心承载零件，常见于中小型输送设备驱动端、农用机械传动箱输出端、小型风机主轴支撑位、轻工包装设备的辊筒支撑端，区别于剖分式轴承座的大载荷适配场景，这类一体式端盖轴承座更适合中低载荷、安装空间紧凑、对轴端密封防护有一定要求的传动工位，能在多粉尘、少量溅水的工况下为内置轴承提供封闭的安装腔体，减少外界杂质进入轴承滚道造成的磨粒磨损。从结构设计逻辑来看，整个零件采用一体化铸造成型后机加工的工艺路线，主体承载区为中间的环形轴承安装腔，腔体内径按照标准深沟球轴承或者角接触轴承的外径公差带设计，预留了轴承压装的导入倒角，避免压装过程中切伤轴承外圈配合面；

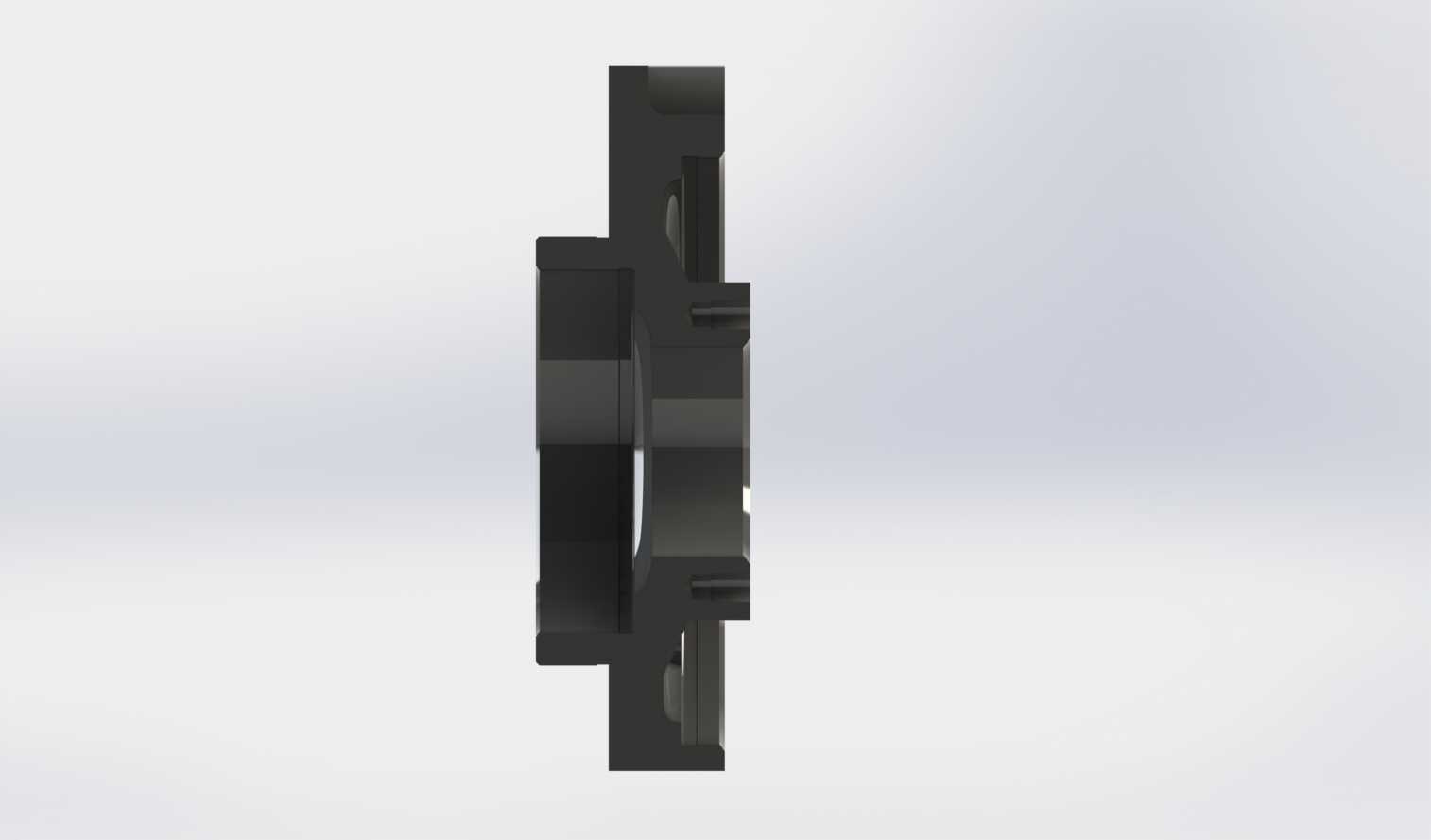

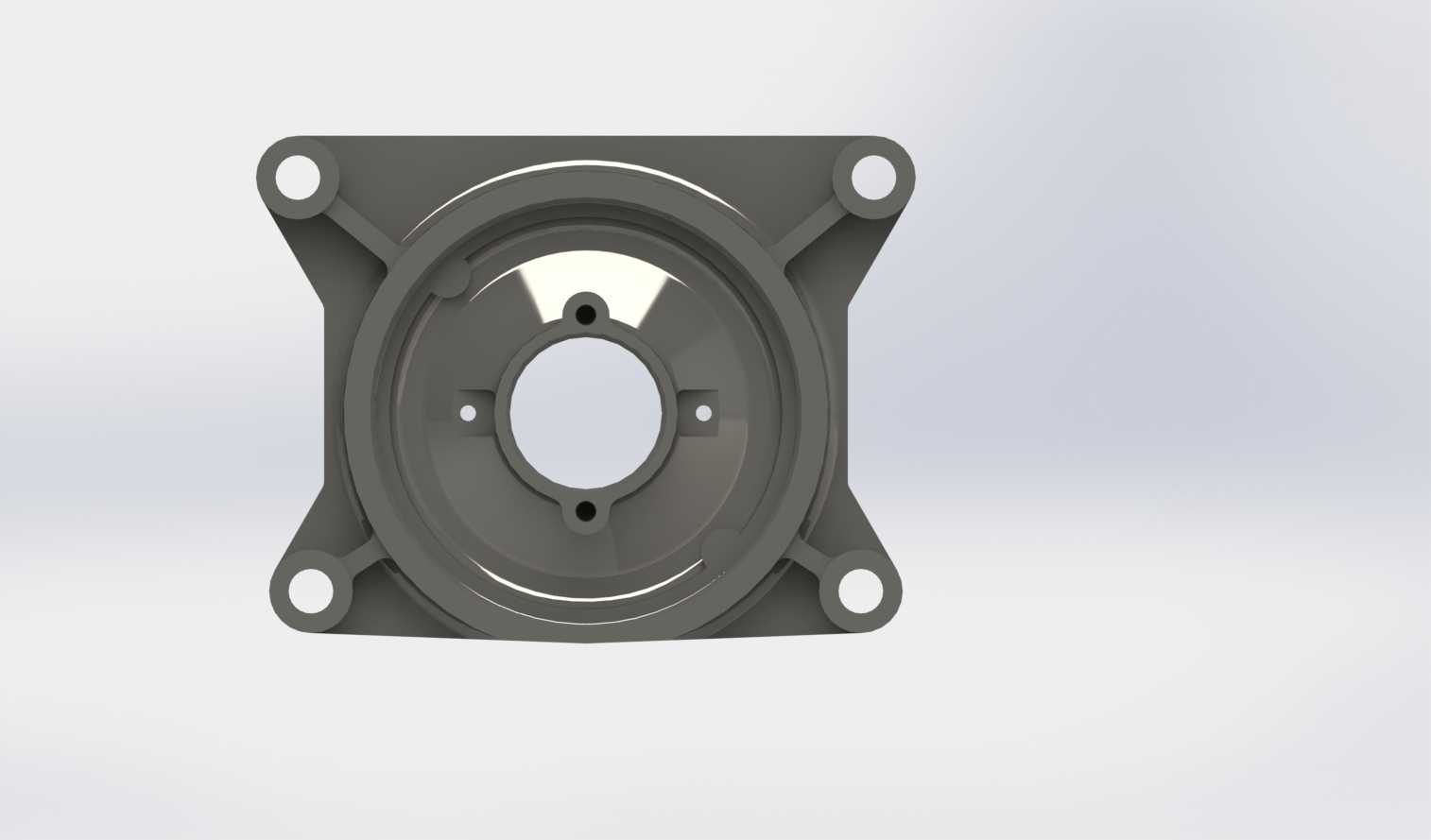

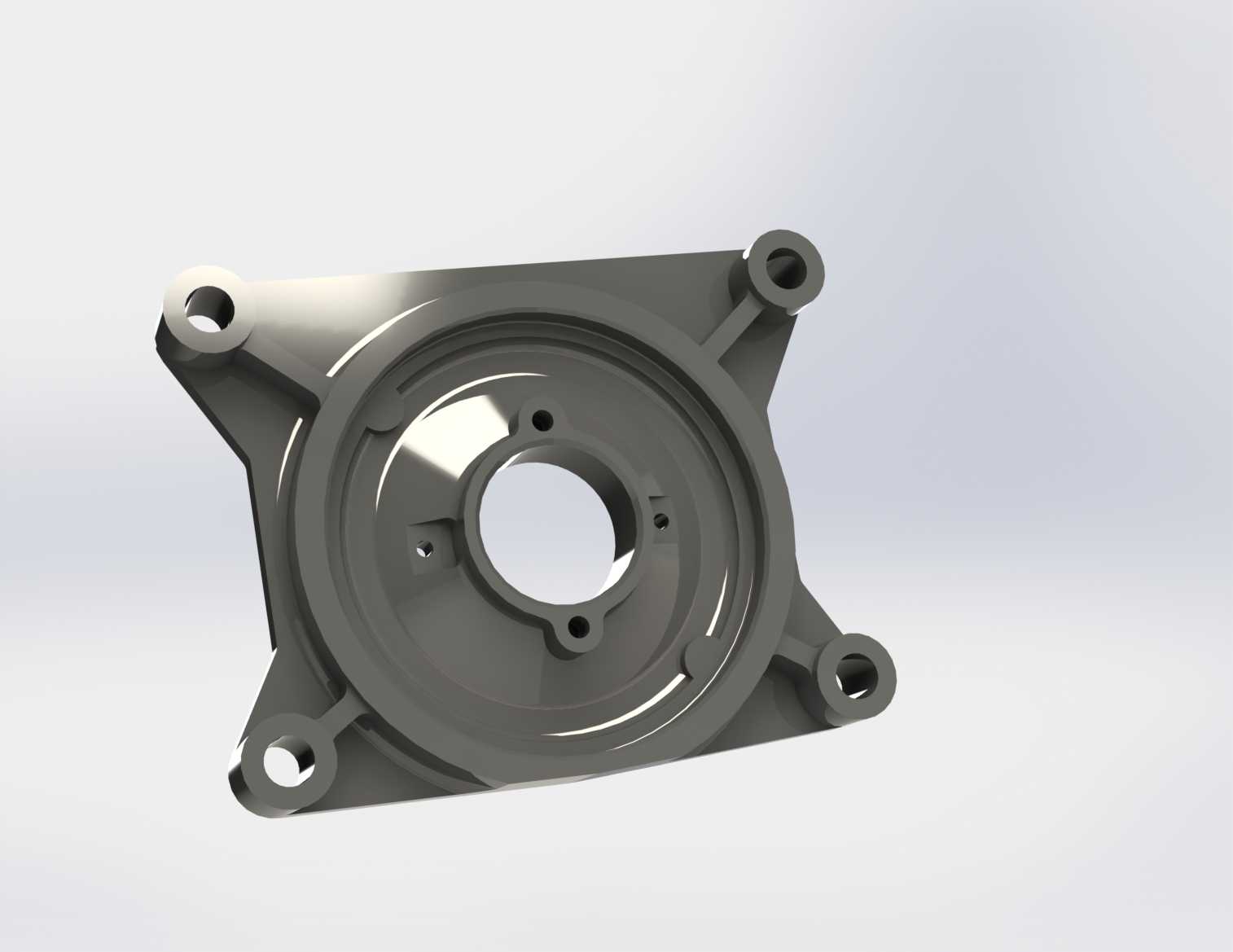

　　腔体中心的通孔为轴伸过孔，孔径与适配轴径保留合理间隙，避免轴转动过程中与座体发生摩擦。四个向外延伸的安装脚呈对称分布，每个安装脚末端都加工有同轴的螺栓过孔，安装孔的中心距严格匹配配套设备的安装基板孔位，安装脚与主体环形腔之间设置了渐变式的加强筋结构，不用额外增加整体壁厚就能提升安装脚的抗弯强度，避免设备运行过程中螺栓紧固力或者轴系振动导致安装脚根部断裂。端盖侧的环形端面加工有密封槽位，可以安装毡圈油封或者O型密封圈，配合端盖平面就能实现轴承腔的静密封，防止腔体内的润滑脂泄漏，同时阻挡外界的粉尘、切削液或者其他杂物进入轴承内部。从安装边界尺寸来看，零件整体长度252毫米、高度190毫米、宽度59毫米，属于紧凑型的端盖式支撑座，

　　选型时需要注意安装面的平面度要求，四个安装螺栓的紧固扭矩需要按照螺栓等级均匀施加，避免单颗螺栓过紧导致座体安装面变形，进而造成轴承安装腔圆度超差，引发轴承卡滞、温升过快的问题。设计建模过程中，需要重点关注几个关键尺寸的公差配合：轴承安装腔的内径公差要控制在H7区间，保证轴承外圈的过渡配合要求，既不能过松导致轴承外圈跑圈，也不能过紧造成轴承装配后游隙过小；四个安装孔的位置度公差需要控制在0.1毫米以内，避免现场安装时出现孔位错位无法装配的问题；轴承腔的端面与安装脚底面的垂直度公差要满足设计要求，否则轴承安装后会出现轴系偏斜，加剧轴承的偏磨情况。另外，座体的壁厚设计要兼顾强度和轻量化要求，主体环形腔的壁厚按照铸造工艺要求保留均匀厚度，

　　避免壁厚突变导致铸造过程中出现缩孔、砂眼等缺陷，安装脚的厚度要能承受额定载荷下的弯曲应力，加强筋的厚度不超过主体壁厚的0.8倍，防止铸造冷却过程中筋位与主体连接位置出现应力集中。在实际应用场景中，这类轴承座往往配套带座外球面轴承或者标准深沟球轴承使用，安装时需要先将轴承压入座体腔内，添加足量的锂基润滑脂，再将轴穿入轴承内圈，紧固轴承内圈的顶丝或者锁紧螺母，最后通过四个安装螺栓将整个座体固定在设备机架上，日常维护时只需要定期通过座体上预留的注油孔补充润滑脂即可，相比开式的轴承支撑结构，这种带端盖的一体式结构能大幅降低维护频次，在纺织机械、食品输送设备、小型木工机械这类对防护有要求、载荷不大的传动场景中应用十分广泛。建模时还要注意各个过渡位置的圆角处理，所有机加工面与非加工面的连接位置都要保留合理的倒角或者圆角，既可以去除加工毛刺避免安装时割伤操作人员，也能减少应力集中点，提升零件的疲劳强度，安装孔的两端都要加工沉孔或者倒角，避免螺栓紧固时螺栓头与安装面出现点接触，保证紧固力均匀传递到整个安装面上。
