多接口法兰式流体通路壳体结构

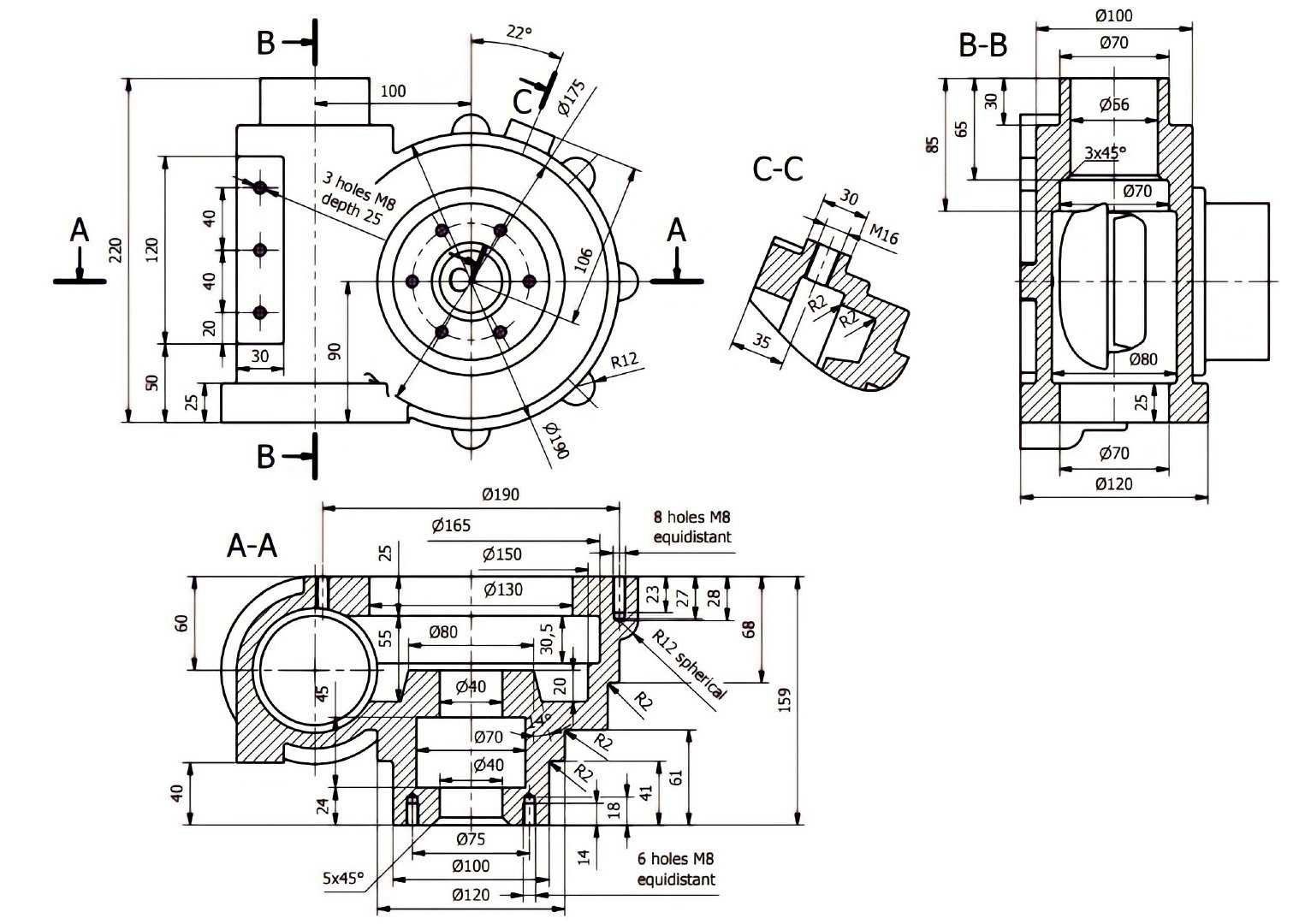

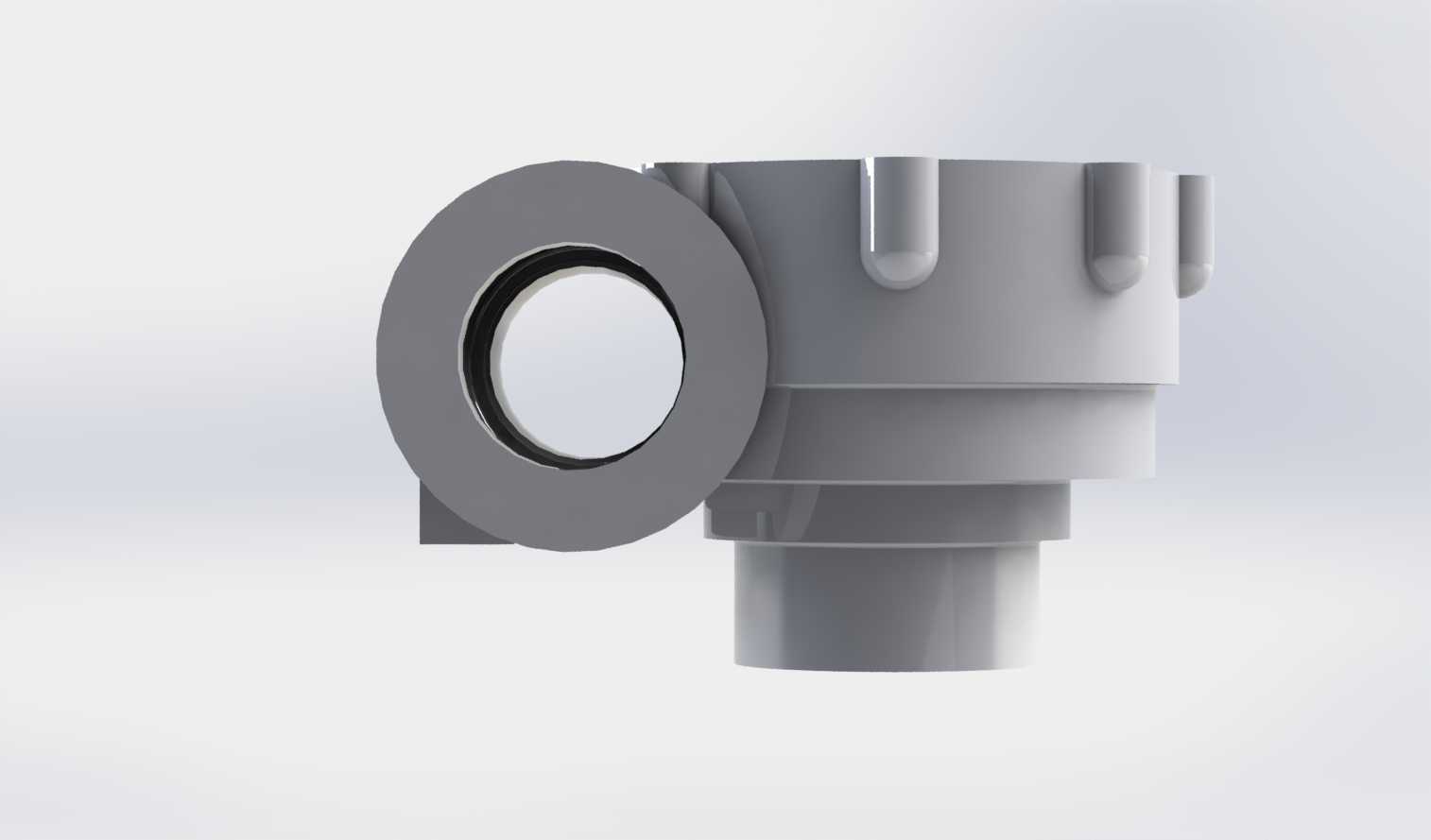

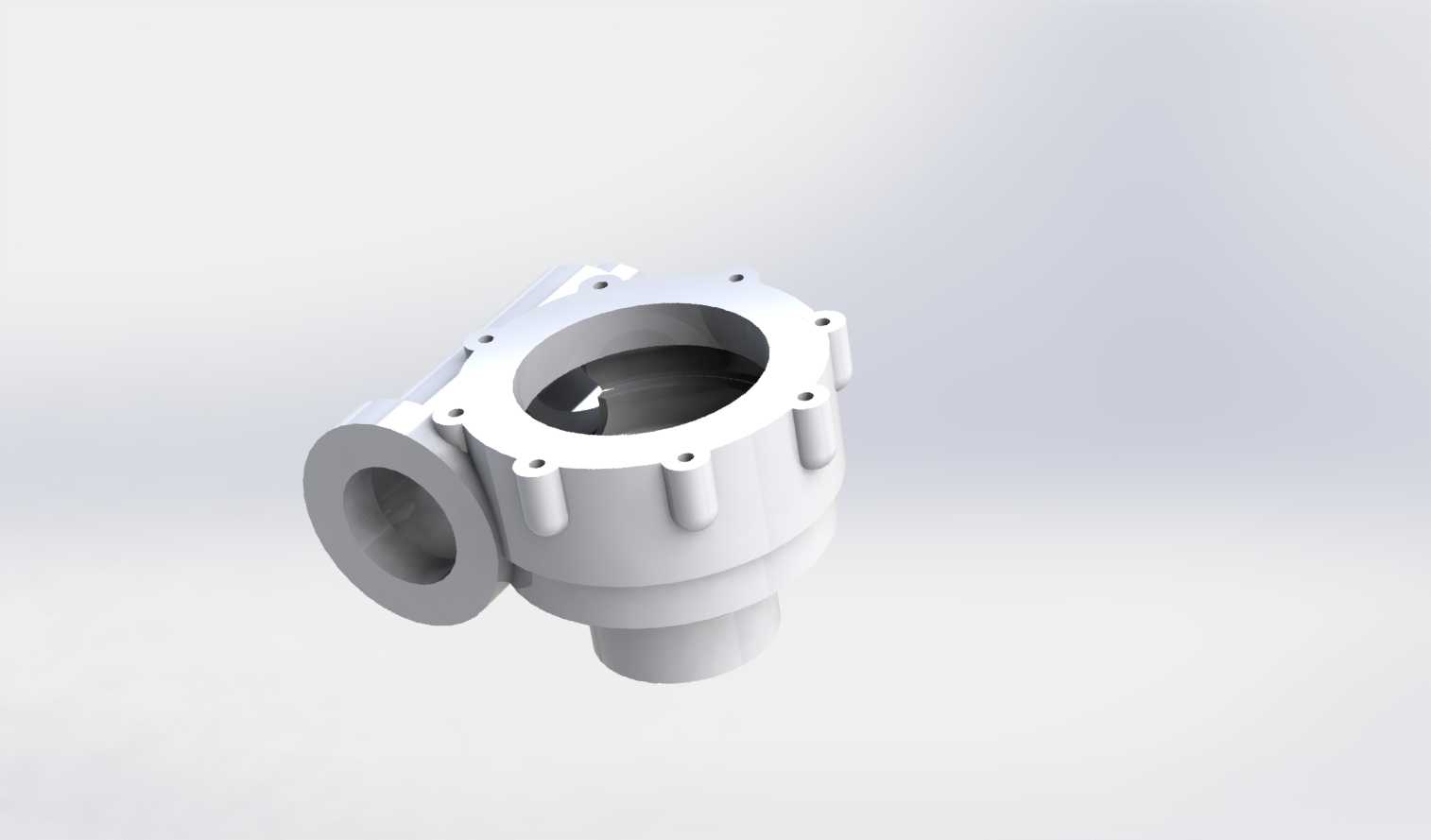

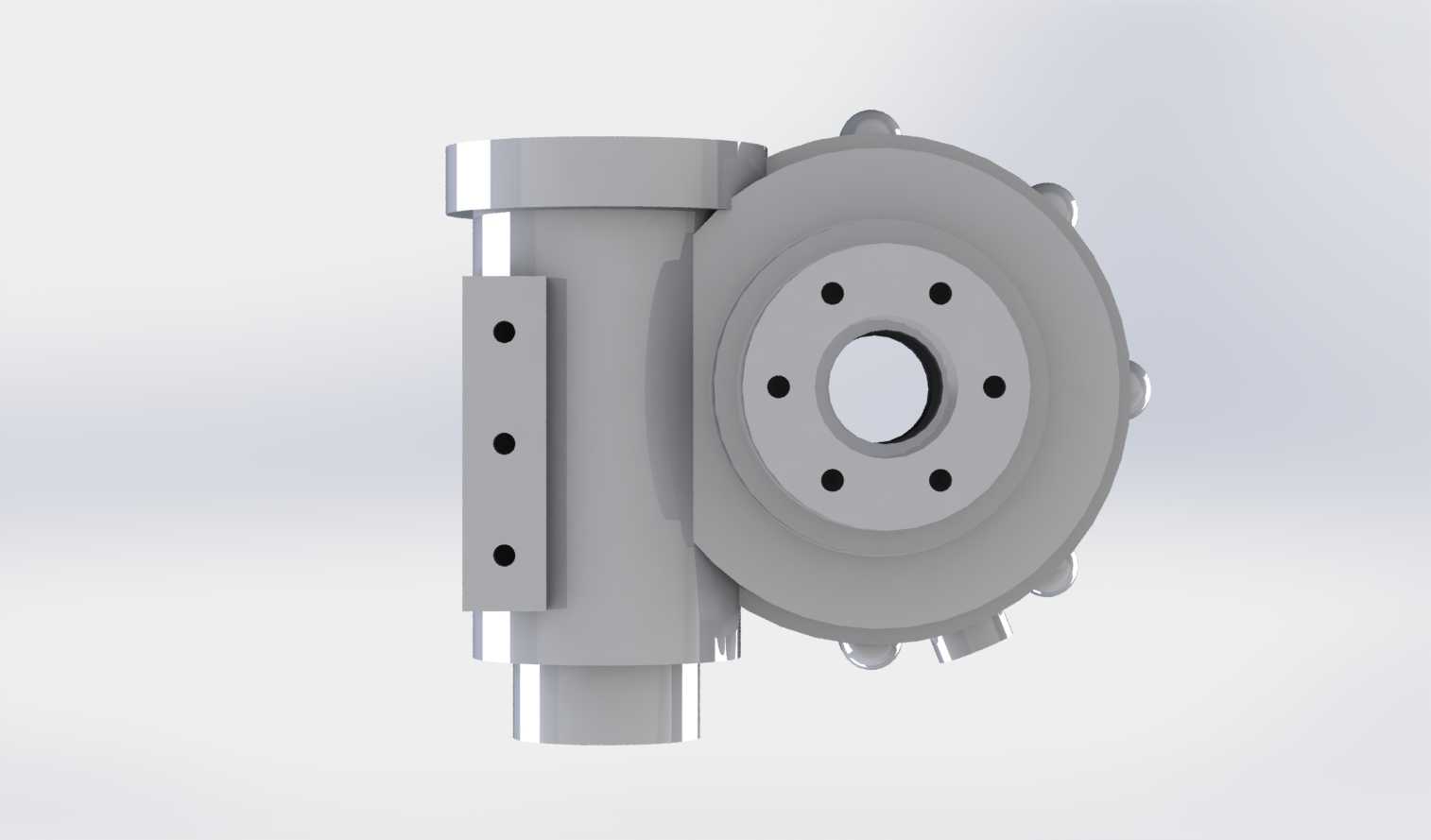

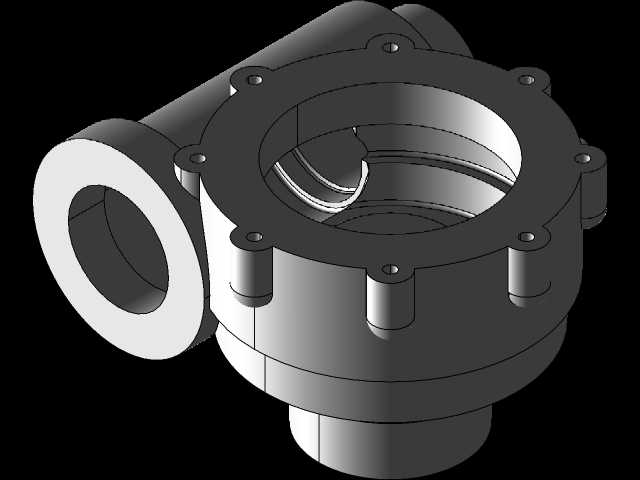

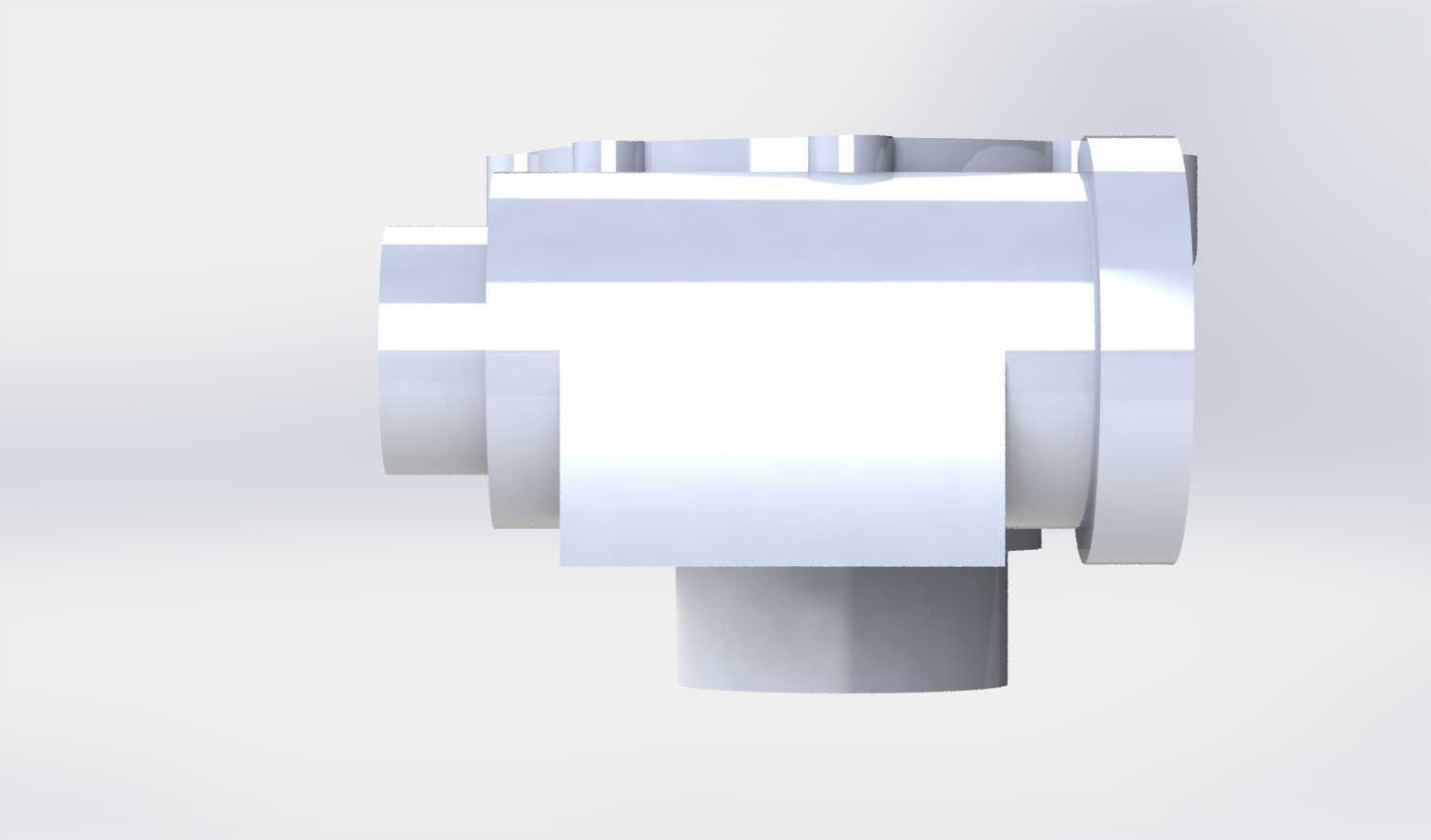

　　这类多接口法兰式壳体常见于流体输送系统的通路转接节点，在化工流体输送、中小型液压动力单元、净水处理管路、小型泵阀组集成模块中都能见到同结构的应用，核心作用是实现不同走向、不同通径管路的汇流、分流或者流向转折，同时作为内部阀芯、叶轮或者过滤组件的安装承载腔体。从结构上看，主体采用回转腔体加侧向接口的布局，主腔体为大直径圆筒结构，上端面均匀分布多个螺栓安装凸台，每个凸台位置都预留了螺栓过孔，用于和上端的端盖或者驱动组件法兰对接，凸台做了加厚处理，避免螺栓锁紧时局部应力集中导致壳体开裂，同时凸台的高度刚好留出密封件的安装压缩空间，不需要额外加工密封槽的沉台，能减少一道机加工工序。侧向伸出的接口为同轴线的圆筒结构，端面同样做了法兰连接面，

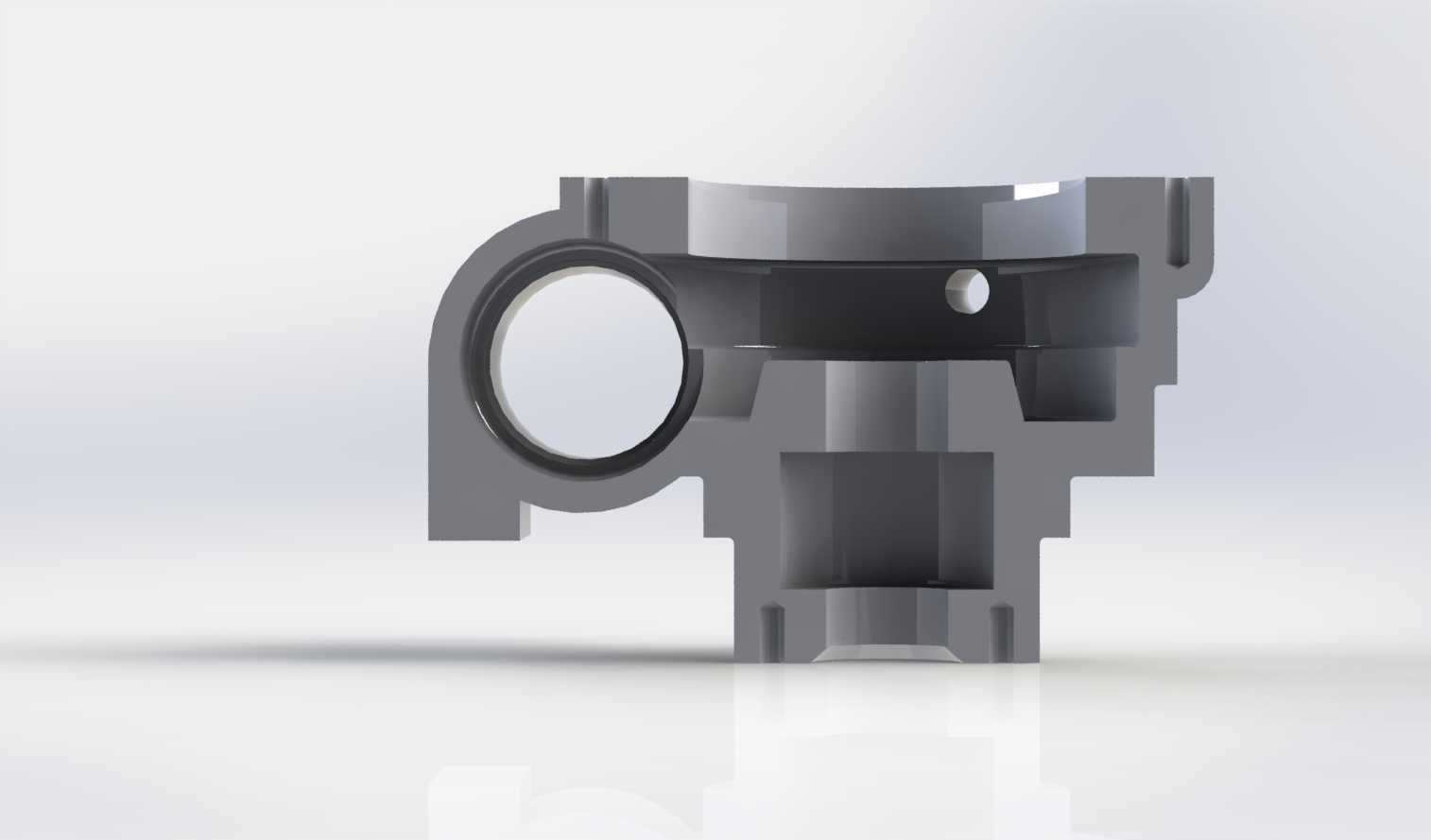

　　和主腔体内部直接贯通，是流体的主要进出通道之一，主腔体下方的伸出短轴结构，既可以作为整个壳体的安装定位止口，插入配套安装基座的定位孔内实现快速定位，也可以作为另一路流体的进出接口，或者作为排污、排空的通路接口，具体功能可以根据实际管路的布局需求调整。设计这类壳体的时候，首先要考虑的是内部流道的平顺性，主腔体和侧向接口的相交位置做了大圆角过渡，避免流体在转角位置形成涡流造成压损，同时减少流体中杂质在转角位置的沉积，对于输送含有微小固体颗粒的流体场景，这种圆角过渡能有效降低颗粒对壳体内壁的冲刷磨损。壁厚设计上，主体壁厚保持均匀，所有的接口位置、安装凸台位置都做了渐变加厚处理，避免壁厚突变导致铸造或者注塑成型时出现缩孔、凹痕缺陷，

　　同时承压状态下的应力分布更均匀，不会在壁厚突变位置出现应力集中导致的破裂风险。安装边界方面，上端法兰的螺栓孔分布圆直径和主腔体外径保持固定比例，侧向接口的法兰端面到主腔体轴线的距离经过核算，能保证对接管路安装时有足够的扳手操作空间，不会和主腔体的外壁发生干涉，下方的定位止口外径和安装基座的定位孔采用间隙配合，安装时不需要额外调整对齐，只需要将止口插入基座孔内，再锁紧周向的固定螺栓即可完成安装，能大幅减少现场装配的调整时间。密封设计上，所有法兰对接面都预留了平面密封的安装位置，可以根据输送介质的特性选择橡胶平垫片、聚四氟乙烯垫片或者金属缠绕垫片，不需要加工复杂的异形密封槽，降低了机加工的难度和成本，同时后期维护更换密封件也更方便。

　　从受力角度分析，这类壳体工作时主要承受内部流体的静压力，以及管路对接时产生的附加弯矩，所以在主腔体和侧向接口的相交位置，外壁做了局部的加厚加强，不需要额外添加加强筋，就能满足常规1.6MPa工作压力下的强度要求，同时光滑的外壁不容易积灰积污，在有卫生要求的食品、净水处理场景中也能适用，清洁时只需要擦拭外表面即可，没有清洁死角。另外，壳体上的所有安装凸台高度保持一致，加工时可以一次装夹完成所有端面的车削加工，不需要多次翻面装夹，能有效提高机加工的效率，同时保证各个对接面的平行度和垂直度公差，避免安装后出现密封面贴合不严导致的泄漏问题。实际选型应用时，只需要根据管路的通径、工作压力、输送介质的腐蚀性选择对应的材质，普通水循环场景可以采用铸铁或者PP塑料材质，腐蚀性流体场景可以采用304不锈钢或者氟塑料材质，接口的通径尺寸可以根据实际管路的流量需求调整，不需要改变整体的安装布局，互换性较强。
