法兰式端盖轴承座三维结构设计

　　在各类旋转传动设备的支撑结构设计中，带端盖的法兰式轴承座是应用极为广泛的基础支撑部件，这类部件的核心作用是为滚动轴承提供稳定的安装定位基准，同时通过端盖结构实现轴承外圈的轴向限位，配合密封结构阻隔外界粉尘、切削液、水汽等杂质进入轴承滚道，延长轴承的实际服役寿命，避免传动系统因轴承过早失效出现停机故障。

　　从实际应用场景来看，这类轴承座常被部署在中小型减速机的输入输出端、输送线的辊筒支撑端、小型风机的叶轮支撑位、机床辅助传动机构的转轴支撑点，以及各类非标自动化设备的旋转轴系中，区别于分体式剖分轴承座，这类整体式法兰端盖轴承座的结构刚性更强，安装后同轴度更容易保证，适合对轴系跳动精度要求较高、载荷方向相对稳定的中低速传动场景。

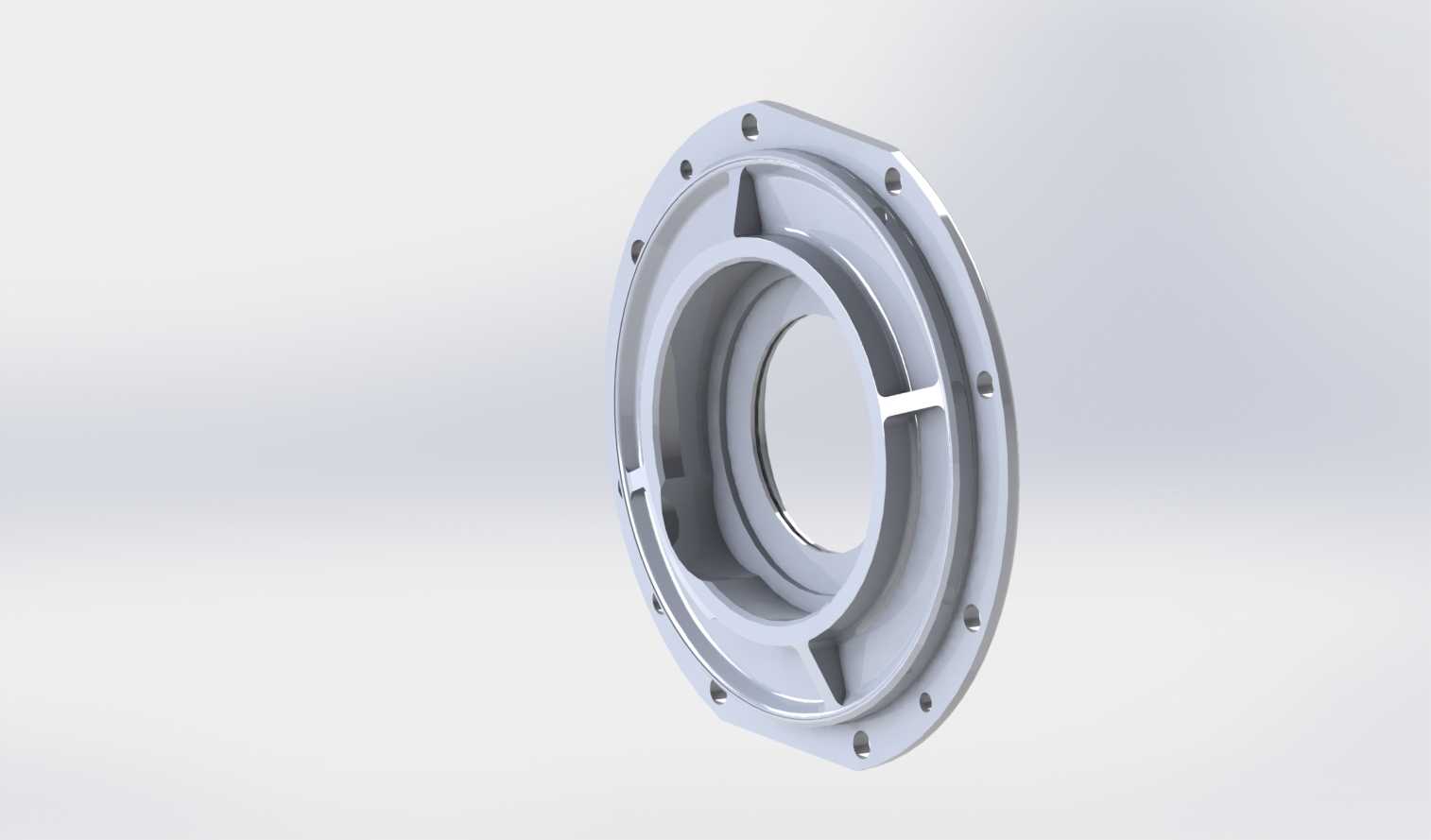

　　该款轴承座采用一体化法兰安装结构设计，整体为圆盘式安装基面，法兰端面上均匀分布多个螺栓过孔，安装时可直接通过螺栓将轴承座固定在设备的墙板或者安装立板上，不需要额外加工复杂的安装沉孔或者定位卡槽，安装对位的容错率更高，后期维护拆卸时也不需要挪动轴系上的其他传动部件，只需要松开法兰连接螺栓即可将轴承座连同轴承整体拆下，大幅降低现场维护的工时成本。

　　设计过程中，轴承座的内孔尺寸严格匹配对应型号深沟球轴承或者角接触轴承的外圈公差带，采用基轴制配合公差，保证轴承外圈压装后不会出现跑外圈的问题，同时内孔端面预留了轴承外圈的轴向定位台阶，台阶高度控制在轴承外圈厚度的三分之一左右，既可以保证轴向定位的可靠性，又不会因为台阶过高干涉轴承保持架的正常运转。端盖部分与轴承座主体为一体化结构，端盖内侧预留了密封件的安装槽位，可以根据实际使用场景加装骨架油封或者毡圈密封，针对有润滑需求的使用场景，座体上还可以预留注油孔的加工位置，方便后期运行过程中补充润滑脂，不需要拆解轴承座即可完成维护操作。

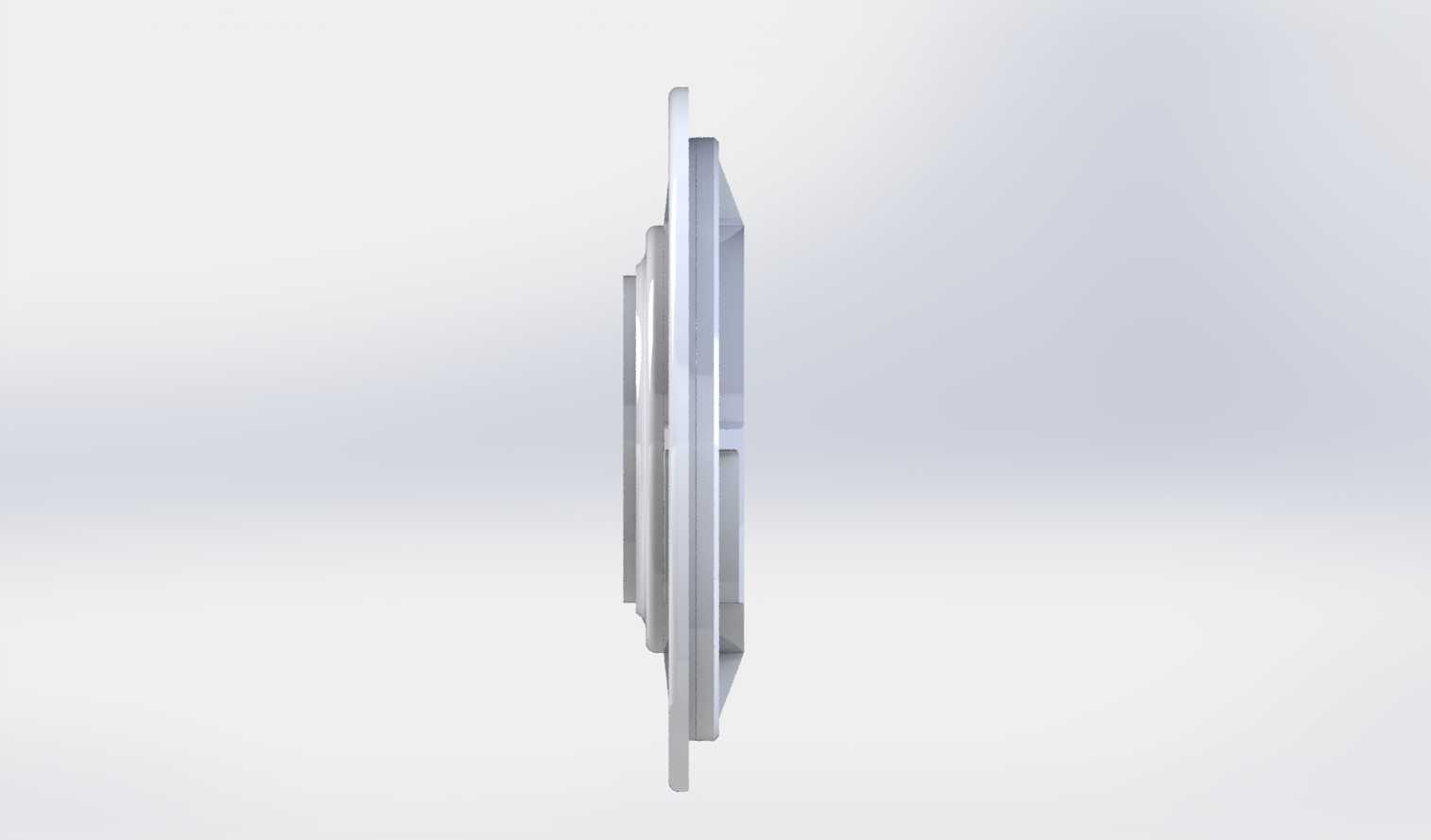

　　从安装边界尺寸来看，该轴承座的最大法兰直径为280mm，整体轴向宽度为48mm，设计时需要注意安装面的平面度公差需要控制在0.05mm以内，避免安装时法兰面受力不均导致座体变形，挤压轴承外圈造成轴承运转卡滞。法兰面上的安装孔采用跨中均匀分布的设计，孔位的位置度公差控制在φ0.2mm以内，保证安装时螺栓可以顺利穿入设备墙板的对应螺纹孔，不需要强行铰孔修正。轴承座的中心通孔尺寸根据适配轴径设计，通孔与轴承安装内孔的同轴度公差控制在φ0.03mm以内，避免轴系安装后出现偏心，导致轴运转时产生额外的径向跳动，影响传动平稳性。

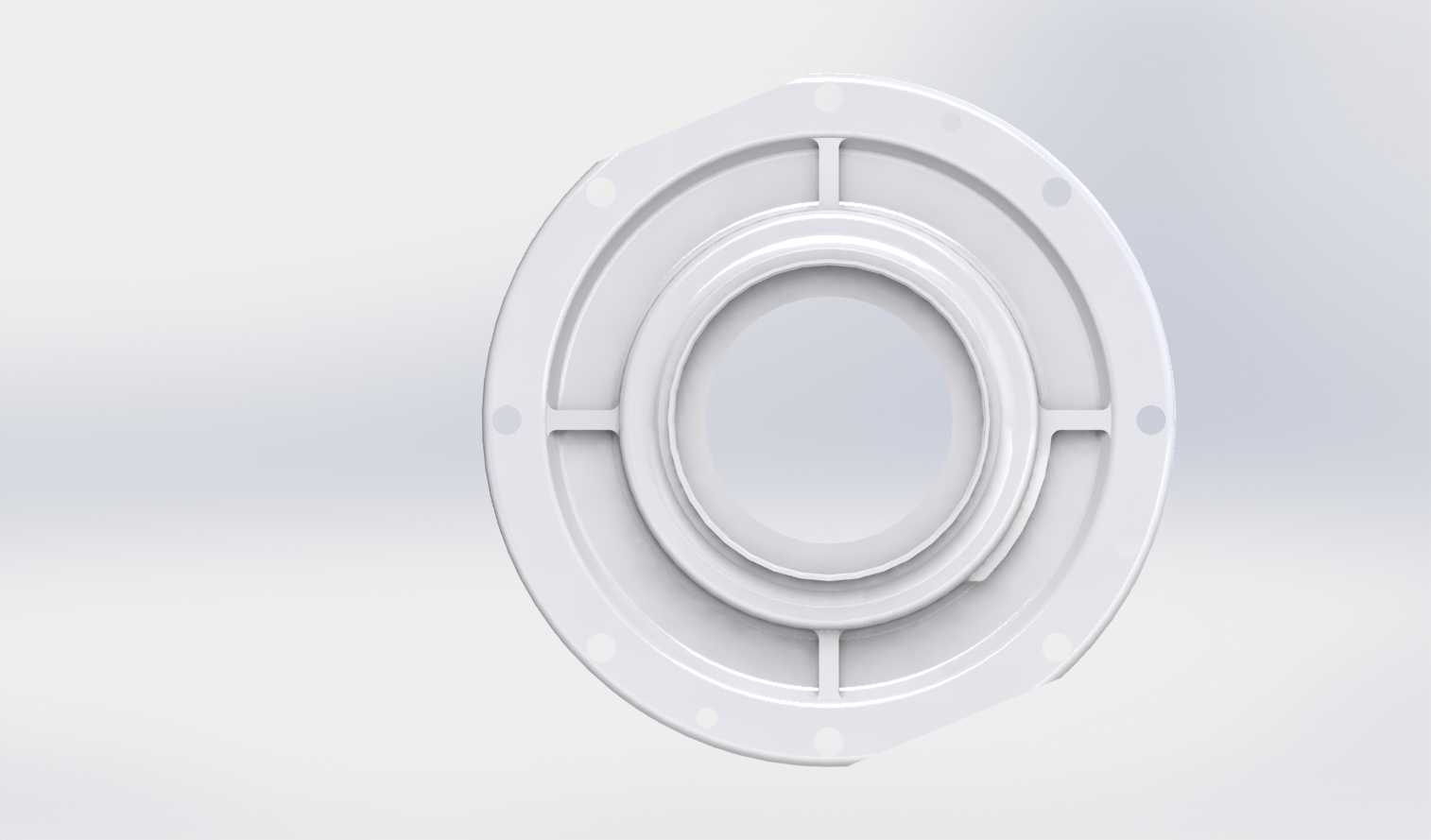

　　结构细节上，轴承座的法兰外缘做了小尺寸的倒角处理，避免安装时锐边划伤操作人员，同时也可以引导轴承座顺利对位安装孔位。轴承座内部的加强筋采用径向均匀分布的结构，筋板厚度根据额定载荷计算确定，在保证整体结构刚性的前提下尽可能减少铸件的壁厚差，避免铸造过程中出现缩孔、砂眼等缺陷，适合采用灰铸铁HT200或者铸铝材质进行批量生产，灰铸铁材质的减震性能更好，适合有轻微振动的传动场景，铸铝材质则重量更轻，适合对设备整体重量有要求的移动类设备场景。

　　在三维建模过程中，所有的铸造圆角都按照铸造工艺要求设置为R3-R5的圆角，避免应力集中，同时所有的机加工面都预留了0.5-1mm的加工余量，方便后续机加工工序达到设计公差要求。针对不同的载荷工况，还可以通过调整筋板厚度、法兰厚度以及轴承内孔的配合公差，适配不同径向载荷的使用需求，比如在冲击载荷较大的场景下，可以适当增加法兰厚度和筋板厚度，提升轴承座的抗变形能力，在轻载高速的场景下，可以适当降低壁厚，采用铸铝材质减少整体转动惯量。

　　实际选型使用时，需要先确认适配轴承的外径、宽度以及对应轴的轴径，核对轴承座的内孔尺寸、中心高以及法兰安装孔的孔距是否与设备安装位匹配，同时根据使用环境的防护等级选择对应的密封件形式，在粉尘较多的工况下建议采用双重密封结构，在有腐蚀性介质的场景下可以选择不锈钢材质或者做表面防腐涂层处理。安装时需要注意轴承压装的受力方向，必须将压力施加在轴承外圈端面，避免通过滚动体传递压力造成轴承滚道损伤，安装完成后需要手动转动轴系，检查是否有卡滞或者异响，确认运转顺畅后再投入正式使用。
