433MHz频段1/4波长螺旋小天线结构设计

　　在短距离无线通讯的工程落地场景中，433MHz频段凭借绕射能力强、传输损耗低、穿透性表现优异的特性，被广泛应用在工业无线传感网络、民用遥控装置、小型物联网终端、低功耗遥测设备当中，而1/4波长螺旋结构的小天线，是这类设备里最常用的信号收发部件之一。这类螺旋天线的设计核心，是在有限的安装空间内，通过螺旋绕制的结构形式，将原本需要拉直布置的1/4波长辐射体压缩为紧凑的柱状结构，大幅降低天线的轴向安装尺寸，适配小型化终端设备的内部布局需求。从结构特性来看，这款螺旋天线采用等径等螺距的圆柱螺旋绕制形式，整体为一体化的金属螺旋体，没有额外的介质包裹结构，辐射体本身既是信号谐振单元，也承担自身的结构支撑作用。螺旋的线径、螺距、中径、

　　总有效圈数是直接影响天线驻波比、谐振频率、辐射增益的核心参数，设计过程中需要结合目标频段的中心频率，先计算自由空间1/4波长的基准长度，再根据螺旋结构的波长缩短效应，调整实际绕制的金属线总长度，确保天线的谐振点精准落在433MHz的目标频段内，避免出现频偏导致的信号发射效率下降、接收灵敏度不足的问题。从安装边界来看，这类螺旋天线的底部通常预留有直段焊接引脚，可直接焊接在通讯主板的天线馈点位置，不需要额外的固定支架，整体径向尺寸远小于同频段的拉杆天线、PCB印制天线，轴向安装高度也能控制在小型终端设备的外壳内部空间允许范围内，不会出现天线外露影响设备整体外观或者安装干涉的问题。在实际工程应用中，这类天线不需要复杂的匹配网络调试，

　　只要在PCB设计时预留50欧姆的阻抗匹配走线，将天线底部引脚焊接在馈点位置，就能实现稳定的信号收发，适配各类采用433MHz射频方案的无线模块，比如常见的无线门磁、工业遥控开关、小型气象站传感节点、低功耗抄表终端、车库门遥控装置等设备。设计这类螺旋天线时，需要重点关注螺旋绕制的一致性，每一圈的螺距偏差、螺旋中径的圆度偏差都会直接影响天线的参数一致性，批量生产时需要通过专用绕制工装保证每一件产品的结构参数偏差控制在允许范围内，避免不同个体之间的谐振频率偏移超出设计阈值。同时，天线安装位置需要远离设备内部的金属屏蔽结构、大电流走线、电源变压器等干扰源，安装时要保证螺旋体周围预留足够的净空区域，避免金属部件靠近导致天线辐射效率下降、

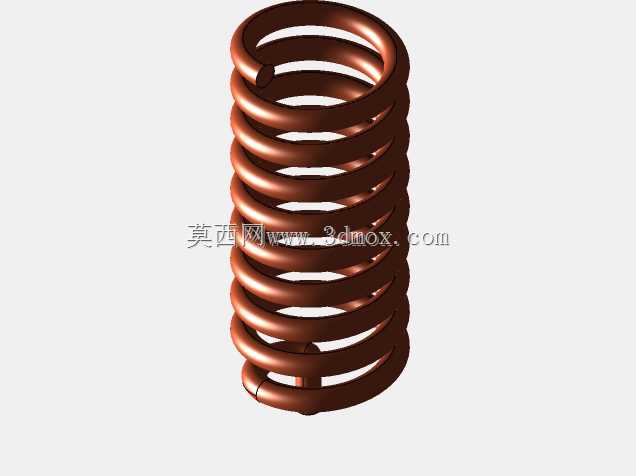

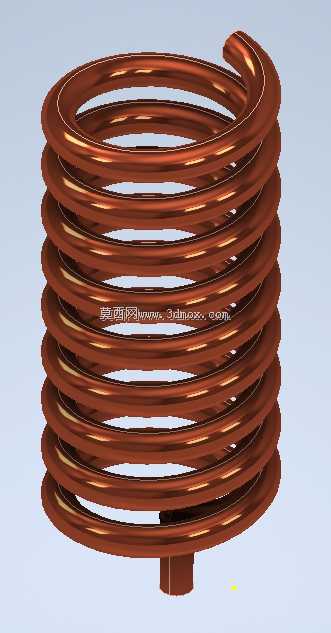

　　方向图畸变。和同频段的其他类型天线相比，这种螺旋结构的小天线结构强度更高，没有活动部件，抗振动、抗冲击性能优于拉杆天线，在有振动的工业设备使用场景下可靠性更强，同时成本远低于外置的棒状天线，不需要额外的天线座、馈线连接结构，直接焊接在主板上就能使用，能有效降低终端设备的整体物料成本与装配复杂度。在三维建模过程中，这类螺旋结构可以通过螺旋线扫描的方式快速生成，建模时需要准确还原每一圈螺旋的螺距、螺旋升角、线径参数，底部的焊接直段需要和螺旋体平滑过渡，避免出现结构突变，同时要预留出焊接引脚的长度尺寸，匹配PCB板的安装厚度与焊接工艺要求，确保模型导入结构设计软件后，可以直接用于设备内部的布局干涉检查、安装位置模拟。
