卧式斯特林动力装置结构设计

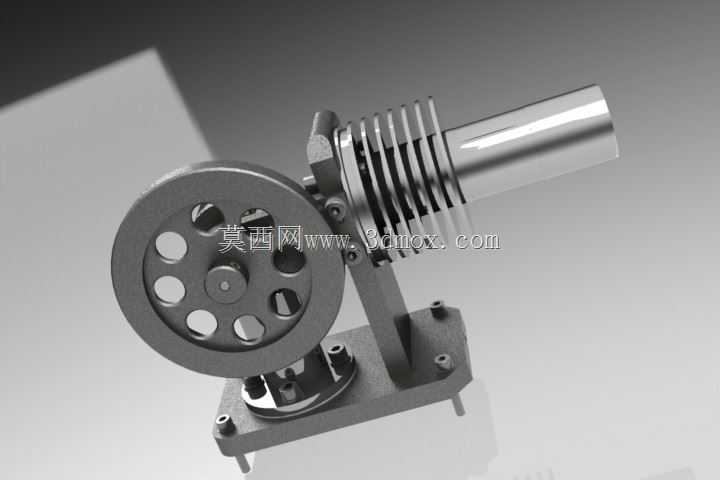

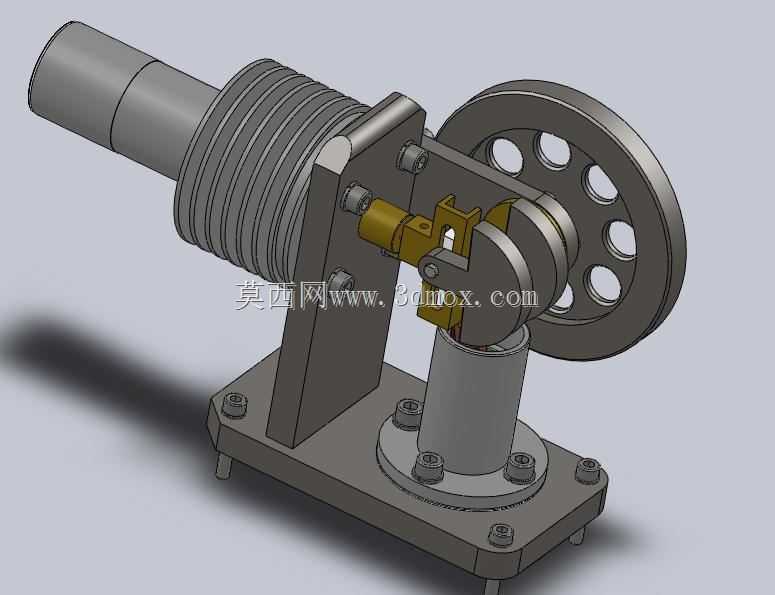

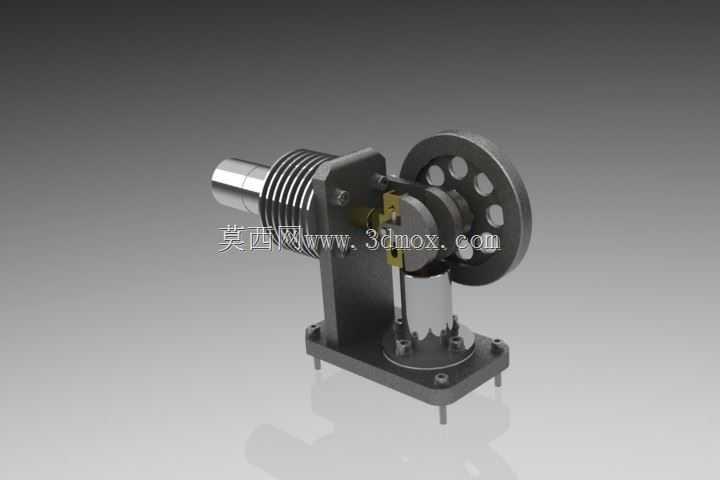

　　这套卧式斯特林动力结构，在教学演示、小型余热回收场景中有着非常典型的应用价值，不少高校的热工原理实验室会采用同构型装置做能量转换演示，也有小型分布式能源场景会基于该结构做低品位热源的动力转化尝试，区别于立式同类型装置，卧式布局的重心更低，在桌面级演示、小型便携动力配套场景里的安装适配性更强。从功能实现逻辑来看，整套结构依靠封闭腔体内工质的受热膨胀、遇冷收缩形成压差，推动动力活塞做往复运动，再通过曲柄连杆机构将直线往复动作转化为飞轮的旋转运动，飞轮自带的多孔结构除了减重之外，更核心的作用是储存转动惯量，让整套机构能够越过活塞运动的上下止点，维持连续稳定的转动输出，整套结构没有复杂的配气阀组，运动部件数量少，

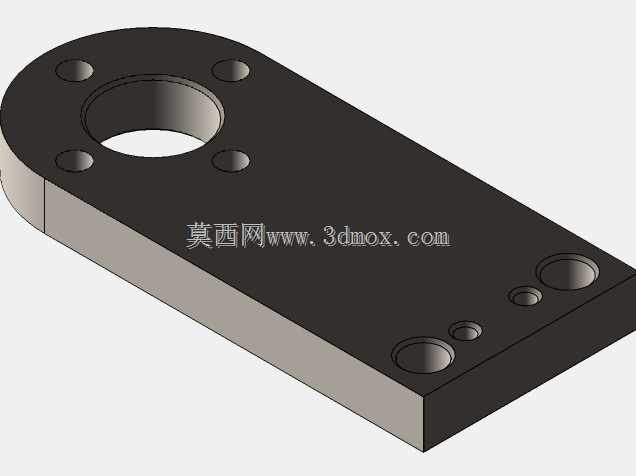

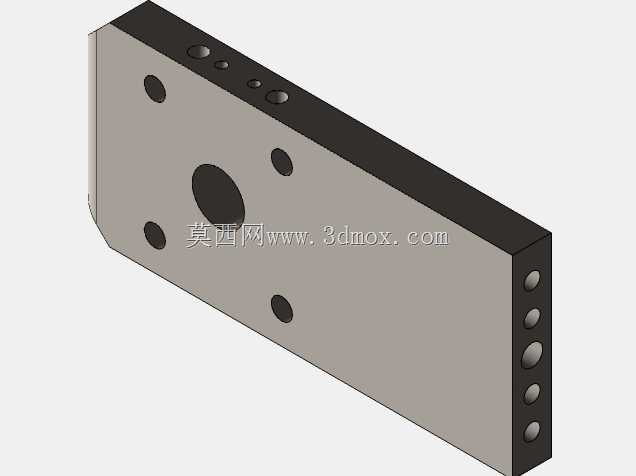

　　运行时的振动和噪音都处于较低水平。设计层面上，缸体部分采用了外置散热鳍片的结构，直接在缸体外壁加工出环形散热槽，不需要额外加装水冷管路就能实现冷端的有效散热，压缩了整套装置的结构体积，动力活塞和配气活塞的同轴度通过一体式立式安装支架保证，支架底部设计了带安装孔的方形底座，四个支脚的安装孔位可以直接适配M4规格的固定螺栓，安装基准面的平面度公差控制在0.05mm以内，避免安装后出现支架偏斜导致的运动卡滞。传动部分的曲柄销与飞轮的连接采用过盈配合，连杆两端的铰接位置预留了铜套安装位，长期运行时可以通过更换铜套降低维护成本，不需要整体更换连杆或者曲柄组件。从安装边界来看，整套装置的横向总长度控制在150mm级，竖向高度不超过120mm，

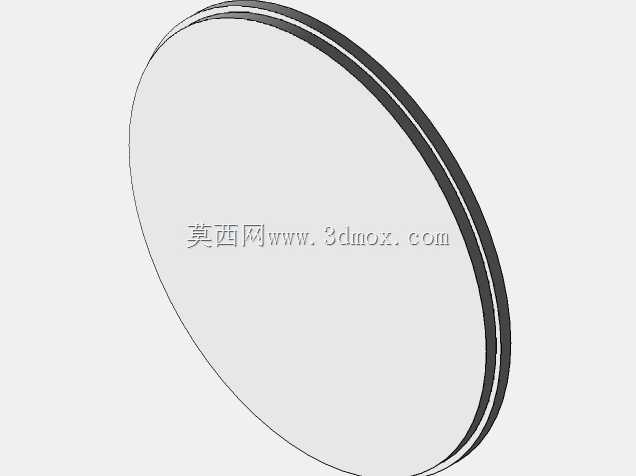

　　底座的安装孔中心距为80mm*60mm，在做配套安装时不需要预留过大的操作空间，飞轮侧预留的输出轴段长度为10mm，可以直接连接小型发电机、减速齿轮组或者演示用负载，不需要额外做轴系转接。实际结构设计过程中，需要重点关注冷热端的温度隔离，热端缸体和冷端散热段之间采用了隔热垫片做分隔，避免冷端热量快速传导导致温差不足，影响动力输出效率，活塞环的密封间隙控制在0.02mm到0.03mm之间，既保证运动过程中不会出现卡滞，又能避免腔体内工质泄漏导致的压差不足。不少建模初学者在复刻这类结构时，容易忽略飞轮转动惯量和活塞行程的匹配关系，这套结构里飞轮的直径和厚度是按照活塞最大行程做匹配的，当飞轮转动惯量过小时，会出现机构无法连续运转、

　　卡在止点位置的问题，转动惯量过大则会提升启动阻力，需要更高的热源温度才能驱动机构运转。另外，支架上的活塞导向孔和曲柄安装轴孔的位置度公差是整套结构的核心精度控制点，两个孔位的垂直度偏差如果超过0.1mm，就会导致连杆运动过程中出现别劲的情况，长时间运行会加剧铰接位置的磨损，缩短装置的使用寿命。在小型余热回收场景应用时，这套结构可以直接对接温度在100摄氏度到300摄氏度之间的低品位热源，比如工业设备的散热尾气、太阳能集热端的热量，不需要额外的增压或者燃料供给系统，运行过程中也不会出现工质排放的问题，适合作为小型离网场景的辅助动力源。
