壁挂式翻盖卫生间纸巾收纳盒结构设计

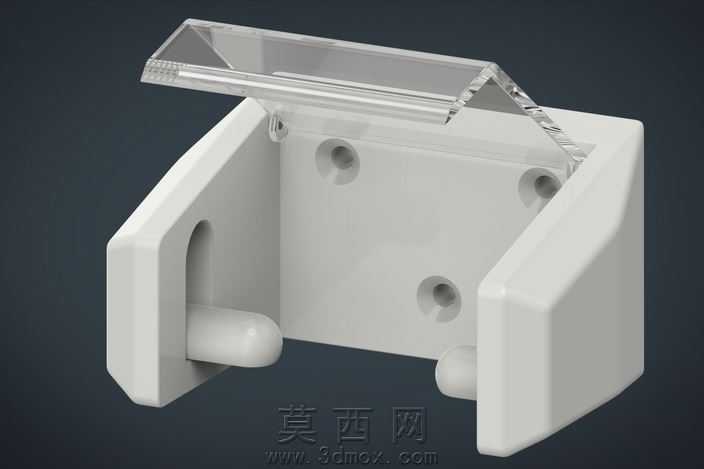

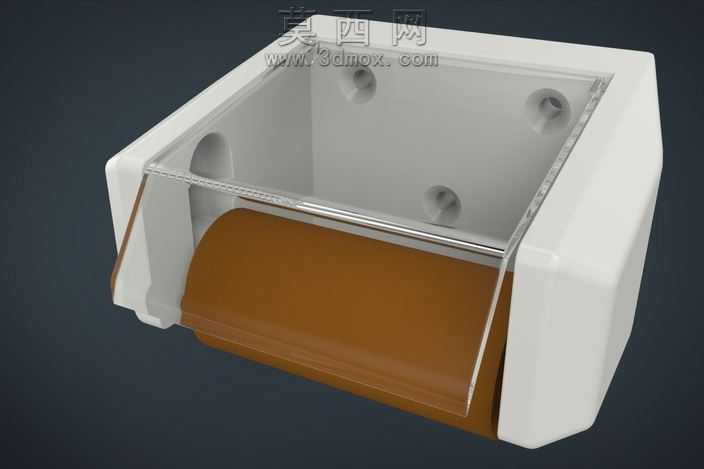

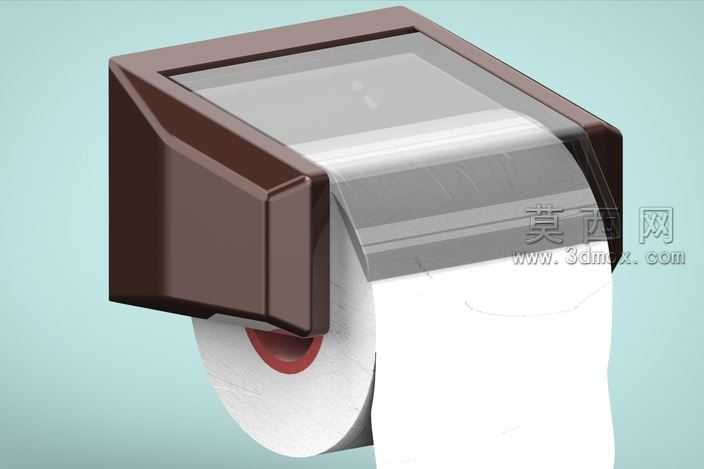

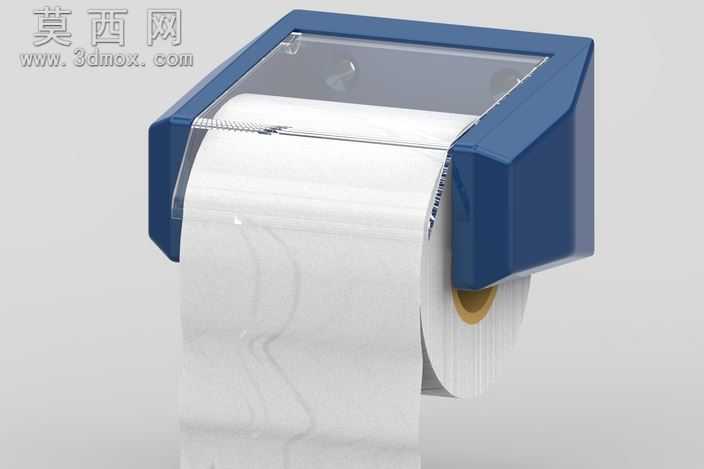

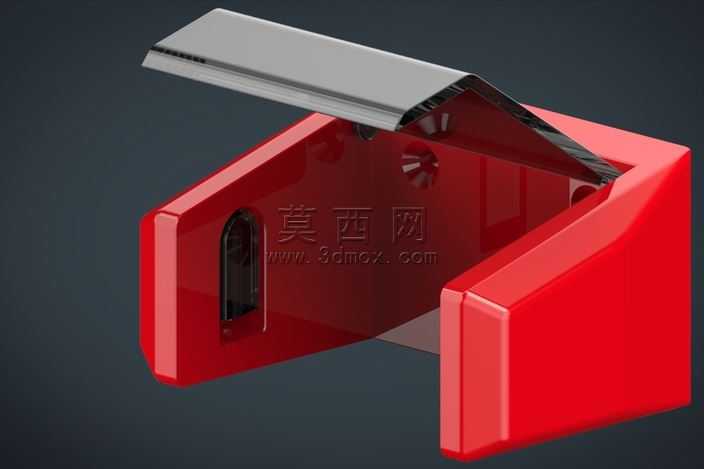

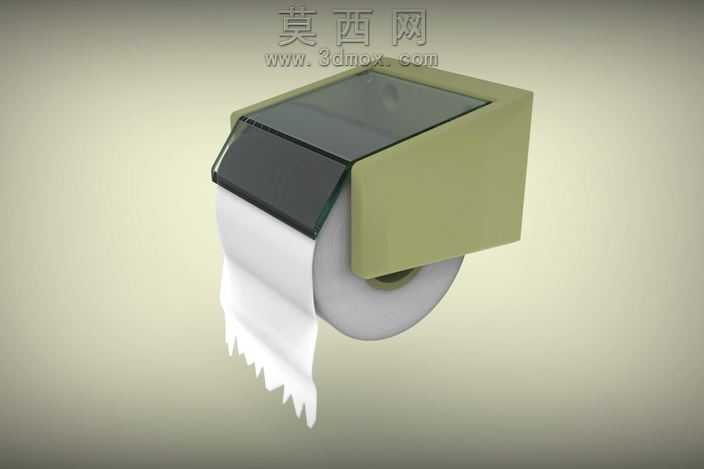

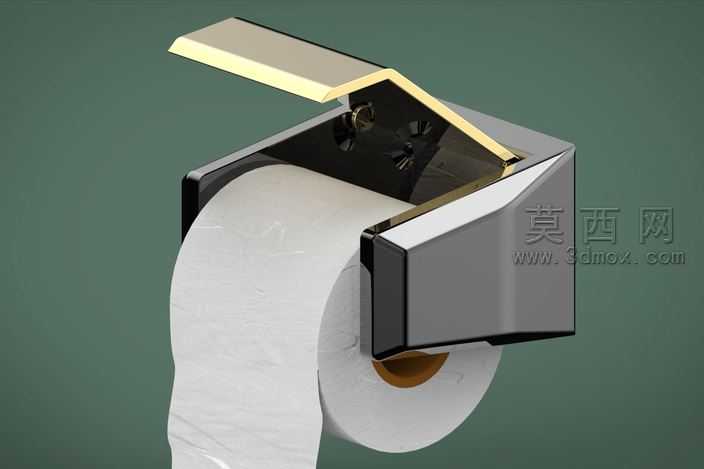

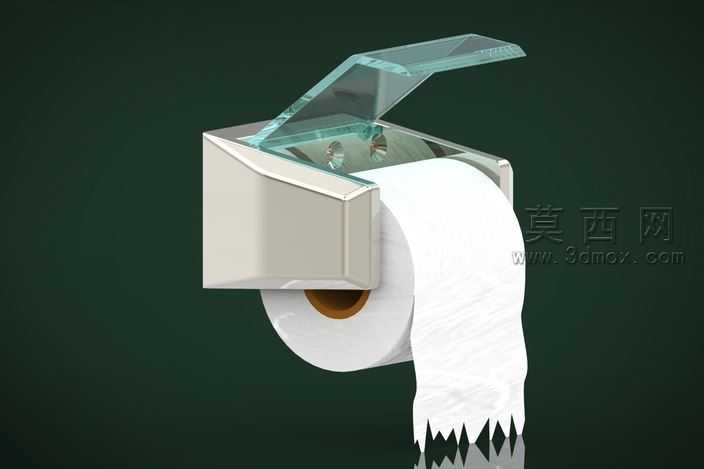

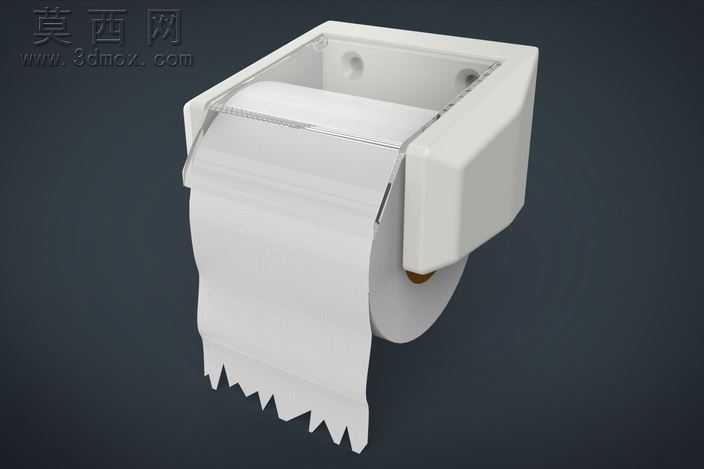

本作品为壁挂式卫生间纸巾收纳盒的三维建模设计，整体采用参数化建模思路完成全结构构建，建模过程中优先保证各部件装配间隙的合理性，兼顾日常使用的操作便利性与卫浴场景的防水防尘需求。模型主体壳体采用一体化注塑成型的结构逻辑设计，背部预留三个沉头安装孔位，可直接通过膨胀螺丝将盒体固定于卫生间墙面，孔位做沉台处理能够保证螺丝安装后表面平整，避免凸起剐蹭纸巾或影响内部卷纸的放置空间。盒体内部两侧设置对称的凸轴支撑结构，用于承托卷纸纸芯，凸轴端部做圆弧过渡处理，既能够保证卷纸转动出纸的顺畅度，也能避免尖锐棱角在安装卷纸时划伤手部，适配直径120毫米、宽度在100-115毫米区间的常规卫生卷纸，覆盖市面绝大多数主流家用卷纸的尺寸规格。上盖采用透明翻盖结构设计，与主体壳体通过后侧的铰接结构实现转动连接，铰接位置预留合理的转动间隙，保证翻盖开合过程无卡滞，透明材质选用半透明PC材质的渲染参数设置，既能够清晰观察内部卷纸的剩余余量，方便用户及时补充纸巾，也能在闭合状态下阻挡淋浴飞溅的水花、卫生间浮尘落到纸巾上，实现基础的防水防尘效果。盒体前侧做内凹弧形开口设计，出纸位置预留足够的拉扯空间，用户无需完全翻开上盖即可顺畅抽取纸巾，日常使用操作更加便捷。建模过程中对所有棱角做R2-R3的圆角过渡处理，既符合塑料注塑件的工艺要求，避免生产过程中出现应力集中导致的开裂问题，也能提升产品整体的圆润质感，避免使用过程中的磕碰划伤。渲染阶段主体壳体采用哑光ABS白色塑料材质，调整材质粗糙度参数模拟日常卫浴塑料件的细腻磨砂质感，翻盖部分调整透明材质的折射率与透光率，还原透明PC材质的通透视觉效果，场景搭建采用深色渐变背景突出产品结构，通过多角度布光展现壳体的结构层次与铰接部位的装配细节，整体结构紧凑实用，安装后不占用额外台面空间，适配各类卫生间的墙面安装使用需求。
