20L棕榈油桶气动夹紧提升搬运装置

　　在食用油脂加工、日化原料分装、大宗液态食品仓储转运场景里，20L标准棕榈油桶的短距离工位转运、堆垛、上下料作业一直是产线物流里容易被忽略的细节环节——这类灌装后的油桶单桶满载重量接近20kg，桶身是吹塑成型的带环形加强筋结构，外壁光滑且有一定弧度，人工搬运不仅劳动强度大，抓持位置不当还容易造成桶身变形、密封盖松动漏液，常规的抱夹式搬运设备如果夹紧力控制不当，很容易挤破桶壁造成原料浪费。这套针对20L棕榈油桶设计的气动夹紧提升装置，就是专门适配这类中型硬质塑料包装桶的工位移载需求开发的。

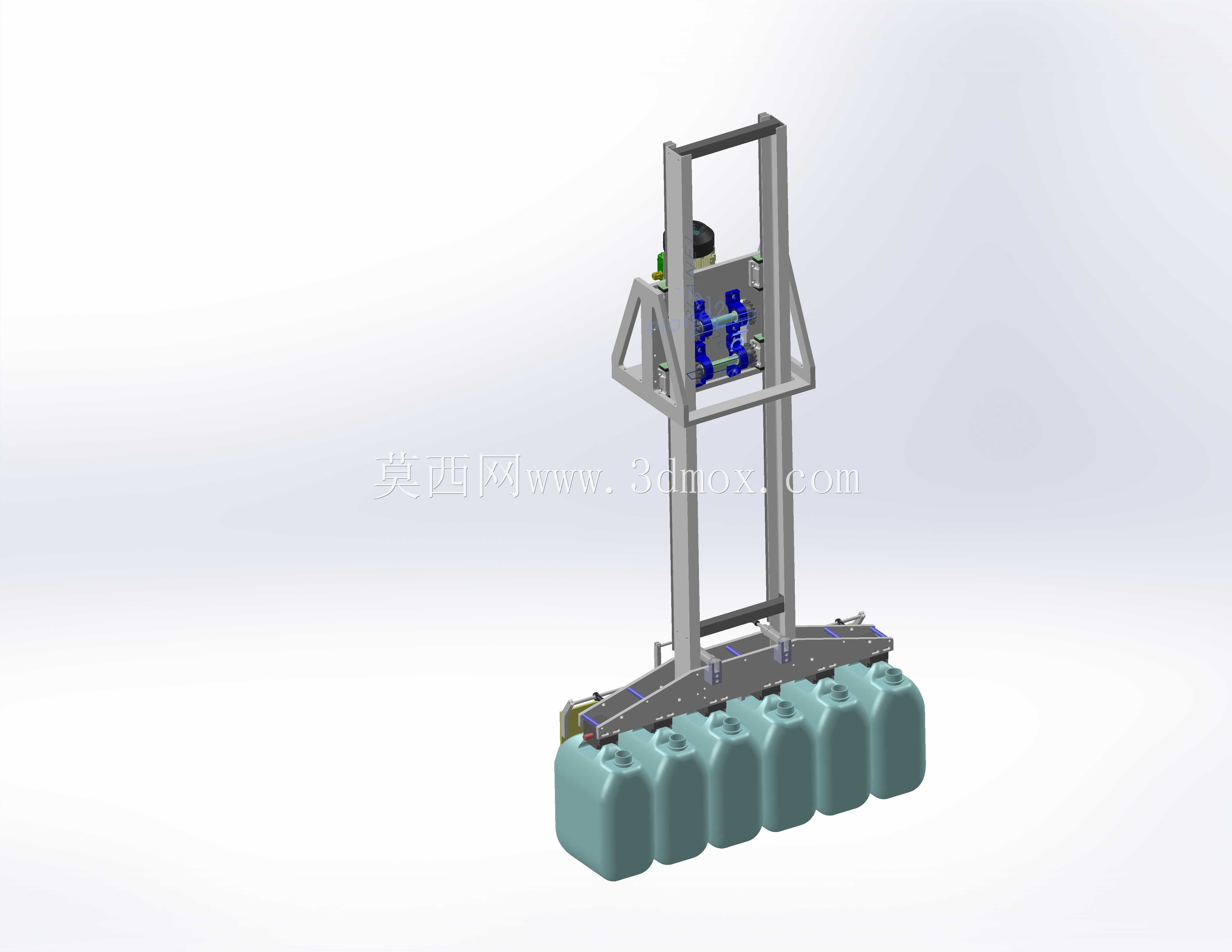

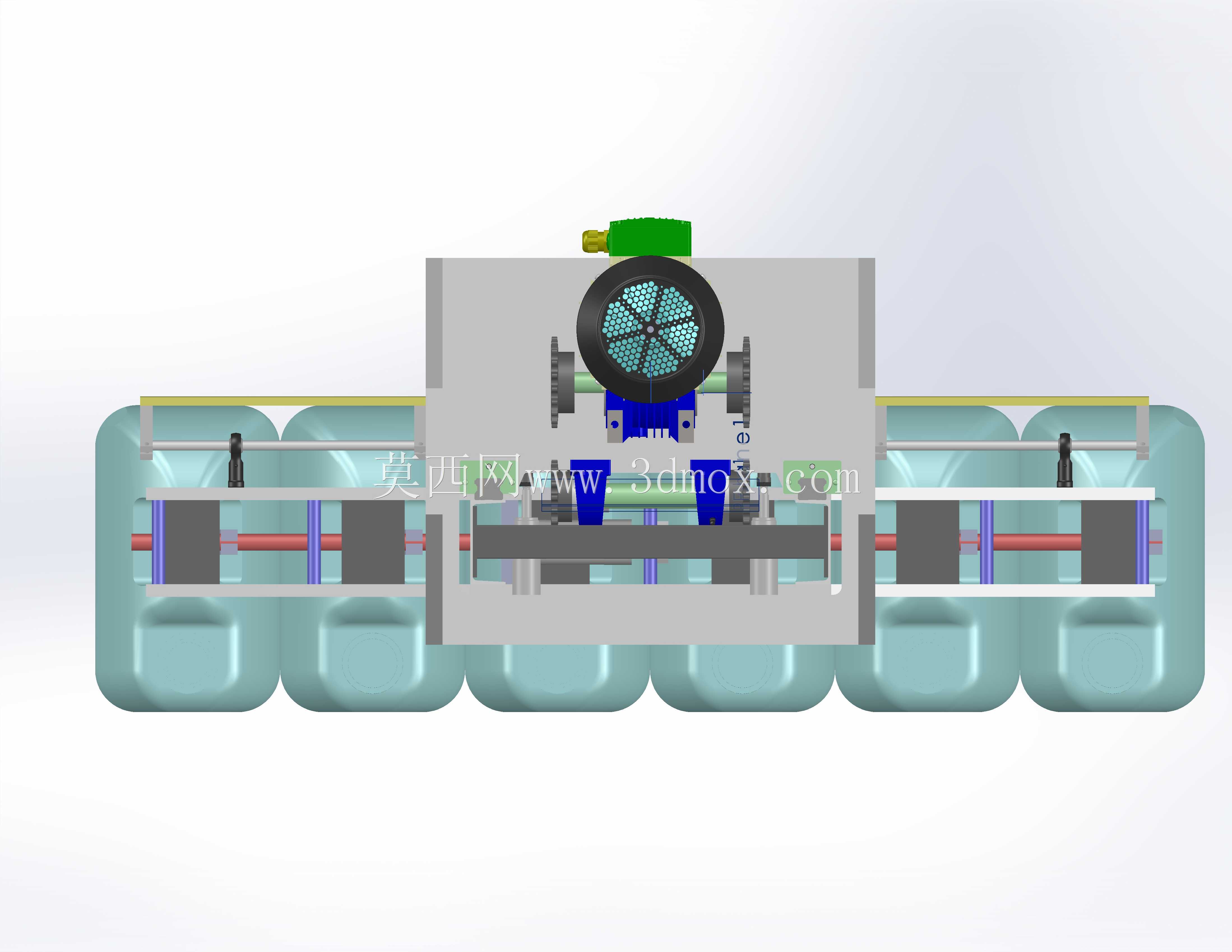

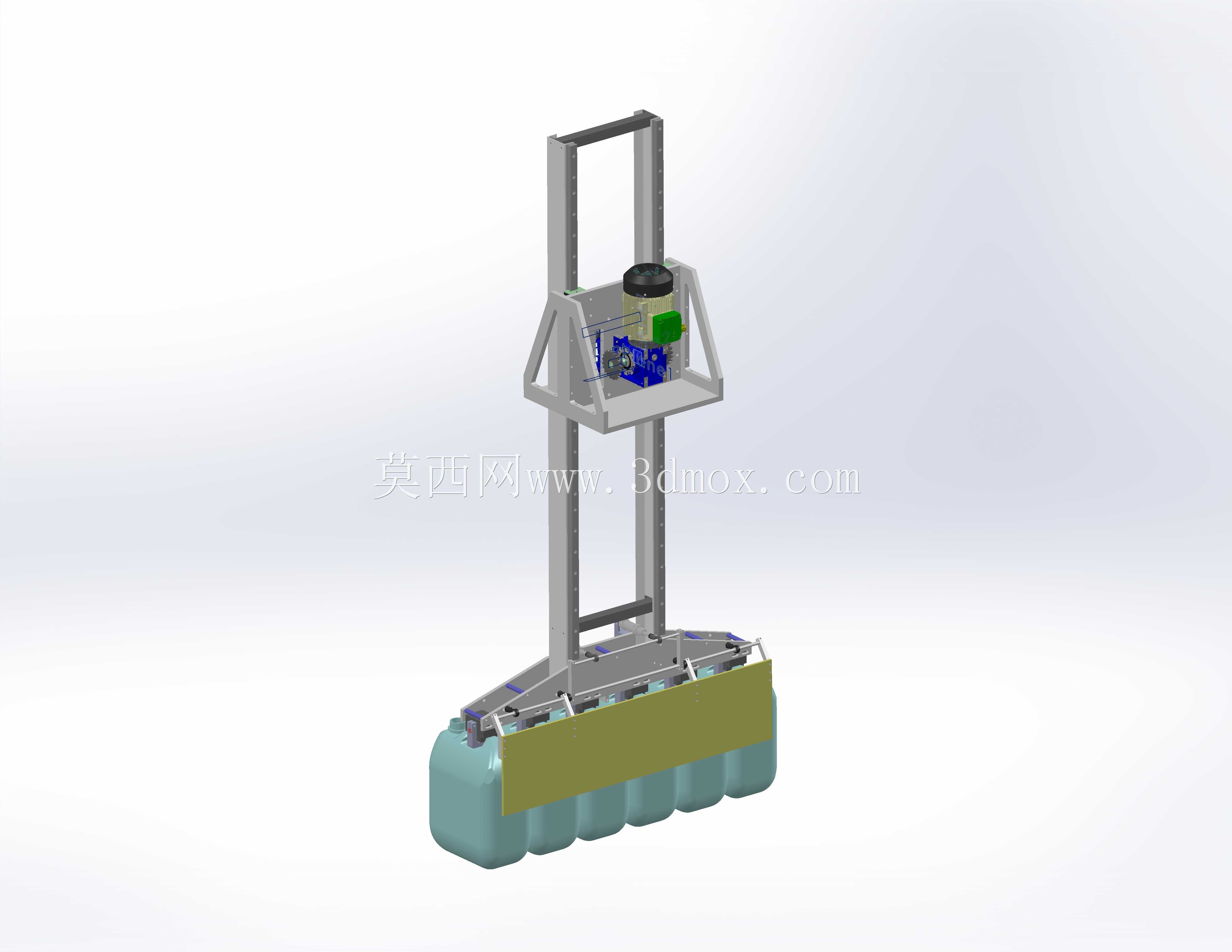

　　从结构布局来看，整套装置采用单立柱立式导轨作为承载主体，立柱采用标准铝型材拼接加工，背部预留了安装固定孔位，可以直接固定在产线边的设备机架、墙面或者配套的移动小车上，安装时需要保证立柱的垂直公差控制在1mm/m以内，避免提升滑台运行时出现卡滞。滑台部分通过线性滑块与立柱导轨配合，驱动端可以根据现场工况选配气缸直驱或者同步带传动，本次模型里配置的是Festo品牌的气动夹紧气缸作为执行元件，气缸的行程刚好匹配20L棕榈油桶的桶身宽度，夹头部分采用了与桶身弧度完全贴合的弧形压条，压条表面贴有3mm厚的丁腈橡胶防滑垫，既可以增大接触摩擦力，避免提升过程中桶身滑落，又能通过橡胶的弹性变形分散夹紧力，防止局部压强过大挤裂塑料桶壁。

　　设计过程中，首先核算了满载状态下的载荷分布：20L棕榈油满载时总质量约18.7kg，加上夹具自身的结构重量，滑台总承载不超过25kg，因此导轨选型选用了15规格的标准线性导轨，配套的滑块预压等级选择轻预压，既保证运行顺滑无间隙，又不会因为预压过大造成滑动阻力过高。夹紧气缸的输出力经过精确计算，在0.5MPa的常规工厂气源压力下，单侧夹头的输出推力控制在120N左右，配合防滑垫的摩擦系数0.6计算，理论夹持力可以提供超过140N的摩擦力，完全覆盖满载桶身的重力载荷，同时不会因为推力过大造成桶身凹陷变形。夹头的开合行程设置为120mm，比20L棕榈油桶的最大外径宽出40mm，方便桶身进出夹具时对位，不需要人工反复调整桶的位置就能完成夹持动作。

　　装置的提升行程设置为1200mm，可以满足从地面托盘到1米高度的输送线、或者两层栈板堆垛的高度需求，滑台的上下两端都安装了聚氨酯缓冲限位块，避免滑台运行到行程端点时出现刚性碰撞。气动控制回路里配置了单向节流阀，可以分别调节夹头开合、滑台升降的运行速度，防止动作过快造成桶内液体晃动溢出，同时回路里带了断气保护阀，一旦现场气源突然失压，夹头会保持当前的夹紧状态，不会突然松开导致油桶坠落。在实际产线应用里，这套装置可以搭配脚踏阀或者手动换向阀操作，操作人员只需要把桶推到夹具下方，踩下脚踏开关就能自动完成夹紧、提升动作，推移到目标位置后再次操作阀件就能完成下降、松夹，整个作业循环耗时不超过10秒，相比人工搬运效率提升一倍以上，还能避免长期搬重物造成的职业损伤。

　　从安装边界来看，整套装置的立柱底座占用平面尺寸仅为300mm*400mm，不需要占用过大的产线空间，夹头完全收回时距离立柱的距离为200mm，伸出后最大外沿距离立柱450mm，在做产线布局时只需要预留500mm的操作宽度就能满足使用需求。结构上所有的连接部位都采用了标准紧固件装配，没有焊接结构，后期维护时可以快速更换磨损的防滑垫、气缸密封件等易损件，夹头部分的安装孔做了长圆孔设计，可以在小范围内调整夹头的开合间距，适配尺寸接近的其他规格塑料桶，不需要重新加工整套夹具。
