台式血液学分析仪外观结构设计方案

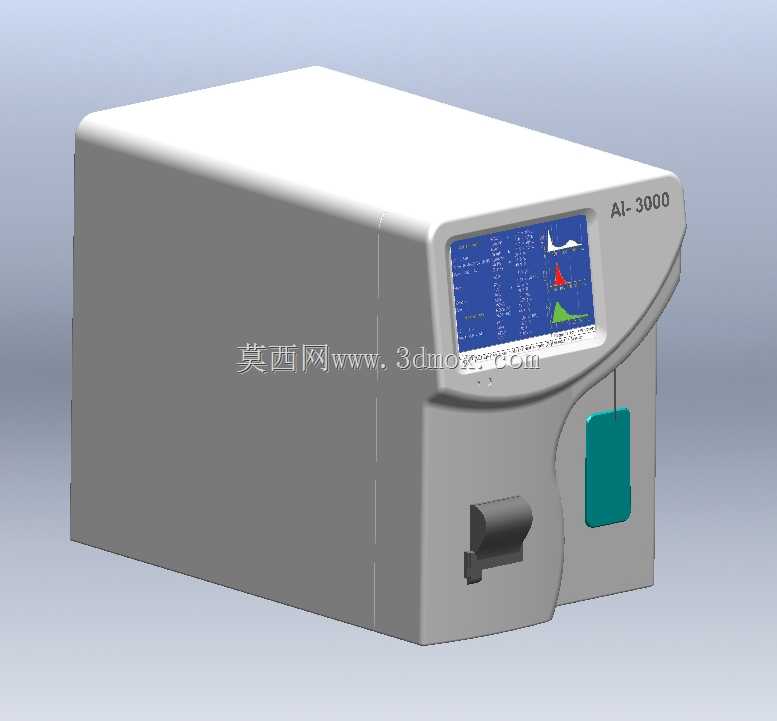

　　这款台式血液学分析仪的三维结构设计，核心围绕临床检验科室的日常使用场景展开，首先考虑的是检验科操作台的常规安装边界，整体采用方正切角的立式台式布局，主体外壳做了大圆角过渡处理，避免日常操作时人员磕碰，设备宽度控制在常规检验台可容纳的范围内，深度适配操作台前后预留的操作空间，高度匹配检验人员坐姿操作时的视线高度，无需过度抬头或低头即可清晰观察屏幕显示内容，安装时仅需放置在水平台面上，预留后部电源与数据线接口的插拔空间即可，无需额外固定结构，适配各级医院检验科、社区卫生服务中心检验室、体检中心采血检验工位的摆放需求。

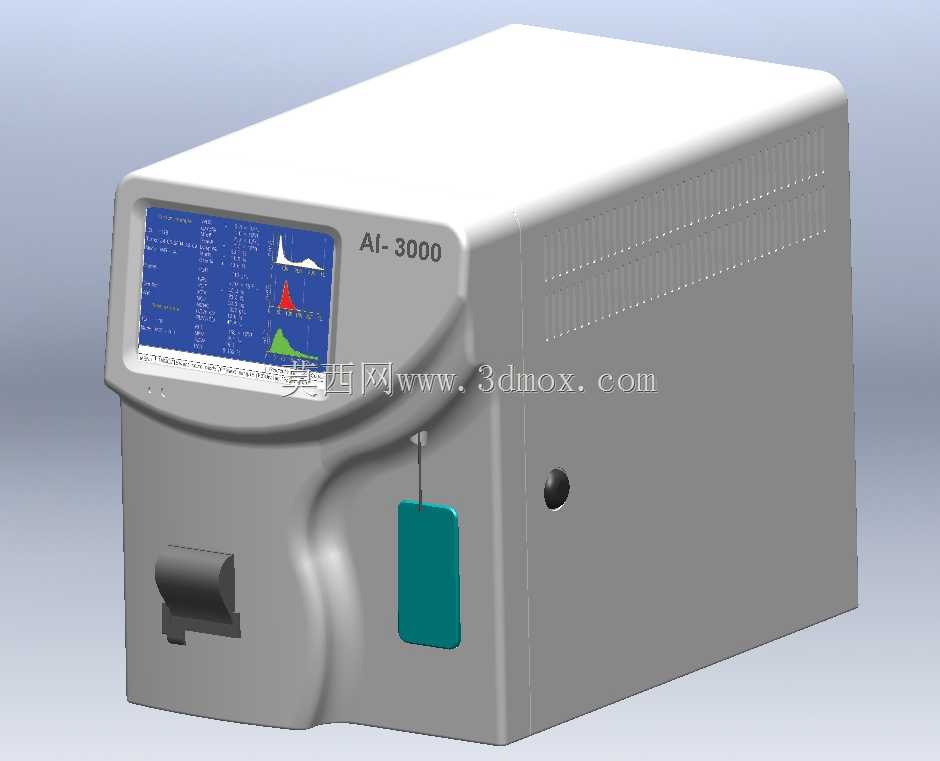

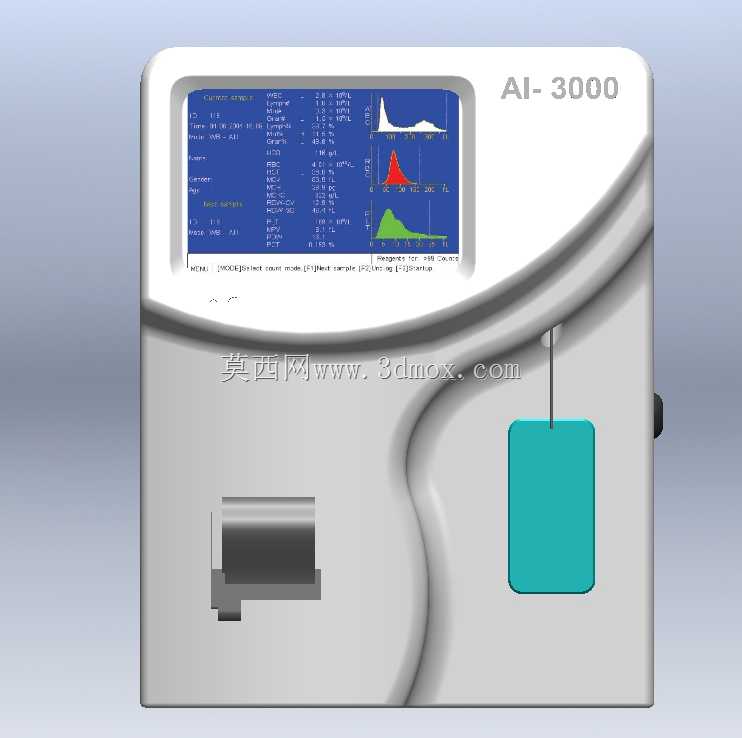

　　从设备实际用途出发，该设备主要用于临床血液样本的常规检测分析，可完成血液样本中多项细胞参数的检测与数据输出，为临床诊断提供检验依据。正面上部设置的倾斜操作显示屏，采用内凹嵌入式安装结构，屏幕周边做了贴合屏幕边框的止口设计，可避免日常清洁时液体渗入屏幕内部，屏幕显示区域集成了检测数据列表、检测结果异常标识、检测进度提示等界面区域，操作时无需额外外接显示设备即可完成全部参数读取与操作设置。屏幕下方的样本进样区域，设置了独立的样本位防护结构，青绿色的样本仓门采用抽拉式结构设计，日常待机时处于闭合状态，可避免内部检测光路受到外界灰尘污染，放入样本时轻拉即可打开仓门，放入样本管后闭合即可启动检测流程，进样口旁设置的内置打印模块出纸口，采用内凹式结构设计，打印出的检验报告单可直接从出纸口取出，无需额外外接打印机即可完成报告输出，减少桌面设备占用空间。

　　设计思路上优先考虑医用设备的易清洁性与操作容错性，整机外壳采用无外露螺丝的拼接结构，外壳拼接缝隙控制在较小范围内，避免检验过程中溅出的样本、消毒液体渗入设备内部，日常消毒时可直接使用医用消毒剂擦拭外表面，无清洁死角。设备侧面采用平直结构设计，多台同类型设备并排摆放时可紧密贴合，充分利用检验操作台的横向空间，后部外壳预留了散热格栅区域，格栅开孔方向朝下，可避免灰尘直接落入设备内部，同时保证设备长时间运行时的散热需求，散热区域与内部电路板、检测模块之间设置了独立的导风通道，避免气流直吹光学检测部件造成检测精度波动。

　　结构细节上，设备底部设置了四个可调式橡胶脚垫，可根据操作台表面的平整度调整脚垫高度，保证设备放置时处于水平状态，避免设备运行时产生振动影响检测精度，脚垫采用防滑橡胶材质，放置后不会轻易移位，同时可缓冲内部泵体运行时产生的振动，降低设备运行噪音。外壳的分模线设置在设备侧面与背面的交界位置，正面无明显分模缝隙，提升外观整体性的同时，也减少了正面缝隙积尘的可能。操作屏幕的倾斜角度经过反复调整，既保证坐姿操作时的视线垂直于屏幕，减少反光对读数的影响，也避免屏幕上方积灰直接落在显示区域。样本仓的运动行程做了限位设计，抽拉时不会完全脱出设备，避免操作时仓门掉落损坏，仓门与设备主体之间设置了软质密封胶条，闭合时可完全封闭进样通道，避免外界光线干扰内部光学检测组件的检测结果。

　　从结构建模的角度来看，整机的装配逻辑采用分层式设计，底部为电源与泵阀组件安装层，中部为光学检测与样本处理模块安装层，上部为显示与控制电路板安装层，各层之间通过独立的安装支架连接，外壳通过卡扣与内部机架连接，装配时可逐层组装，后期维护时仅需拆卸对应位置的外壳板即可完成部件更换，无需完全拆解整机，降低后期维护的拆装难度。所有外露部件的边缘均做了倒圆角处理，无尖锐棱角，符合医用设备的安全设计要求，操作区域的按键与屏幕周边做了凸起的防护边，避免物品掉落砸坏屏幕，也可防止液体顺着屏幕流入设备内部。
