全自动瓶装产品抓取式装箱设备结构

　　这套设备主要面向食品饮料、日化洗护、医药制剂等行业的瓶装产品后道包装工序，适配圆柱形PET瓶、玻璃瓶、硬质塑料瓶等多种瓶型的整列装箱作业，可直接对接前端灌装机、旋盖机、贴标机的出料输送线，完成空箱供给、瓶组整理、抓取装箱、满箱输出的全流程自动化作业，替代传统人工装箱环节，降低重复性搬运工位的人力投入，同时减少人工接触产品带来的污染风险，适配洁净生产车间的作业要求。

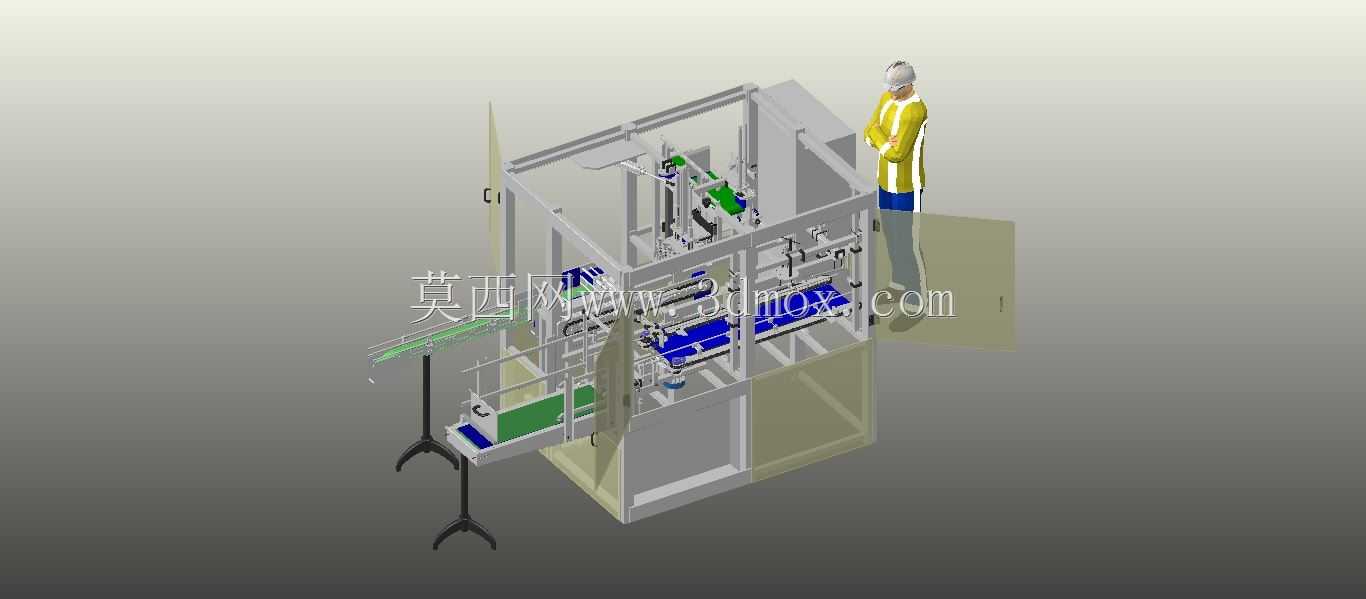

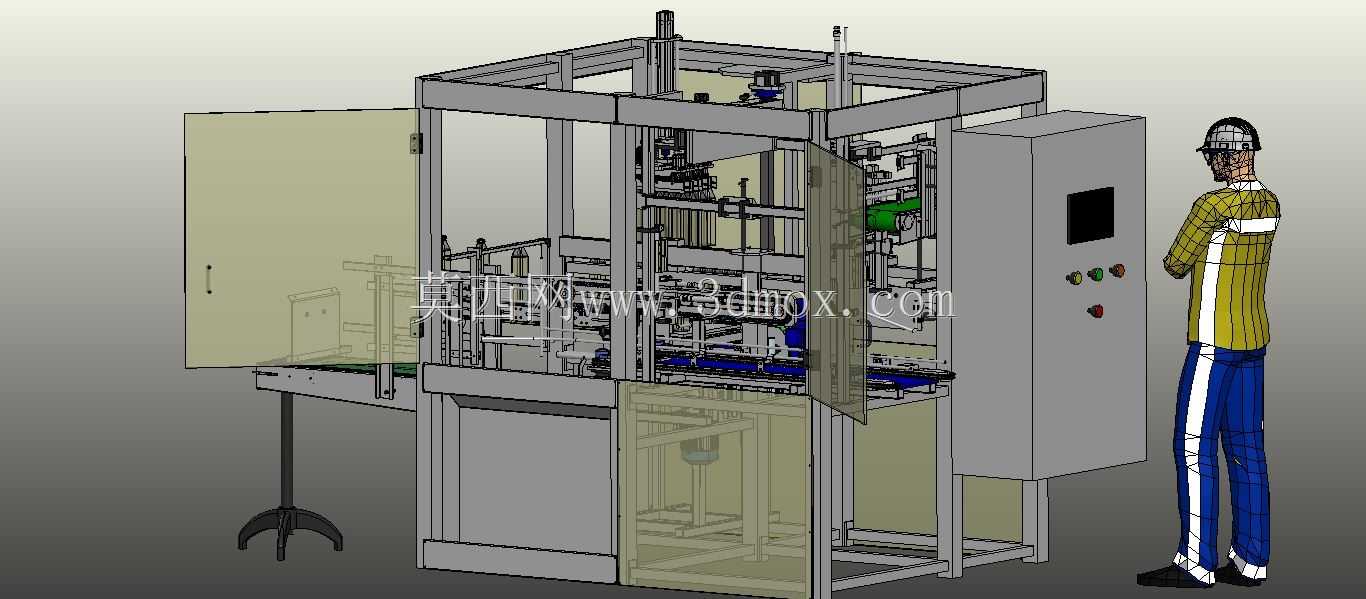

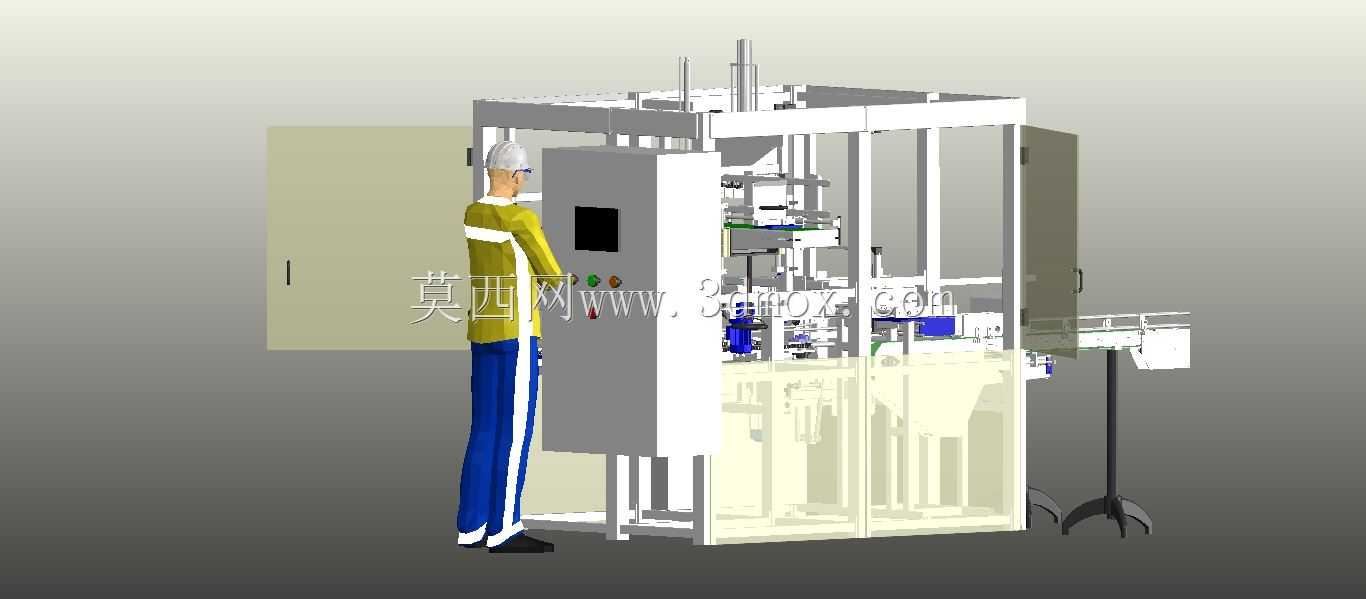

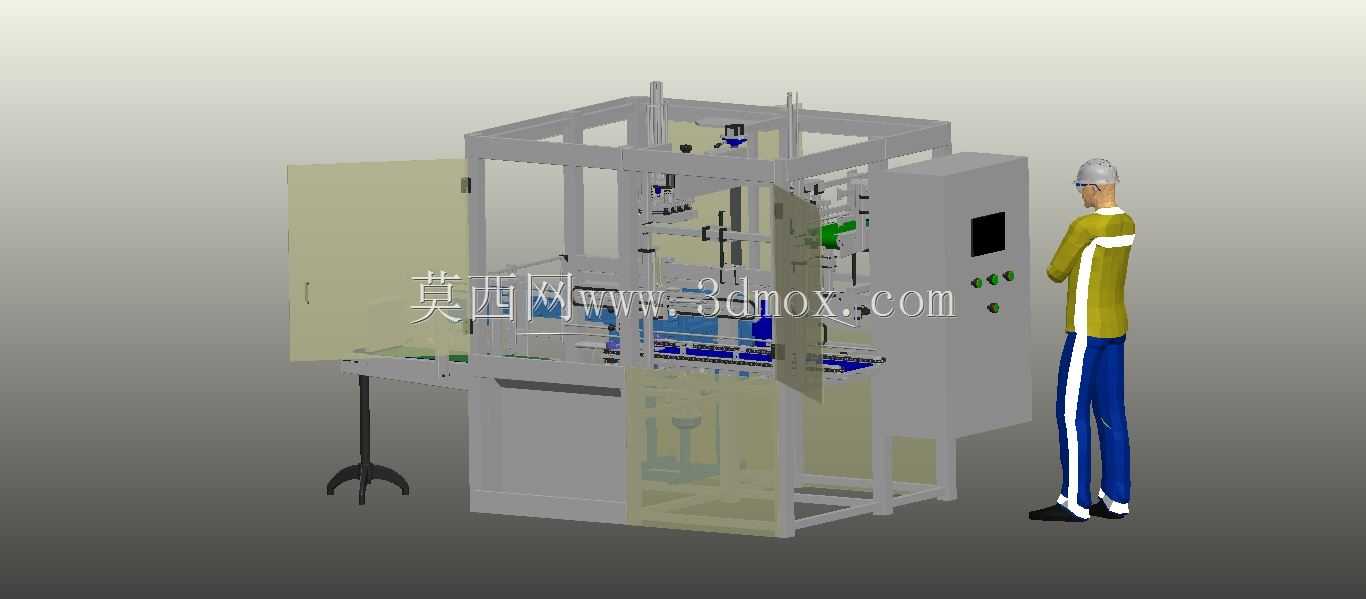

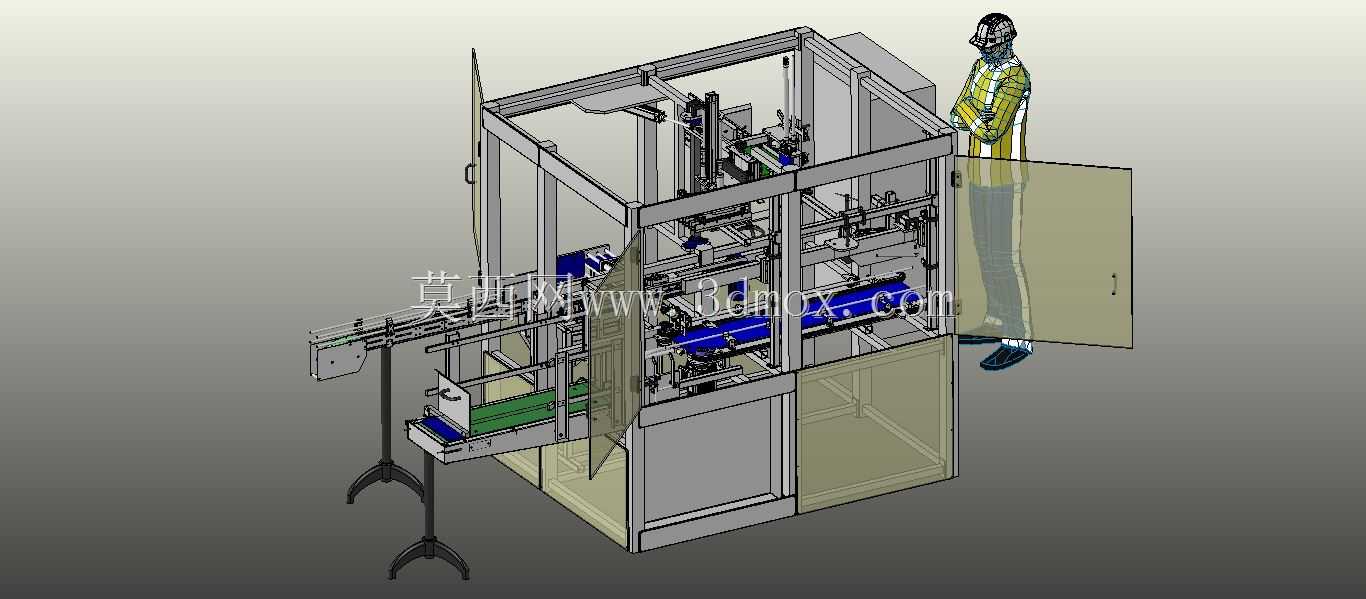

　　设备整体采用铝型材搭建主体框架，外围配置半透明亚克力防护门，既可以直观观察内部机构运行状态，也能避免人员误触运动部件引发安全隐患，防护门预留开合把手与安全联锁触发位，日常维护时可快速开启，设备运行时防护门未闭合则整机无法启动，符合机械设备安全防护的常规设计要求。机架右侧集成独立落地式电控柜，柜内排布PLC控制模块、伺服驱动器、继电器、接线端子排等电气元件，柜面设置触控显示屏、启动停止按钮、急停按钮与状态指示灯，操作人员可通过触控屏调整装箱速度、瓶组排列数量、抓取行程等参数，无需改动机械结构即可适配小范围的规格切换。

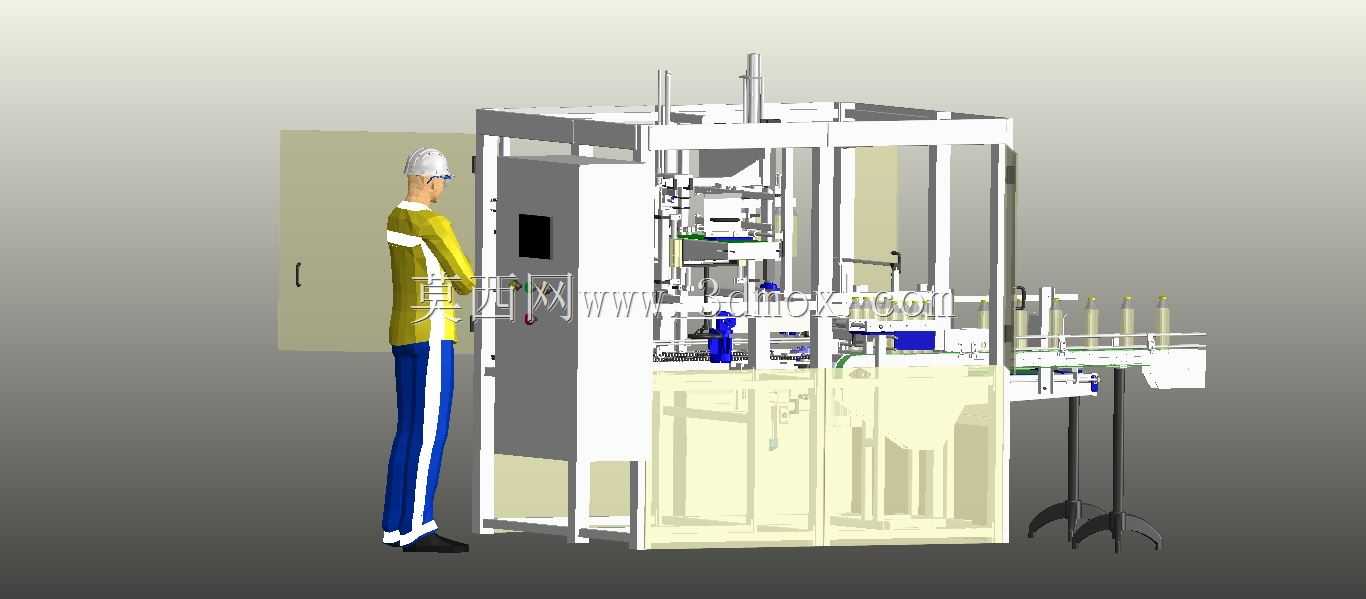

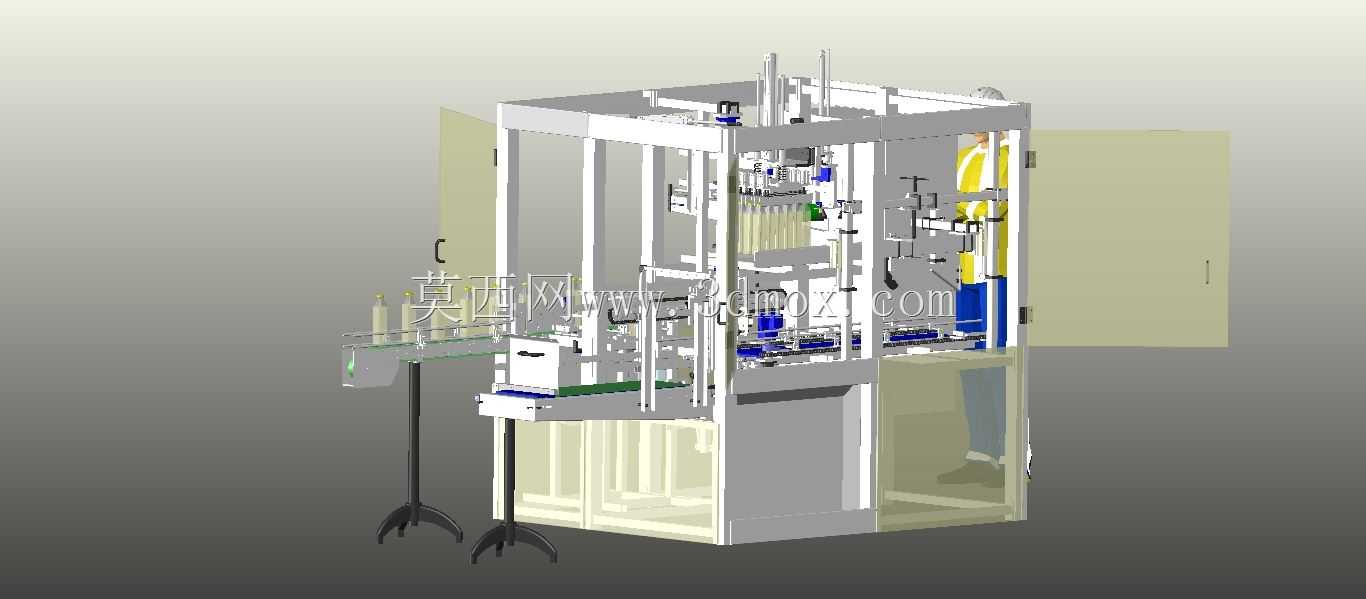

　　设备的进料端设置可调宽度的输送导轨，可根据瓶身直径调整两侧导向栏的间距，避免瓶子在输送过程中倒伏、卡滞，输送线末端配置分瓶整理机构，通过错位挡块与伺服驱动的推板将连续输送的瓶子整理成与纸箱内排布一致的矩阵组，整理过程中设置光电检测位，检测缺瓶、倒瓶状态时会自动触发剔除或停机信号，避免缺瓶装箱的不良品流出。装箱执行机构采用伺服驱动的垂直升降+水平平移模组，末端配置多组柔性夹爪，夹爪内侧贴有防滑硅胶垫，抓取瓶身时可根据瓶径调整夹持力度，既保证抓取过程中瓶子不脱落，也不会夹伤薄壁瓶身或蹭掉瓶身标签，夹爪的排布间距可通过调整安装座的位置快速更换，适配不同装箱规格的瓶组排列要求。

　　设备的进箱端配置空箱定位机构，可将输送过来的空纸箱精准固定在装箱工位，避免装箱过程中纸箱偏移导致瓶子无法准确落入箱内，定位机构采用气缸驱动的侧夹与挡块结构，定位行程可根据纸箱的长宽尺寸调整，适配常规瓦楞纸箱的尺寸范围。装箱完成后，定位机构自动松开，满箱通过下方的输送辊道输出至后端封箱机工位，整个工序的节拍可根据前端产线的速度匹配调整，常规工况下单机节拍可覆盖每分钟5-12箱的产能范围。

　　从安装边界来看，设备整体占地长度约2.8米，宽度约1.6米，整机高度约2.3米，安装时需预留左右两侧各0.8米的维护空间，前端进料输送线对接高度可在0.8米至1.1米范围内调整，适配不同高度的前端产线出料端，设备底部配置可调脚杯与脚轮，安装时可通过脚杯调平整机水平，移位时可降下脚轮快速推移，无需大型吊装设备。气路接口设置在机架后侧下方，适配常规0.6-0.8MPa的工厂压缩空气气源，电源接口为三相五线制，接入后即可完成整机的动力供给，无需额外复杂的外接管线布置。

　　设计过程中针对瓶装产品装箱的常见痛点做了对应优化，比如夹爪的柔性设计避免瓶身损伤，分瓶机构的错位设计减少卡瓶概率，防护门的联锁设计提升操作安全性，模组化的结构设计让易损件的更换更加便捷，日常维护时无需拆解主体框架即可完成夹爪、输送皮带、气缸密封件等部件的更换。设备的各运动轴均设置硬限位与软限位双重保护，避免伺服超程引发的机构碰撞，输送线的驱动端设置过载保护，卡瓶时会自动停机并触发报警提示，减少设备故障的损坏概率。
