建材生产用全自动制砖设备结构设计

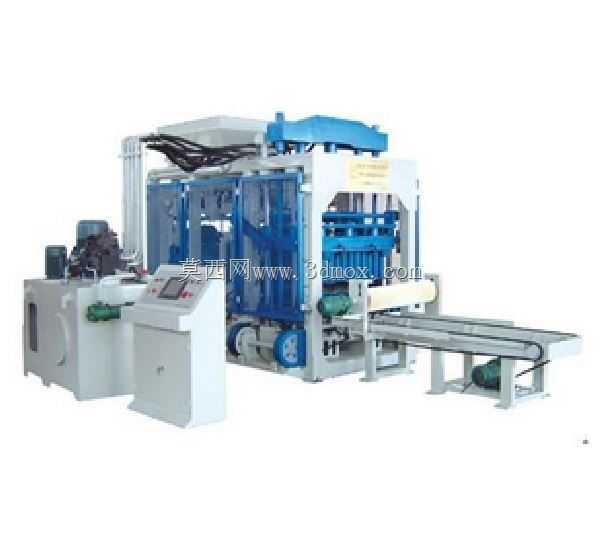

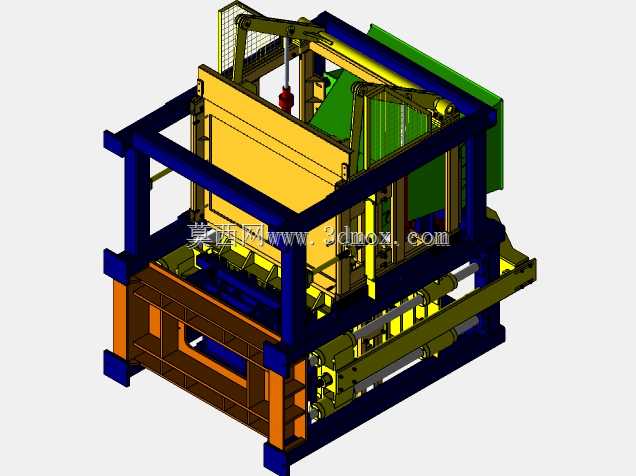

　　这套制砖设备的三维结构完整覆盖了从原料上料、压制成型到成品输出的全流程作业单元，主要面向墙体材料生产、市政建材加工类生产场景，可适配固定式生产车间的流水线布局，也可根据厂区规划调整各单元的对接位置，适配不同规模的建材生产场地需求。设备整体采用分体模块化的结构设计思路，将动力压制单元、送料布料单元、电控操作单元、成品输送单元做了独立的结构拆分，各单元之间通过定位销与高强度螺栓完成刚性连接，既方便加工阶段的分部件制造，也能降低后期运维时的部件拆装难度，避免传统一体式制砖设备局部故障需大范围拆解的问题。

　　从实际作业用途来看，该设备可通过更换不同型腔的成型模具，完成空心砌块、多孔砖、路面透水砖、路缘石、草坪砖等多类建材产品的压制成型，适配不同建材订单的生产需求，无需额外购置多台专用成型设备，可帮助生产方压缩设备采购投入。设备的压制主机采用厚壁方管焊接成型的框架结构，超长导向导管沿压制方向做全行程布置，可将压头往复运动过程中的偏摆量控制在极小范围内，保证砖坯成型时的各部位密度均匀，避免出现缺角、密度不均导致的成品断裂问题。振动台的安装位置做了低位设计，将设备整体重心压低，同时搭配阻尼减震结构，可将压制作业时90%以上的余震导向地面，减少震动对设备连接部位的疲劳损伤，延长整体结构的使用寿命。

　　电控操作单元独立布置在主机侧方，采用倾斜式操作面板设计，操作人员站立作业时可自然观察到面板参数与主机作业状态，操作单元内部预留了数据输入输出模块的安装位置，可实现作业参数的快速调整与设备运行状态的实时反馈，控制系统自带操作自锁逻辑，上一工序动作未完成到位时，下一工序的操作指令无法触发，可避免误操作导致的模具碰撞、设备卡滞问题。送料布料单元采用栅格式布料结构，可将送入模腔的原料做均匀摊铺，保证模腔内各位置的原料填充量一致，配合压头的定程压制，可将成型砖坯的厚度误差控制在1mm以内，满足建材产品的尺寸精度要求。成品输送单元采用皮带式输送结构，对接主机的出砖工位，可将成型完成的砖坯平稳输送至后续码垛工位，输送速度可与主机的压制节拍做匹配调整，避免出现砖坯堆积或者输送空转的问题。

　　在安装边界方面，设备主机的安装基础需做硬化找平处理，预留足够的管线布设空间与操作维护通道，各单元对接时需保证输送面、导向面的平面度公差在允许范围内，避免运行过程中出现额外的运动阻力。设备的所有钻套与脱模架位置都配置了可调节的同步摆臂结构，可在安装调试阶段根据实际装配误差做微调，保证钻头与脱模框架的对位精度，减少模具的非正常磨损。额外预留的二次材料输送装置安装位，可根据生产需求加装面料布料机构，实现彩色路面砖、面层特殊处理类砖品的生产，拓展设备的产品覆盖范围。整体结构的运动部件都做了安全防护设计，传动部位加装了可拆卸的防护盖板，既避免作业过程中杂物卷入传动结构，也方便日常的润滑维护与部件检查。
