多安装位折弯钣金承重连接支架结构

　　这款钣金连接支架在工业装配场景里的适配范围很广，小到自动化产线的旁装辅助构件固定，大到通用设备内部的功能模块承托，都能见到这类结构的身影。不同于铸造或机加工的一体式支座，钣金折弯成型的支架在保证结构强度的前提下，能把自重控制在很低的水平，对于有轻量化要求的设备内部装配场景，这类构件的优势非常明显。

　　从实际使用的功能来看，这个支架主要承担两个核心作用，一是作为跨位面的连接过渡件，把两个不在同一安装平面上的构件牢牢固定在一起，抵消设备运行过程中产生的横向、纵向窜动；二是作为局部承托结构，给安装在支架上的小型功能模块提供稳定的支撑基础，避免模块在设备振动工况下出现松脱移位。支架上的多个安装孔位做了差异化的孔径设计，对应不同规格的紧固件，部分孔位做了长圆孔预留，现场装配时可以根据实际对位偏差做小范围的位置调整，降低装配对位的难度，减少现场修配的工作量。

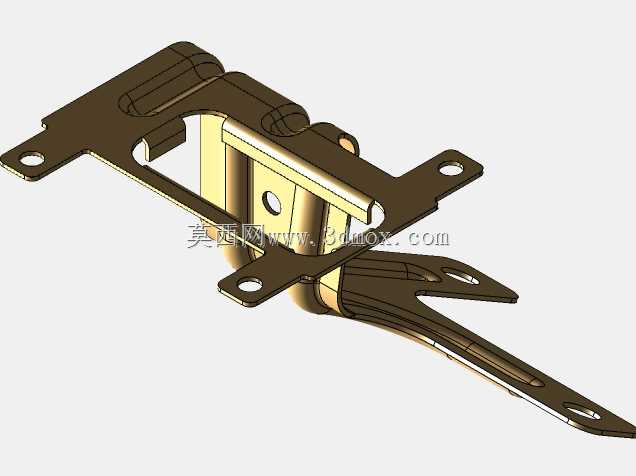

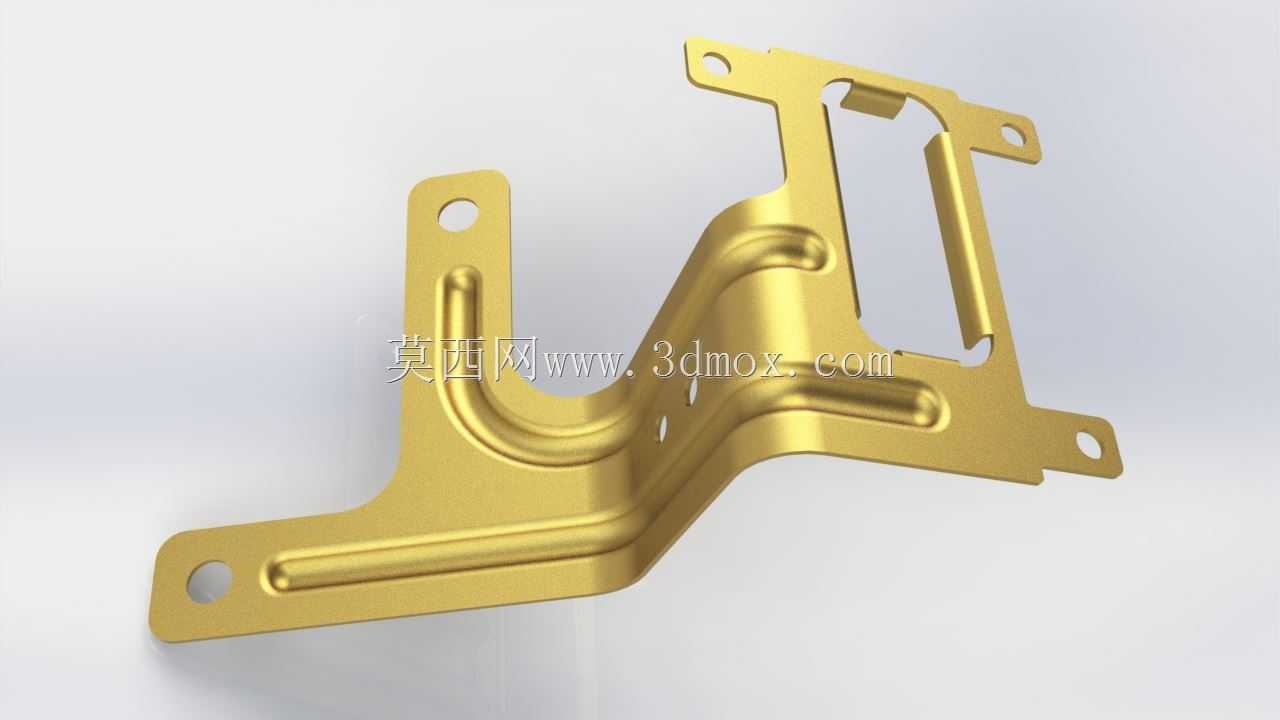

　　设计这类钣金支架的时候，首先要考虑的是折弯处的应力集中问题，你能看到支架所有的折弯圆角都做了平滑过渡，没有尖锐的直角折弯，这是为了避免钣金折弯过程中出现开裂，同时也能减少设备长期运行时折弯处的应力疲劳，延长构件的使用寿命。支架表面压出的加强筋结构不是随意布置的，每一条加强筋的走向都顺着支架受力的方向，在不增加板材厚度的前提下，大幅提升支架的抗弯折、抗扭转变形能力，要是没有这些加强筋，用同样厚度的板材做出来的支架，在承受额定载荷时很容易出现永久变形，根本满足不了长期使用的要求。

　　从安装边界来看，这个支架的三个安装面分别对应三个垂直的装配位面，每个安装面上的孔位间距都做了标准化设计，能适配市面上多数通用设备的安装孔距，不需要额外做转接板就能直接装配。支架的整体外轮廓没有多余的外伸结构，所有边角都做了钝边处理，装配的时候不会划伤操作人员，也不会和周边的其他构件产生运动干涉。中间的镂空区域一方面是为了进一步减轻支架自重，另一方面是给安装在支架上的模块预留走线或者散热的空间，避免线缆被支架挤压破损，也能让模块运行产生的热量顺着镂空区域快速散出，不会在支架和模块之间形成积热区。

　　实际选型使用的时候，要注意核对支架的额定承重范围，虽然加强筋结构提升了整体强度，但毕竟是薄板钣金成型的构件，不能用来承受超过设计载荷的重型部件，要是用在重载场景下，还是要选择更厚板材或者焊接加强结构的支座。另外装配的时候，紧固件的锁紧力矩要控制在合理范围，不能过度锁紧导致安装孔周边的钣金出现凹陷变形，影响连接的可靠性。这类钣金支架的表面处理一般会根据使用场景选择，普通室内工况用电镀防锈就足够，要是用在有腐蚀介质的户外或者车间场景，就要选择喷塑或者镀锌的表面处理版本，提升构件的抗腐蚀能力，延长使用寿命。

　　很多刚接触结构设计的工程师做这类钣金件的时候，容易忽略折弯工艺的预留量，要么是折弯后孔位对位不准，要么是折弯处出现板材撕裂，这个支架的设计就很好地兼顾了工艺性和功能性，所有折弯边的预留尺寸都符合常规钣金折弯的工艺要求，不需要特殊的定制模具就能用普通折弯机加工成型，加工成本很低，适合批量生产使用。在做设备整体结构布局的时候，这类支架可以作为标准件储备，遇到跨位面连接、局部模块承托的需求时，直接选用就能减少重复设计的工作量，缩短设备的研发设计周期。
