钣金机箱外壳折弯冲孔结构设计

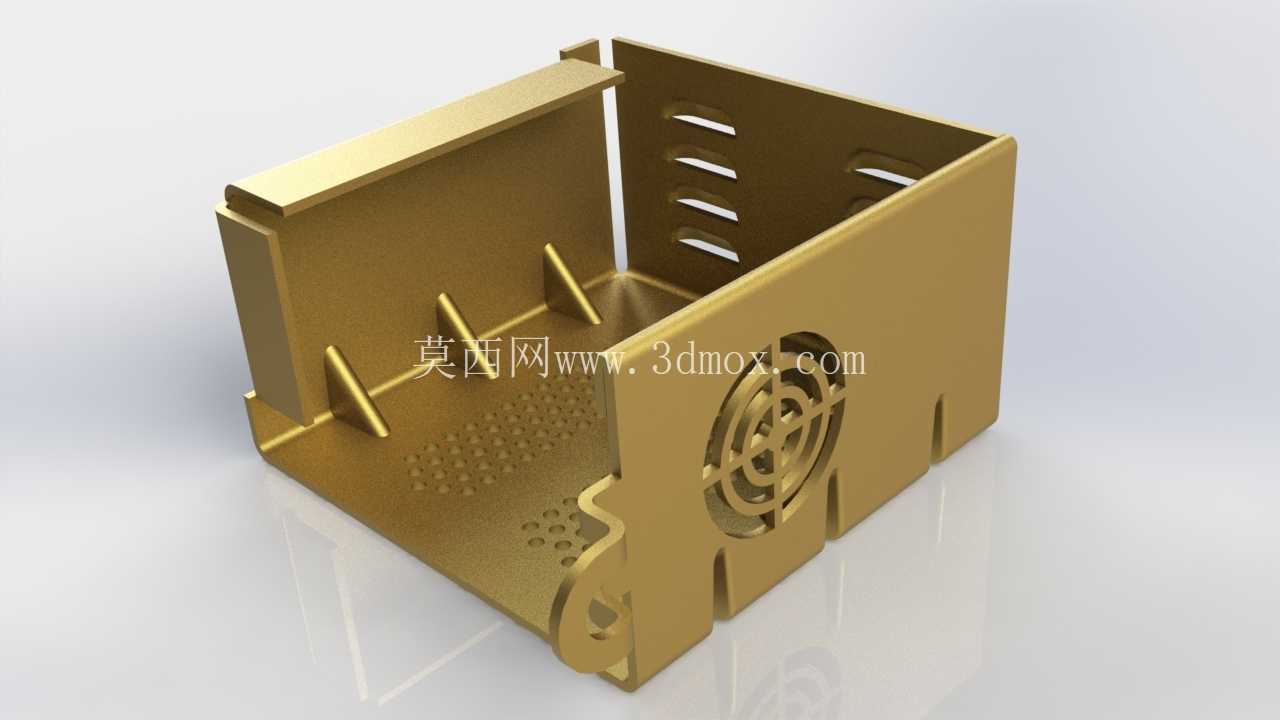

　　钣金机箱外壳在小型控制装置、嵌入式电源模块、工业仪表和桌面型电气设备中承担安装基体、防护隔离和散热导流等作用。该结构以薄板折弯成型为基础，整体呈开口盒状，侧壁、底板和端部翻边通过连续折弯形成刚性框架，减少了额外焊接件和拼装件的数量。底板区域布置有密集小孔，既可作为通风孔，也可在装配时用于线束穿引、定位观察或减重；侧壁设置多组长条散热槽，能够在设备内部发热元件工作时形成自然对流通道，避免热量在封闭腔体内积聚。端部面板采用圆形放射状开孔，中心圆孔与周向槽孔组合，既满足风扇对位或气流通过需求，也兼顾外观识别和板材局部加强。

　　从结构设计思路看，盒体并非简单围合，而是在内部加入多道折弯筋板。这些筋板由板材一体弯折或与侧壁连接形成，能够把较大的平板区域分割成若干小跨度区段，抑制薄板受振动、按压和温度变化时产生的变形。筋板位置对应内部电路板、电源模块或固定支架的可能安装区域，可作为螺钉连接、卡扣限位或支撑接触面。侧壁下缘和开口边缘保留翻边，使板材切口不直接外露，既提高边缘刚度，也改善装配时的安全性。端部两侧的缺口和异形轮廓考虑了外接接口、插接件或装配工具的操作空间，避免外壳合拢后与端子、插头发生干涉。

　　外形边界方面，模型呈现紧凑矩形盒体比例，长宽尺寸服务于内部板卡和元器件排布，高度则由最高元件、走线弯曲半径及散热间隙共同决定。实际建模时需要先确定主板安装孔位、连接器伸出方向、风扇中心高度和脚垫位置，再反推外壳内空尺寸。内壁与元器件之间应保留电气安全间隙，发热芯片与散热孔之间应避免被筋板完全遮挡；底板开孔区不能与主要承重螺钉柱重合，孔边到折弯线也要留出足够距离，防止折弯时孔位拉伸变形。

　　安装逻辑上，该类机箱通常依靠底板孔位、侧壁凸台或内部折弯边固定电气组件。外壳可通过底部螺钉、侧面卡扣或端部盖板完成闭合，设计时需统一基准面：以底板为装配基准，控制两侧壁高度和平行度；以一端面板为接口基准，保证开孔与外部插头、旋钮或风扇同轴。折弯件展开时要核对板材厚度、折弯半径、K因子和扣除量，长条孔距折弯线较近的位置应评估裂纹和变形风险。对于需要批量加工的产品，外形应尽量采用标准板厚和常见冲切工艺，减少特殊斜角和深拉伸特征，使激光切割、数控冲床、折弯和去毛刺工序能够顺畅衔接。

　　在设备运行场景中，外壳不仅遮挡带电部件，还能阻挡灰尘、金属屑和意外触碰。散热槽方向宜与设备内部热气流路径一致，圆形风扇孔周围的放射槽可降低风阻，底板小孔则辅助冷空气进入。若用于振动较大的工位，内部筋板和翻边需要与减振垫、固定耳片配合，避免薄板共振产生噪声。整体结构体现了钣金件以折代焊、以孔代装、以筋补强的典型设计方法，适合在电气控制盒、小型驱动装置、实验仪器外壳和嵌入式终端中应用。
