钣金冲压用金属板材成形工装结构

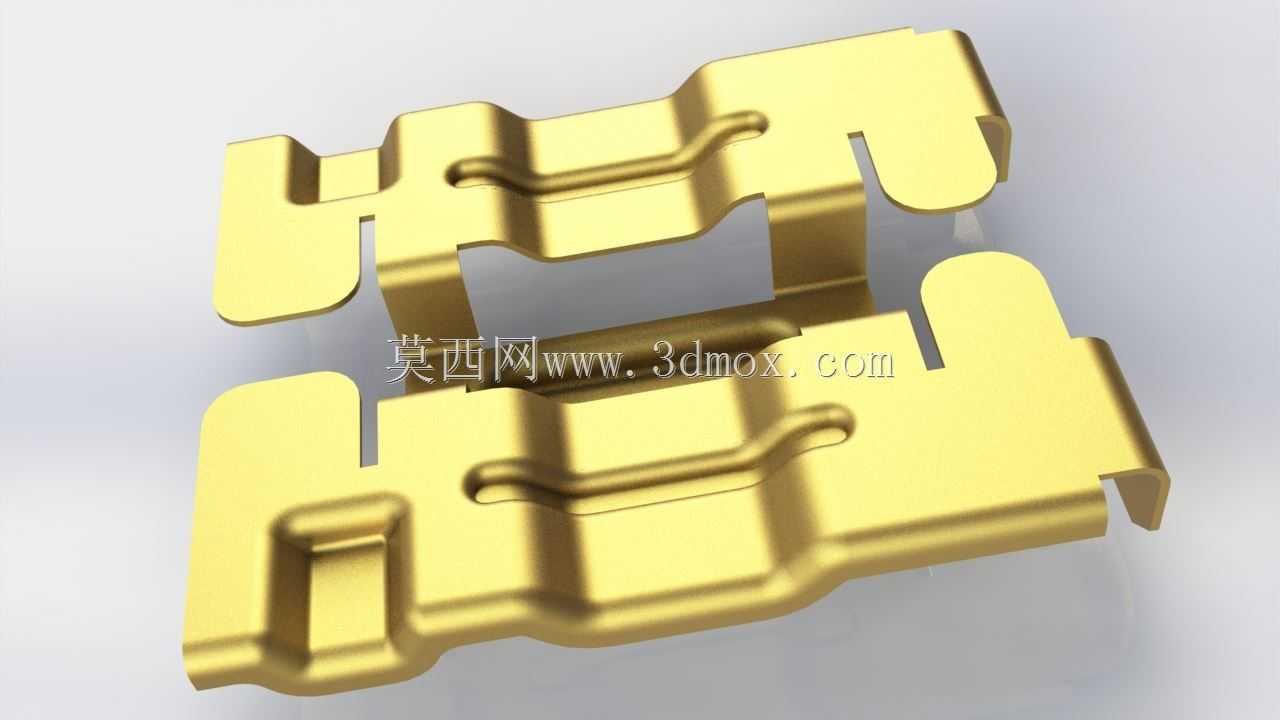

　　这套金属板材成形结构，主要面向薄金属板的批量冷冲压成形工序，常见于电子电器五金配件、小型结构连接件的生产场景，在小型五金冲压生产线、端子类零件加工工位上应用较多，能够直接安装在常规开式压力机的模架工位，配合上下模座完成板材的局部折弯、压筋、成形工序，替代传统多工序分步冲压的零散工装，减少工件多次定位带来的尺寸偏差。从结构设计逻辑来看，整体采用对称式布局，两个成形工位的型面完全镜像，能够在一次冲压行程中完成两个工件的同步成形，有效提升单冲程的加工效率，同时对称结构也能平衡冲压过程中的侧向力，降低压力机滑块的偏载磨损，延长设备与工装的使用寿命。型面设计上，针对金属板材的流动特性做了圆角过渡处理，所有折弯棱边都设置了合理的冲压圆角，

　　避免薄料冲压过程中出现应力集中导致的开裂、起皱问题，中间的凸起压筋结构，能够在成形过程中提升工件自身的结构刚度，让冲压完成的零件在后续装配、使用过程中不易发生形变，满足电子类配件的装配精度要求。安装边界方面，整体结构的外形轮廓适配常规160吨以下开式压力机的工作台安装尺寸，底面为平整的安装基准面，可直接通过压板固定在模座上，不需要额外制作转接底座，型面的工作行程预留了足够的安全距离，能够适配0.3mm到1.2mm厚度的铜、铝、冷轧钢板等常用钣金材料，冲压过程中不需要额外调整模架间隙，仅需根据板材厚度微调压力机滑块下行行程即可完成适配。实际使用过程中，这套成形结构不需要搭配复杂的辅助送料机构，配合常规的条料送料架即可实现连续生产，

　　成形后的工件边缘无明显毛刺，折弯角度公差可以控制在±0.5°以内，压筋位置的尺寸一致性好，能够直接进入后续的表面处理、装配工序，减少二次整形的工作量。设计过程中充分考虑了工装的耐用性，所有与板材接触的工作型面都做了硬化处理思路预留，后续加工时可以通过表面淬火提升型面的耐磨性能，常规生产工况下的使用寿命可以达到百万次冲压以上，维护时仅需要定期检查型面的磨损情况，对磨损位置进行补焊打磨即可恢复精度，不需要整体更换工装，能够有效降低生产环节的工装成本。针对薄料冲压常见的卸料问题，结构上预留了弹性卸料装置的安装位置，冲压完成后可以通过内置的弹性顶件块将工件从型面上顶出，避免工件卡滞在模腔内，保障连续生产的顺畅性，不需要操作人员手动取件，

　　降低生产过程中的安全风险。从成形工艺的角度来看，这套结构将原本需要三道工序完成的切边、折弯、压筋工序整合到一套工装上完成，减少了工件在不同工序间的转运、重复定位环节，不仅提升了生产效率，也避免了多次定位带来的累积误差，让成品零件的尺寸一致性更好，适配大批量自动化生产线的生产节拍要求。
