多孔拼装式机械传动桨轮结构设计

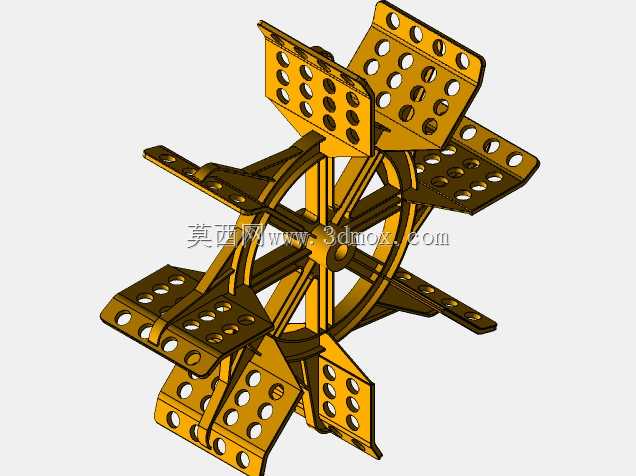

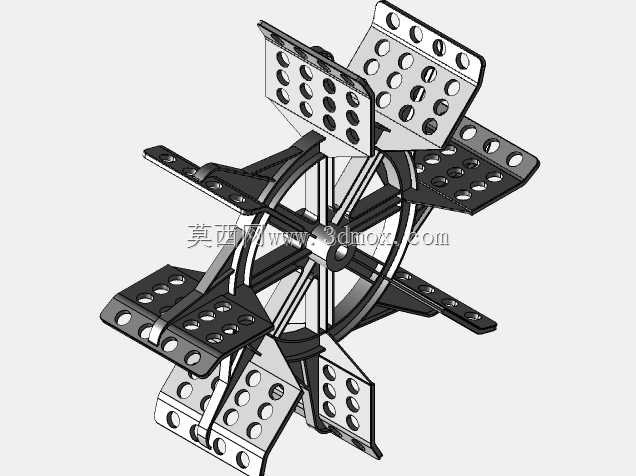

　　这类多孔拼装式桨轮结构，常应用在小型明轮推进设备、教学实验机械装置、模块化拼装传动系统当中，区别于传统一体式铸造或焊接桨轮，它采用板件拼接的结构形式，所有桨叶板与轮辐支撑件都预留了规则排布的安装孔位，不需要定制专用夹具就能完成组装，适配不同的轴系安装需求，在小型水环境作业设备、科普类机械演示装置、模块化机械创新实训场景里有很高的适配性。从实际功能来看，该桨轮在工作时，周向均匀分布的桨叶板会随轮体转动持续拨送介质，既可以在明水场景下作为推进构件产生推力，也能在物料输送场景里作为拨料轮带动散状物料定向移动，板件上的密集孔位一方面能够降低轮体整体自重，减少转动过程中的惯量损耗，另一方面可以在涉水工作时降低水流对桨叶的正面冲击，

　　减少紊流带来的传动震动，提升运转过程的平稳性。设计层面上，整个轮体采用中心轮毂加放射状轮辐的承载结构，轮毂位置预留了与传动轴配合的安装位，轮辐从轮毂向外延伸至轮缘位置，每片桨叶板通过紧固件与轮辐、轮缘形成刚性连接，周向排布的桨叶角度保持一致，确保转动过程中每个桨叶的受力均匀，不会出现偏载导致的轴系磨损。所有板件上的孔位采用等间距排布设计，既可以用来完成自身结构的拼装固定，也预留了拓展安装位，使用者可以根据实际工况需求在桨叶上加装辅助拨片、配重块或者传感元件，不需要对主体结构进行二次打孔加工，避免破坏构件的结构强度。从安装边界来看，该桨轮的整体径向尺寸由轮缘直径决定，轴向尺寸由桨叶板的宽度决定，

　　中心轮毂的内孔尺寸可根据适配的传动轴直径进行调整，安装时只需要保证轮毂与传动轴的同轴度，将紧固件按对角顺序依次锁紧，就能保证轮体的运转精度，不需要做复杂的现场配做加工。结构受力层面，放射状布置的轮辐将桨叶工作时受到的载荷均匀传递到中心轮毂，避免局部应力集中导致的板件变形，每片桨叶采用折弯成型的板件结构，相比平板式桨叶拥有更高的抗弯折强度，即使在承受较大介质阻力的工况下，也不会出现桨叶弯折变形的问题。在实际选型适配时，需要根据工作场景的载荷大小确定板件的材质厚度，如果是用于教学演示或轻载传动场景，采用轻质合金板件就能满足强度需求，同时进一步降低整体重量；如果是用于重载推进或工业物料拨送场景，可以更换强度更高的钢板材质，

　　配合更高强度等级的紧固件，就能满足大载荷下的使用需求。这种拼装式结构相比一体式桨轮还有一个明显的优势，就是当某一片桨叶出现磨损或损坏时，只需要拆卸对应位置的紧固件更换单片桨叶即可，不需要将整个轮体报废更换，大幅降低了后期维护的成本与停机时间。另外，板件上的多孔设计也方便对轮体做动平衡调整，在试运转过程中如果发现轮体存在动平衡偏差，可以通过在对应孔位加装配重块的方式快速校准，不需要对结构做切削加工，校准过程更加便捷。在装配过程中，需要注意每片桨叶的安装角度保持一致，角度偏差过大会导致转动过程中每个桨叶的受力不均，引发周期性震动，长期运转会加速轴承与传动轴的磨损；紧固件锁紧时需要加装防松垫片，避免长期震动工况下紧固件松动导致结构失效。
