亚德客AR2000气源调压阀三维结构设计

　　在气动控制系统的实际搭建场景中，气源输出的压缩空气往往存在压力波动、超出下游元件额定工作压力的问题，若直接接入气缸、电磁阀等执行与控制元件，轻则导致气动执行机构动作力度失准、设备运行节拍紊乱，重则造成密封件过载损坏、元件寿命大幅缩短，这台AR2000调压阀就是气源处理单元里承担压力稳定输出的核心部件。从实际工况适配来看，这类调压阀普遍应用在轻工自动化生产线、小型气动工装夹具、台式气动加工设备的气路前端，适配1/2口径的气路连接，能够将上游0-1MPa区间的输入压缩空气，稳定调节至下游设备需要的0.05-0.85MPa工作区间，全程带溢流稳压特性，当下游气路压力出现瞬时超压时，可通过溢流结构自动泄放多余压力，避免下游元件承压异常。

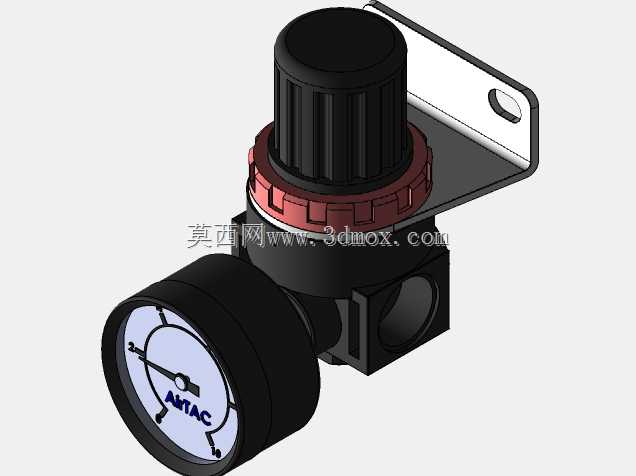

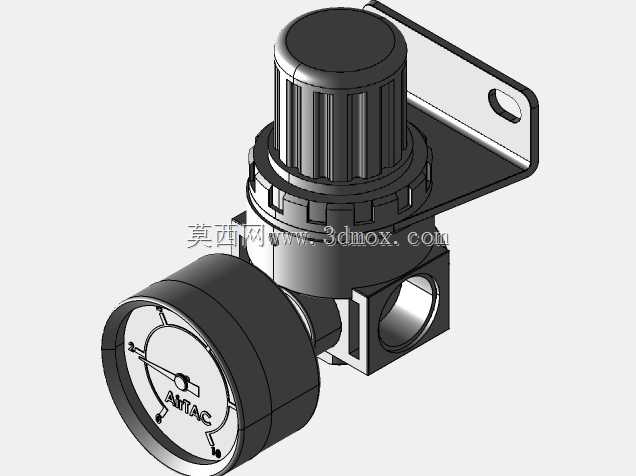

　　从结构设计逻辑来看，整个模型完全还原实物的装配层级：顶部的滚花调节旋钮采用竖向防滑筋结构，方便操作人员在带劳保手套的工况下直接旋转调压，无需额外工具；旋钮下方的红色锁紧圈是压力锁定结构，调压完成后旋转该圈即可锁定调节螺杆位置，避免设备运行过程中受振动、误触导致压力偏移；阀体主体采用压铸铝合金的等壁厚结构，在保证气腔承压强度的前提下尽可能压缩整体重量，侧面集成的安装支架带长圆形安装孔，可兼容不同孔距的设备安装面，安装时不需要额外制作转接板，直接通过螺栓即可固定在设备机架或者气路安装板上。阀体正面集成的轴向压力表，表盘刻度清晰对应0-1MPa的压力区间，表盘上的品牌标识位置、指针限位结构都做了还原，操作人员站在设备正面即可直接读取当前输出压力值，不需要俯身或者额外加装外接压力表，减少气路接头的泄漏点。

　　从安装边界尺寸来看，这款调压阀的整体宽度控制在60mm以内，含安装支架的总高度不超过120mm，进出气口采用同轴同高设计，气路排布时可以直接采用直通式配管，不需要额外做管路弯折，能够有效压缩气路安装的占用空间；阀体底部的溢流孔位置做了下沉设计，溢流排出的气体不会直接冲刷安装面，避免长期使用时对安装机架造成锈蚀。建模过程中严格遵循气动元件的设计规范，所有密封槽的尺寸、配合面的公差带都参考实物的装配要求做了还原，调节螺杆与阀体之间的配合段、膜片安装腔的结构都做了完整呈现，既可以作为气动系统设计时的选型占位模型，也可以用于设备运维培训时的结构拆解演示，帮助技术人员快速理解调压阀的内部工作逻辑，在做气路布局时提前预留好安装、操作、维护的空间，避免出现安装完成后调节旋钮被其他管路或者结构件挡住、无法操作的问题。在做小型自动化设备的气路设计时，这类调压阀通常和空气过滤器、油雾器组成气源处理三联件，不过在部分对气源洁净度要求不高、不需要油雾润滑的工况下，也可以单独作为调压单元使用，模型还原的安装支架结构可以直接和同系列的过滤元件支架拼接，不需要额外更换安装配件，适配不同配置的气源处理方案搭建需求。
