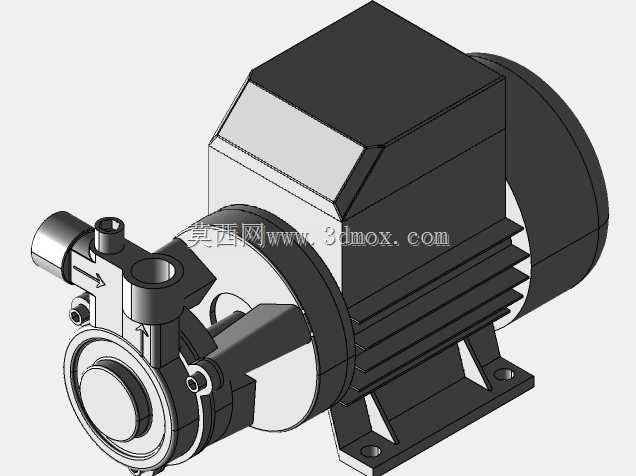

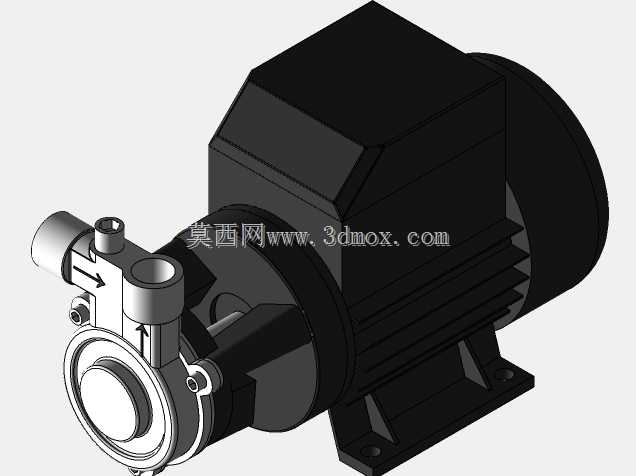

0.32KW1/2接口直联式清水离心泵结构

　　这款小功率直联式离心泵，核心适配民用建筑给排水、小型暖通循环、实验室流体输送、小型加工设备冷却供水这类对安装空间要求紧凑、流量扬程需求适中的场景，日常工况下多用来输送清水或物理化学性质接近清水的无颗粒介质，避免叶轮被固体杂质卡滞损坏。从结构设计来看，采用电机与泵体直联的布局，省去了传统联轴器连接的冗余结构，大幅压缩了整机轴向尺寸，能适配机柜内、设备夹层这类狭窄安装位，不需要额外预留联轴器拆装的操作空间，对集成式小型供水单元的布局设计十分友好。泵头部分采用径向进水、切向出水的流道布局，进水口与出水口均为1/2英寸管螺纹接口，能直接匹配常规4分水管路，不需要额外做变径接头转接，减少管路连接点的泄漏风险；泵腔内部的叶轮采用闭式结构，

　　流道做了圆弧过渡处理，能在0.32KW的额定功率下，兼顾小流量工况的扬程输出与运行效率，避免小功率下出现气蚀余量不足的问题。电机部分采用封闭风冷式机壳，外壳的散热筋沿轴向平行排布，能在直联结构下保证电机运行时的热量快速散出，机壳底部的安装脚做了一体化铸造成型，安装孔位的同轴度公差控制在0.1mm以内，安装时不需要反复调整泵轴与电机轴的对中精度，降低现场安装的调试难度。从安装边界来看，整机的重心落在安装脚的支撑面中心范围内，卧式安装时不需要额外做配重固定，只要通过螺栓将安装脚与安装基座锁紧，就能保证运行时的振动值控制在允许范围内；进出口的管螺纹轴线与安装基准面平行，管路对接时不会产生额外的安装应力，避免长期运行后泵壳出现应力开裂。

　　设计过程中，泵头与电机的连接密封采用机械密封结构，相比传统填料密封，泄漏量更小，运行时的摩擦阻力更低，能减少不必要的功率损耗，同时密封件的更换不需要完全拆解泵体，只要拆下泵端盖就能完成密封件更换，后期维护的操作门槛更低。泵体的进水侧预留了排气螺塞位置，首次启动前可以通过该螺塞排净泵腔内的空气，避免空转造成机械密封干磨损坏；出水侧可以根据使用需求加装压力表接口，实时监测出口压力，方便用户判断泵的运行状态。在实际选型适配时，这款泵的输出功率适配的扬程范围能覆盖3-5层民用建筑的自来水增压，也能匹配小型冷水机、激光切割机这类工业设备的冷却循环回路，介质温度不超过80℃的工况下都能稳定运行，不需要额外做耐高温密封改装。

　　整机的外部轮廓没有突出的尖锐结构，所有连接螺栓的端头都做了沉台处理，安装在人员可触及的区域时也不会造成磕碰损伤，适配场景更加灵活。建模过程中对泵体的壁厚做了等比例还原，泵壳的壁厚满足1.0MPa工作压力下的强度要求，安装脚的加强筋布局也完全参照实际产品的受力方向设计，能直观反映设备的实际安装尺寸与接口位置，方便设计人员在做管路布局、设备集成时直接参考，不需要反复核对实物尺寸。
