1/2英寸套筒R100径向压力表结构设计

　　这款径向安装的压力表，采用1/2英寸套筒式连接接口，表壳直径为R100规格，是工业管路系统中最常用的压力检测元件之一。在实际工程应用中，这类压力表广泛适配液压站、气动管路、给排水系统、工业锅炉、压缩空气管网等场景，用来实时监测管路内部的流体压力数值，为系统运行状态判断、压力阈值调控、故障预警提供最直接的可视化数据支撑。

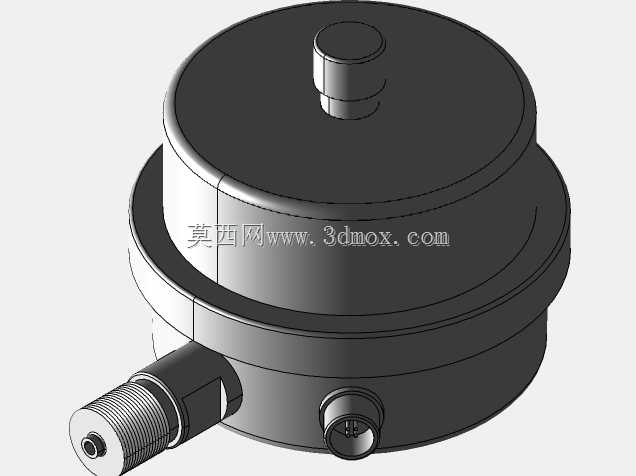

　　从结构设计逻辑来看，这款模型完整还原了实物的装配层级：最外层是金属冲压成型的圆形表壳，承担内部机芯的防护作用，表壳侧面预留的径向连接接头是压力介质进入表内的通道，接头处的外螺纹结构可以直接和管路端的内螺纹套筒配合，1/2英寸的接口规格属于工业管路的通用通径，适配绝大多数中低压流体输送场景的安装需求，不需要额外做变径转接，能有效减少管路连接点的泄漏风险。表壳顶部的红色凸起部件是泄压堵头，当表内弹簧管因为过载、疲劳出现破损导致内部压力异常升高时，这个堵头会优先泄压，避免表盖玻璃爆裂造成安全事故，这个细节是工业压力表强制要求的安全结构，建模时完整还原了堵头和表壳的配合间隙，没有做简化省略。

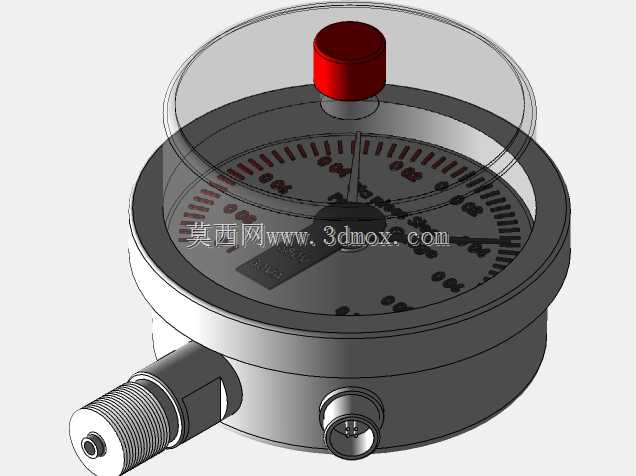

　　表盘部分的设计完全遵循工业仪表的可读性要求，圆形刻度盘沿圆周均匀排布压力刻度，双指针结构分别对应实时压力指示和超限压力记忆——黑色主指针随弹簧管形变实时转动，红色副针可以记录管路运行过程中出现的最高压力值，方便运维人员巡检时掌握系统的压力波动峰值，不需要全程值守记录。透明表盖采用内嵌式装配，和表壳之间通过卷边结构压合密封，防护等级可以满足一般工业车间的防尘、防溅水要求，建模时还原了表盖的透明材质属性和边缘的压合结构，能清晰看到内部表盘和指针的层级关系。

　　从安装边界来看，这款R100规格的压力表，表壳轴向厚度控制在合理范围，径向接头伸出长度适配标准管路安装间距，安装时只需要在管路对应位置预留110mm直径的操作空间，就能完成表盘的固定和接头的拧紧作业，不需要额外的安装支架，直接通过螺纹接头承重即可，适合在管路密集的阀组区域安装，不会和周边的阀门、管路接头产生空间干涉。接头内部的压力导入通道做了平滑过渡设计，避免流体直接冲击弹簧管造成指针抖动，这个结构细节在模型里也做了还原，能看到通道和弹簧管输入端的对接位置没有直角突变，符合流体力学的减阻要求。

　　在功能特性上，这款压力表属于弹簧管式机械压力表，不需要外接供电，完全依靠流体压力推动弹簧管形变，通过齿轮传动机构带动指针转动，可靠性极高，在供电不稳定的工业现场也能正常工作，测量范围覆盖中低压区间，适配绝大多数常规工业场景的压力检测需求。建模时完整拆分了表壳、接头、弹簧管机芯、齿轮传动组、指针、表盘、表盖、泄压堵头这些独立零件，每个零件的配合公差都按照实际装配要求做了预留，比如表盖和表壳的配合间隙、指针和机芯轴的配合尺寸、接头螺纹的牙型参数都符合通用工业标准，既可以用来做管路系统的装配干涉检查，也可以作为压力表选型的可视化参考，还能用于教学场景下的机械仪表结构拆解演示。

　　实际选型使用时，这类径向压力表要注意安装位置要避开管路的弯头、变径等流态紊乱的区域，保证测量数值的准确性，同时安装时要在螺纹处缠绕密封带，避免接口处出现泄漏，这款模型的接头螺纹长度按照标准密封要求设计，预留了足够的密封带缠绕空间，不会出现螺纹拧到底仍然密封不严的问题。表壳背部的小接口是校验接口，可以在校验压力表精度时连接标准压力源，不需要把压力表从管路上拆下来就能完成精度校验，减少运维的工作量，这个细节结构在模型里也做了完整还原，没有做简化处理。
