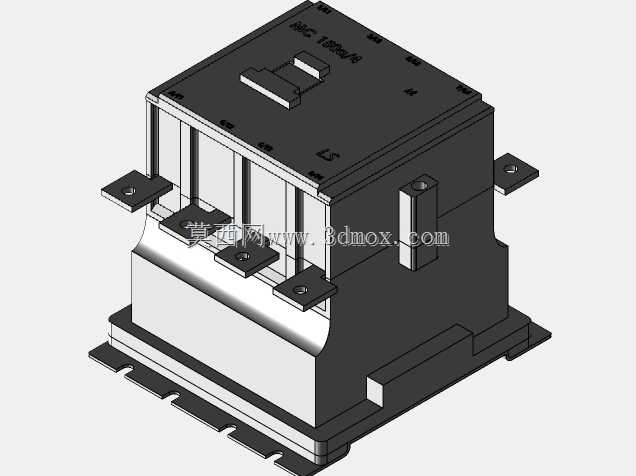

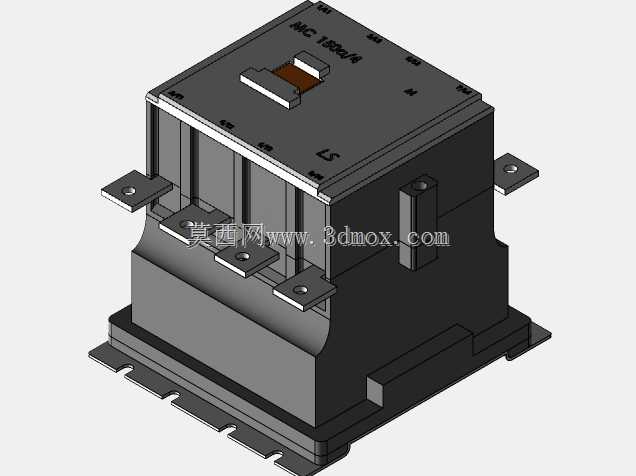

150A规格LS电磁接触器三维结构模型

　　这款150A规格的LS接触器三维模型，完整还原了实物的结构细节，可直接用于低压配电柜体、工业自动化产线控制柜、大功率电机启停回路的三维布局设计与干涉校验。从实际工程应用来看，这类额定电流150A的交流接触器，主要承担主回路的频繁通断控制任务，常见于工厂低压配电系统的馈电回路、30-55kW三相异步电机的直接启停控制、大功率加热设备的电源投切场景，相比小容量接触器，其主触头的载流裕量、灭弧结构的设计都有明显的结构强化。

　　模型的结构设计完全贴合实物的工程逻辑：主体采用上下分层的壳体结构，上部为电磁驱动机构与辅助触头的安装腔，顶部设置的操作件可直观显示触头的分合状态，壳体表面模压的极性标识、相序标识都做了还原，方便布局时快速识别接线位置；下部为主触头腔体与安装基座，三对主接线端子采用板式接线结构，每个端子都预留了足够的螺栓紧固操作空间，端子伸出的安装耳带标准安装孔，可匹配常规的铜接线端子压接后的固定需求。两侧的辅助安装支架用于扩展辅助触头模块、机械联锁附件，基座底部的卡装结构可直接卡接在标准35mm电气安装导轨上，同时基座预留的固定孔也支持螺栓固定式安装，适配不同柜体的安装需求。

　　从安装边界来看，模型还原的外形尺寸完全匹配同规格实物的安装尺寸，主回路端子的相间距满足低压电气的安全爬电距离要求，接线端子的朝向、操作件的位置都符合常规柜内布局的操作习惯，设计时无需额外调整结构即可直接导入柜体装配体，用于校验柜内铜排走向、线缆弯曲半径、与周边断路器、热继电器等元件的安全间隙。灭弧腔的结构在模型中做了完整还原，三极独立的灭弧室分隔结构，可直观体现主触头分断时的电弧隔离路径，在做柜内绝缘安全校验时，可直接参考模型的腔体轮廓预留对应的安全距离。

　　建模过程中对结构细节的还原度较高，包括壳体的分型线、安装卡扣的结构、端子的固定螺栓凸台、基座的散热槽结构都有体现，没有做过度的简化处理，在做虚拟样机调试时，可直接模拟接触器的分合动作行程，校验与周边元件的运动干涉，比如柜门关闭时是否会触碰接触器顶部的操作件、柜内走线槽的布置是否会遮挡接线端子的操作空间。这类大电流接触器在选型布局时，往往需要考虑周边的散热空间，模型的外轮廓尺寸可直接作为散热裕量预留的参考边界，确保柜内温升满足设计要求。

　　从结构设计的角度看，这款模型的结构拆分逻辑完全贴合实物的装配关系，壳体的连接卡扣、内部铁芯的安装位置、触头支持件的运动导向结构都做了对应还原，对于需要做二次开发、定制化附件设计的工程师来说，可直接在这个模型基础上修改匹配结构，无需重新测绘实物，能大幅缩短设计周期。主接线端子的安装面平面度、安装孔位的同轴度都在模型中做了准确还原，导入装配体后可直接生成对应的铜排连接模型，减少重复建模的工作量。
