LEMO多芯圆形插座连接器结构设计

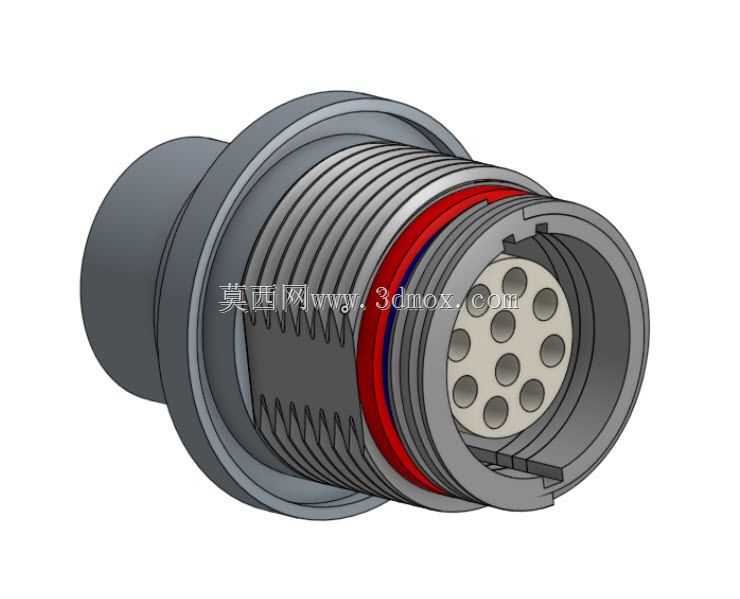

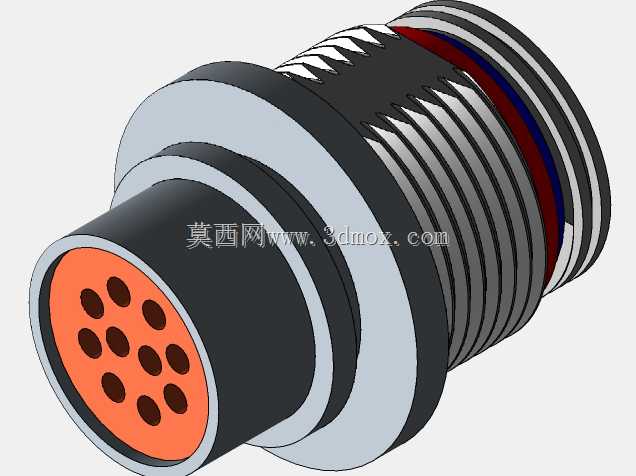

　　这款LEMO规格的圆形多芯插座连接器，主要面向需要频繁插拔、高可靠性信号与小功率电源传输的设备场景，常见于测试测量仪器、医疗诊断设备、工业检测传感装置、广电音视频传输设备以及特种移动装备的面板互连部位，承担设备内部电路与外部线缆之间的可拆卸连接功能，在保证接触可靠性的同时，兼顾安装后的结构密封性与抗振性能。从结构设计逻辑来看，该款连接器采用面板后侧安装的固定形式，主体外壳设置有外螺纹段，配套锁紧螺母即可完成在设备面板开孔处的紧固，安装时需提前确认面板开孔直径与螺纹段长度的匹配关系，外壳尾部的延伸段可适配线缆护套或者尾部防护结构，避免线缆弯折处出现应力集中导致的芯线断裂。接触端采用插孔式接触件布局，绝缘基座上均匀排布9个接触点位，

　　每个接触件与基座之间采用过盈压装固定，保证接触件在插拔受力过程中不会出现移位，接触件表面通常做镀金处理，降低接触电阻的同时提升抗腐蚀能力，适配多通道低频信号或者小电流电源的传输需求，不同点位之间的绝缘间距满足低压电气间隙要求，避免相邻芯线之间出现信号串扰或者击穿风险。连接器对接端设置有多层密封结构，其中红色与深色的环形密封圈分别承担径向密封与端面密封的作用，当配套的插头插入到位后，密封圈被挤压填充对接面的间隙，可达到一定的防尘防水等级，适配存在少量溅洒、粉尘的工业使用环境；外壳外侧的滚花与卡槽结构，一方面用于和插头的锁紧结构配合，实现插拔后的快速锁止，防止设备运行过程中受振动出现连接器松脱，另一方面也可作为安装时的辅助受力位，

　　方便装配人员调整连接器的安装角度。从安装边界尺寸来看，该连接器的面板安装段外径适配常规圆形连接器开孔尺寸，对接端的插入深度需要在设备内部预留足够的空间，避免与内部的PCB板或者结构筋位产生干涉，尾部出线方向需要预留线缆弯曲半径，通常要求弯曲半径不小于线缆外径的6倍，保证线缆布线顺畅。在实际选型应用中，这类连接器需要匹配对应芯数、同系列的LEMO插头使用，不同芯数的产品接触件排布存在差异，无法实现混插，可有效避免现场接线时的误插问题；外壳采用金属材质加工，具备良好的电磁屏蔽效果，当连接器与设备金属面板可靠导通时，可将外部电磁干扰通过外壳导至设备接地端，提升内部信号传输的稳定性，尤其适合微弱传感信号的传输场景。

　　建模过程中需要重点关注几个配合尺寸的公差控制：首先是外壳对接端的内径与插头外径的配合公差，既要保证插头可以顺畅插入，又要避免间隙过大导致密封圈压缩量不足影响密封效果；其次是绝缘基座上接触件安装孔的位置度公差，需要保证插头插针可以顺利对准插孔，不会出现插针顶弯或者接触不良的问题；另外是安装螺纹的公差等级，需要保证配套锁紧螺母可以顺畅旋合，同时螺纹配合不会出现过大旷量导致连接器安装后出现晃动。在结构细节上，连接器外壳的边角处均做了圆角过渡处理，避免装配过程中锐边划伤操作人员或者线缆绝缘层，对接端的导向槽结构可引导插头以正确角度插入，减少盲插时的对位难度，提升现场接线的操作效率。
