立式标签分发剥离设备三维结构设计

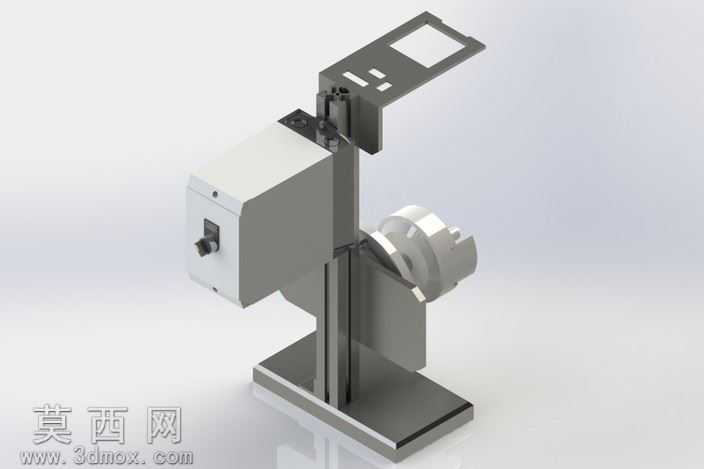

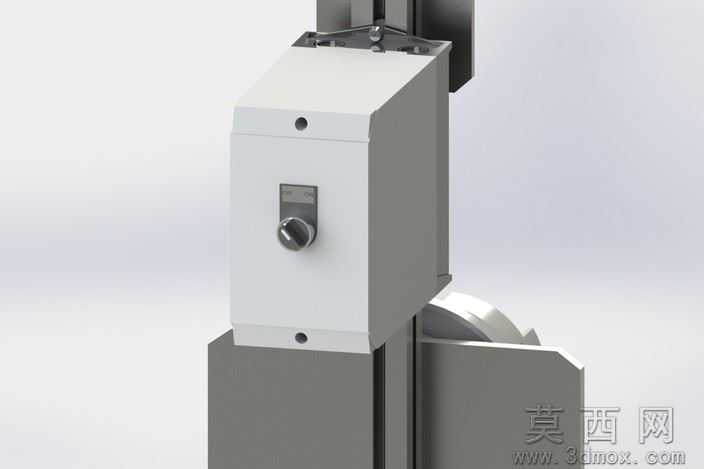

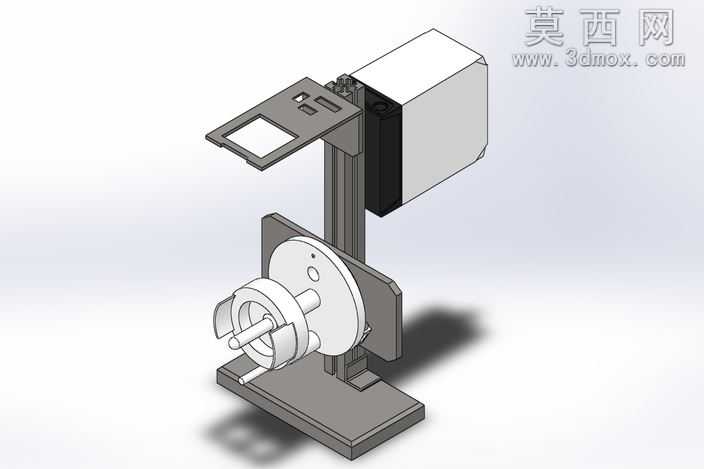

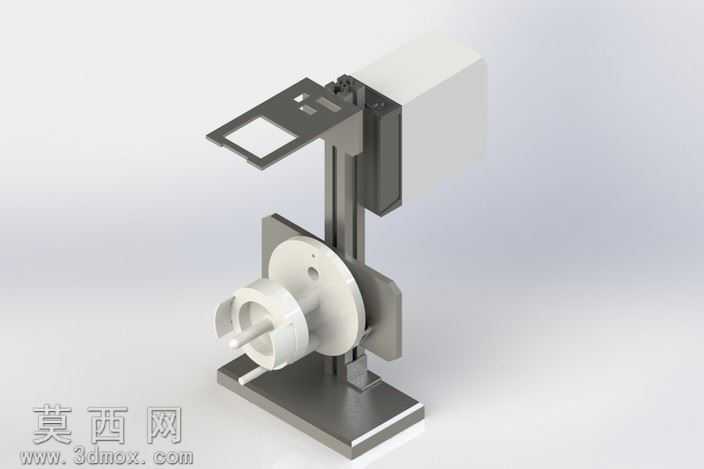

本作品为立式标签分发设备的三维建模成果，建模过程严格遵循工业贴标辅助设备的实际功能逻辑，先完成整体空间布局的框架搭建，确定立式立柱作为核心支撑的结构走向，再逐一拆分各个功能模块进行精细化建模。模型整体采用立式落地结构，底部为厚重的方形金属底座，通过增加底部配重保障设备放置与运行的稳定性，立柱采用双轨式型材结构，既保证支撑强度，也为上部的标签承托平台预留了高度调节的结构空间。上部的标签承托平台设计有镂空定位槽，可适配不同规格的标签承接工位，平台与立柱之间通过滑动连接块实现固定，可根据实际使用需求调整平台的高度与前后位置。下部的标签料卷安装机构，设置了带定位凸台的料卷轴，可适配标准卷装标签的内孔尺寸，料卷旁侧设置了导向挡片，避免标签卷转动放料时出现偏移脱轨的问题，料卷与上部出标位置之间设置了张紧导向结构，保证标签带输送过程中保持合适的张紧力，避免标签带松弛导致的出标卡顿。建模过程中对各个部件的装配间隙做了精准还原，比如滑动连接块与立柱之间的配合间隙、料卷轴与挡片的转动间隙都按照实际装配公差设置，保障模型可直接用于后续的结构验证与装配模拟。材质渲染方面，底座、立柱、连接块等金属结构件采用哑光磨砂金属材质，还原工业铝合金与冷轧钢的真实质感，料卷轴、导向挡片等与标签接触的部件采用亮面白色工程塑料材质，区分不同功能部件的材质属性，标签卷部分模拟了纸质标签卷的哑光质感，整体渲染光影柔和，清晰展现各个部件的结构轮廓与装配关系。设计思路上围绕标签的自动剥离分发核心功能，简化了不必要的冗余结构，整体结构紧凑占地空间小，既可以作为独立的手动标签分发工位使用，也可拓展对接自动化贴标生产线，作为标签供给单元完成标签的自动输出，模型完整还原了设备的所有结构细节，无缺失的装配部件，可用于结构演示、方案沟通以及后续的加工生产参考。
