多线缆适配自动剥线设备结构设计

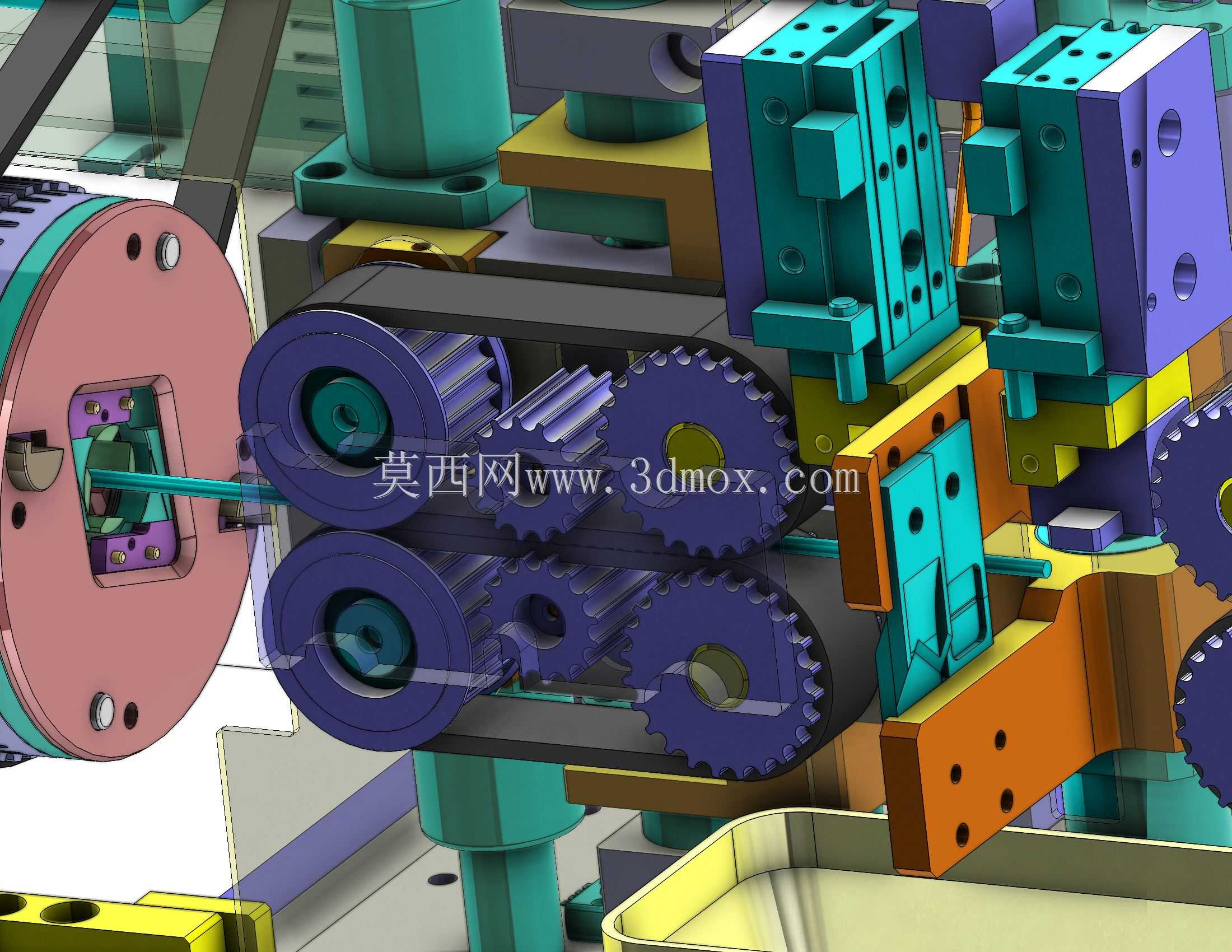

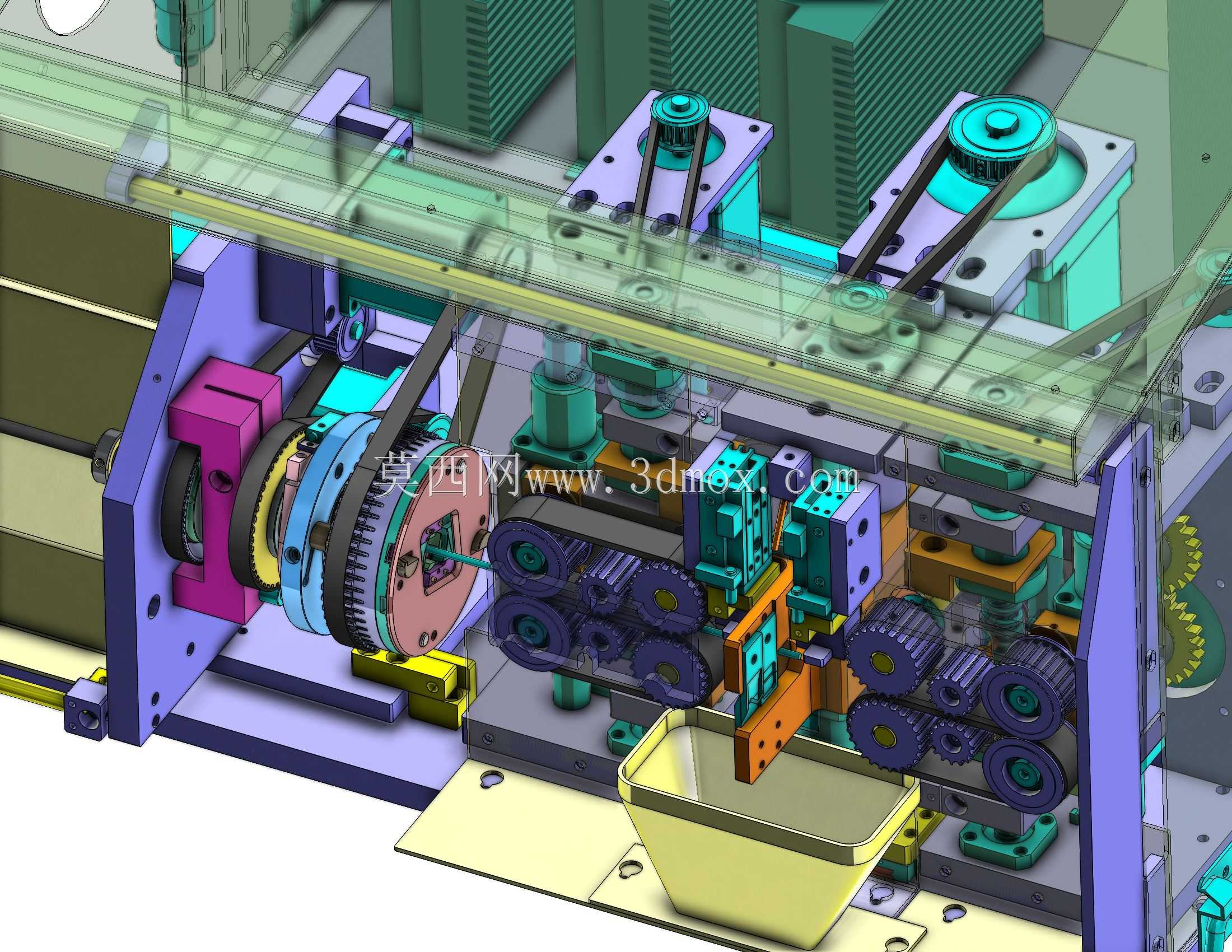

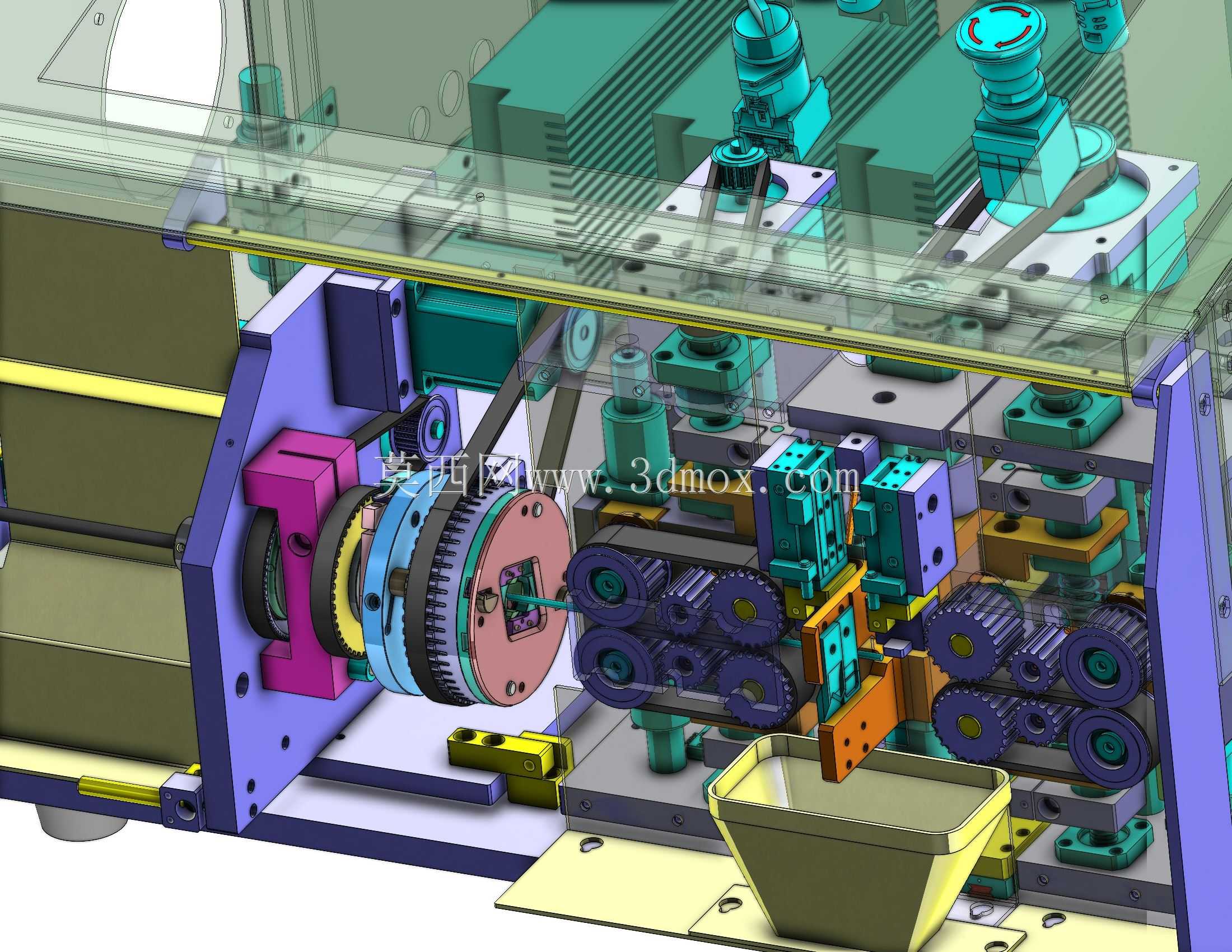

　　这套剥线设备的结构设计，核心围绕线束加工车间多规格线缆的连续处理需求展开，日常作业中可覆盖电子线束、电力线缆、多芯护套线等不同品类线材的端头剥除作业，适配线束组装、家电生产、电气柜装配等多个场景的前端线材预处理工序，替代传统人工持美工刀、剥线钳的手动作业模式，规避人工剥线时易出现的线芯划伤、绝缘层残留、剥切长度不一致等质量问题。从功能布局来看，设备集成了多组协同作业的功能单元：入料端设置的可调式导向轮组，可根据待加工线缆的外径快速调整导向间隙，避免线缆送进过程中出现偏摆、卡滞问题，导向轮表面做了滚花防滑处理，即便外层是光滑的PVC、PE绝缘材质，也能保证送进过程无打滑，送料精度控制在毫米级。送料单元采用多组啮合齿轮配合压轮的结构，

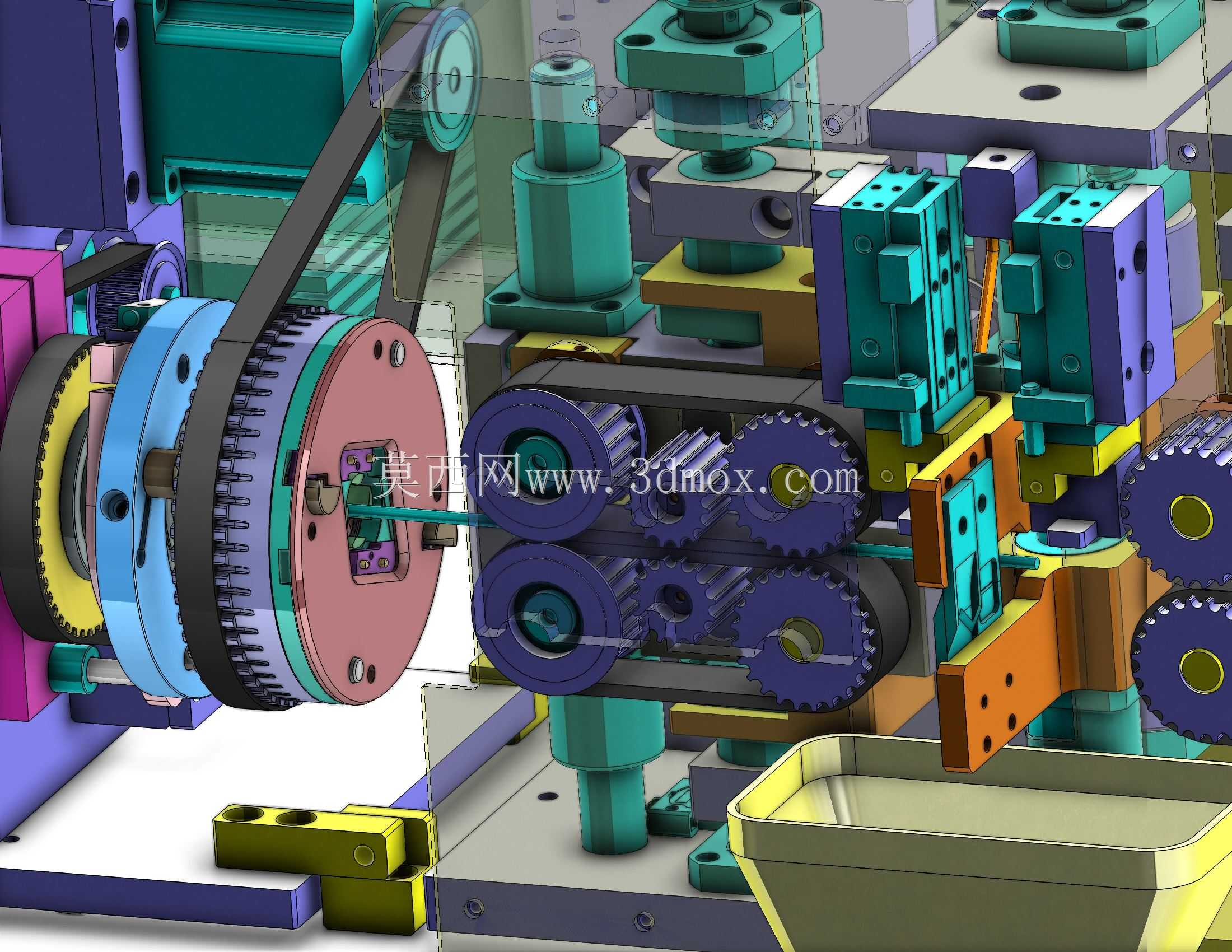

　　齿轮传动的背隙经过严格调校，保证送料长度的重复精度，压轮的压紧力可通过侧边的调节旋钮微调，针对不同硬度的绝缘层、不同线径的线缆匹配对应的压紧力，既不会因压力过大压伤内部线芯，也不会因压力不足导致送料打滑。剥切执行端采用了双刃口可调的裁切结构，上刀与下刀的重合度、切入深度都可通过微调机构调整，作业时可根据线缆绝缘层厚度设置切入深度，仅切断绝缘层而不损伤内部铜芯或铝芯，针对多芯线缆还可实现半剥、全剥两种模式切换，半剥状态下绝缘层不会完全脱离线缆，方便后续端子压接工序的操作，全剥模式则直接将定长的绝缘层从线端剥离脱落。设备的出料端设置了倾斜导料槽，剥离下来的绝缘皮废料会顺着导料槽滑入下方的废料收集盒，

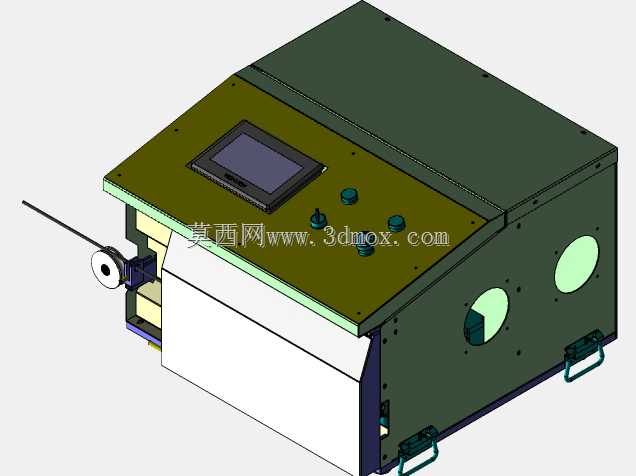

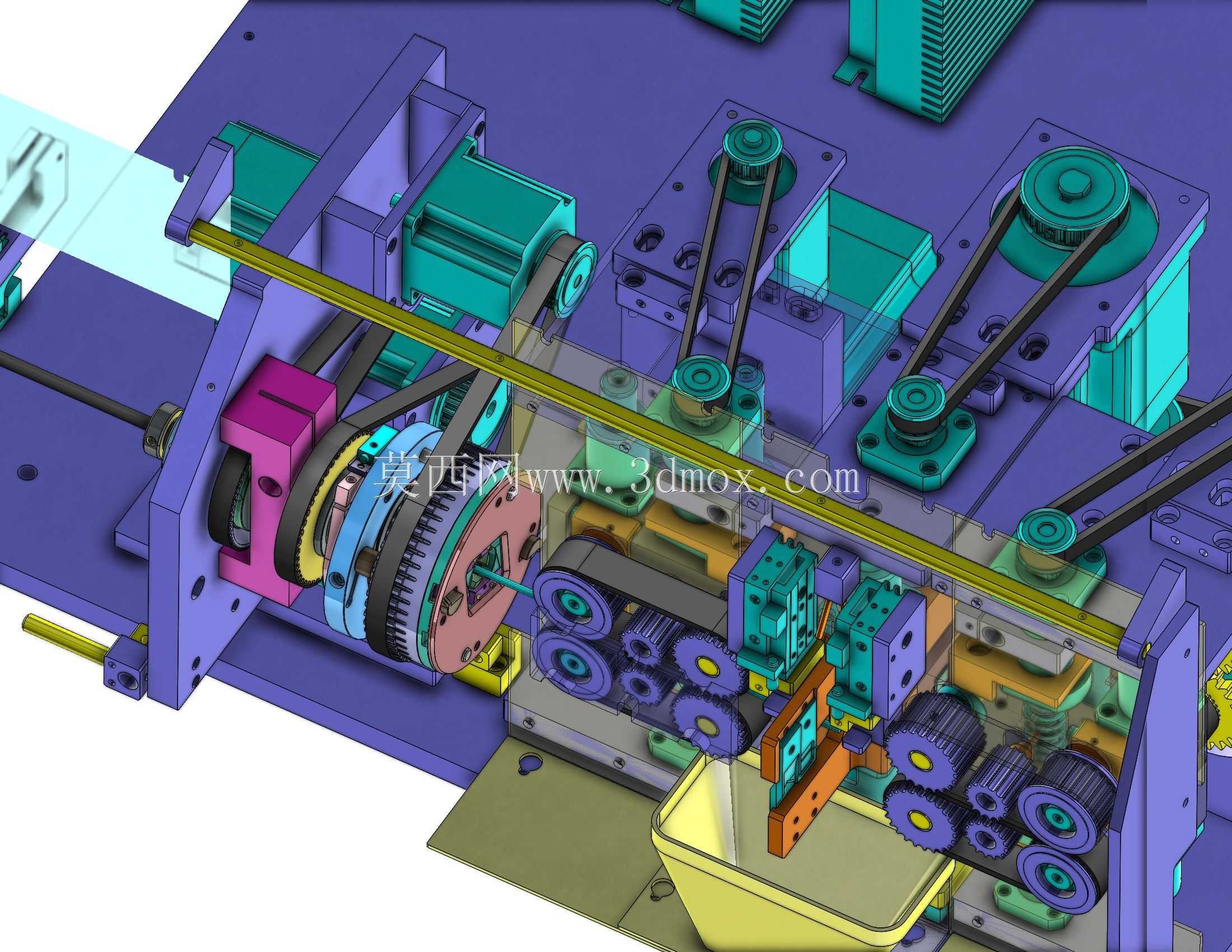

　　避免废料散落堆积在设备台面上影响连续作业。从设计思路上，整套结构优先考虑了设备的调试便捷性与维护性，所有功能单元都采用模块化安装设计，导向轮组、送料压轮、裁切刀座都可通过快拆结构单独拆卸更换，当处理特殊规格线缆需要更换适配工装时，无需拆解整个设备机架，仅需更换对应模块即可快速完成切换，大幅缩短换型调试的时间。传动部分的齿轮组全部集中布置在设备中部的安装立板上，啮合位置都预留了润滑注油孔，日常维护时可直接通过注油孔加注润滑脂，无需拆开传动护罩。关于安装边界，整套设备的机架采用标准铝型材拼接搭建，底部预留了标准的设备安装孔位，可直接固定在生产线的工作台面上，也可搭配独立的移动机架放置在线材加工区域，设备的操作侧预留了足够的手部操作空间，

　　调试换刀时无需探身到设备内部，所有调节旋钮都布置在设备正面伸手可及的位置，无需绕到设备背面操作。设备的各运动部件都设置了安全防护挡板，作业时操作人员的手部不会直接接触到运动的齿轮与裁切刀具，避免工伤风险。在实际产线适配中，这套剥线结构既可以作为独立设备单独使用，完成单根线缆的定长剥线作业，也可以通过预留的通讯接口与后续的端子压接机、线束组装线对接，实现线缆从送进、剥线到端子压接的全流程自动化作业，无需人工中转搬运。针对不同的生产节拍需求，送料速度可通过传动系统的调速结构进行调整，小批量多规格生产时可降低速度方便调试，大批量单规格生产时可提升速度匹配产线节拍。裁切刀的材质选用了高硬度合金工具钢，长期裁切硬质绝缘层也不易出现刃口卷边、磨损的问题，延长了刀具的更换周期，减少日常维护的耗材成本。导向轮与压轮采用了耐磨尼龙材质，既保证了足够的摩擦力，又不会在送进过程中刮花线缆外层的绝缘表面，保证加工后的线缆外观质量符合下游装配要求。
