医用窗帘织物折叠切割自动化生产线

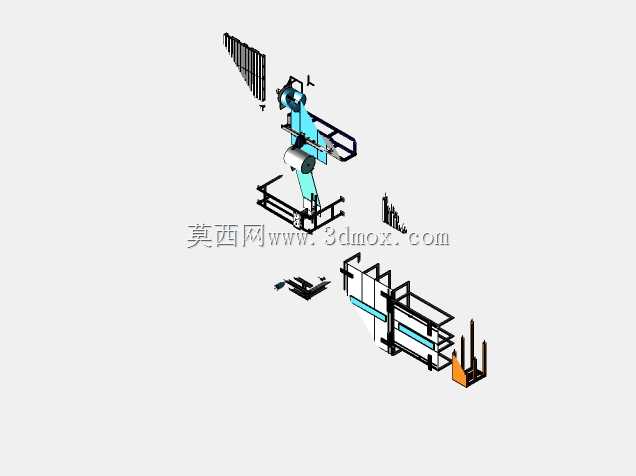

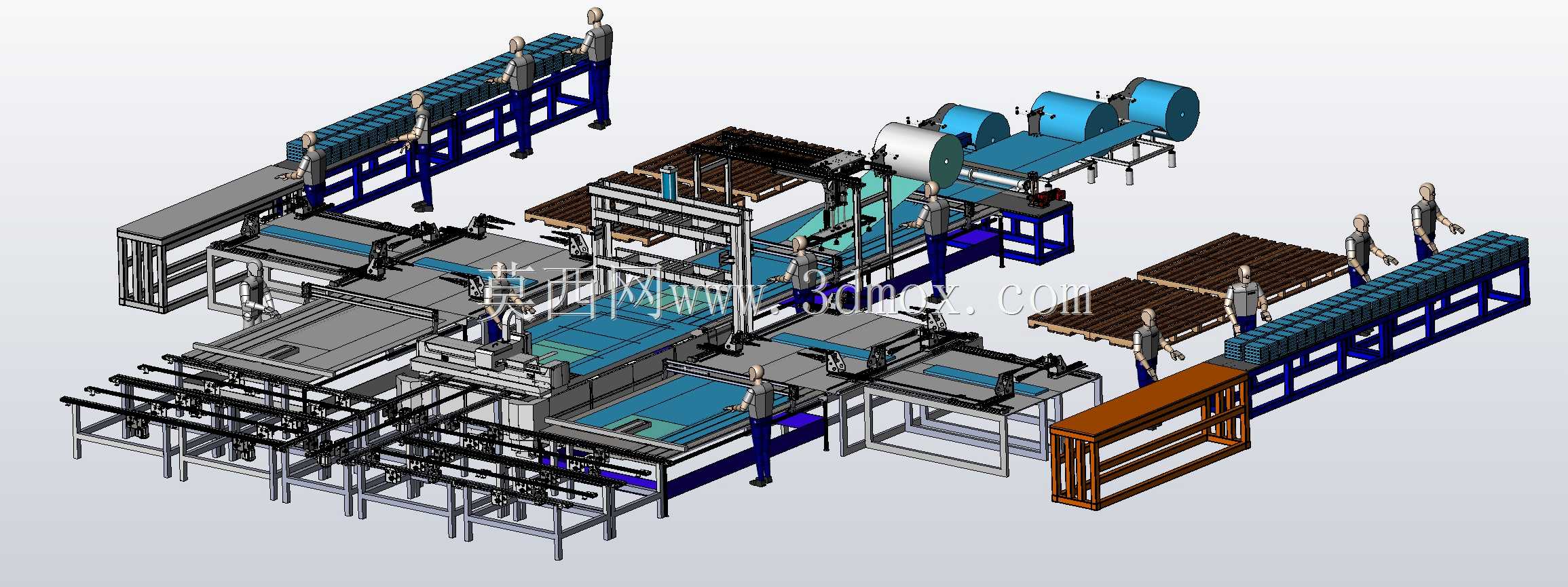

　　这套设备主要面向医用耗材生产场景，针对医用窗帘类织物产品的连续化加工需求设计，可完成成卷织物原料的开卷、输送、定长裁切、折叠成型以及成品码垛输出的全流程作业，适配医用防护类织物制品的批量生产工况，能够替代传统人工分切、折叠的零散作业模式，大幅降低洁净生产车间内的人工介入频次，减少织物加工过程中的污染风险，匹配医用耗材生产的卫生管控要求。从产线布局来看，整体采用直线贯通式排布，原料上料端设置两组平行的开卷工位，可支持两卷织物原料交替上料，减少换卷停机等待时间，开卷机构配备张力调节辊组，能够根据织物的幅宽、厚度自适应调整张紧力，避免织物在输送过程中出现褶皱、偏移或者拉伸变形的问题，保证后续裁切尺寸的一致性。中间加工段集成了定长输送机构、

　　裁切执行单元以及折叠成型模组，定长输送采用伺服驱动的夹持输送结构，可根据预设的成品尺寸精准控制送料长度，裁切单元采用热切与冷切结合的结构形式，可根据织物材质选择对应的裁切方式，保证切口平整无散边；折叠模组通过多组可调节的翻板、导向压条配合，可实现不同折幅要求的窗帘织物折叠作业，折叠工位处设置有光电检测元件，可实时监测织物位置，出现偏移时自动调整导向机构的位置，保证折叠后成品的边缘对齐度。产线的输出端衔接成品输送与码垛工位，折叠完成的成品通过皮带输送线转运至码垛区域，码垛工位设置有可升降的托板机构，可按照设定的堆叠层数自动调整托板高度，配合人工辅助完成成品的收集转运，两侧的操作工位预留了足够的人员操作空间，方便作业人员处理异常工况、

　　抽检成品质量。从安装边界来看，整套产线的长度方向沿物料输送方向延伸，宽度方向覆盖两侧操作通道与设备机架的安装空间，安装时需要保证地面的水平度偏差在允许范围内，各个功能单元之间通过定位销与连接螺栓固定，对接处的输送面高度差控制在毫米级，避免织物输送过程中出现卡滞；设备的机架主体采用工业铝型材与方钢焊接组合结构，兼顾结构强度与组装调试的便捷性，所有与织物接触的输送辊、导向面均做了光滑圆角与表面处理，避免勾丝、刮损织物表面。设计过程中充分考虑了医用织物生产的特殊要求，所有电气元件均采用符合洁净车间要求的防护等级，设备外露部分无尖锐棱角，传动部位均设置有安全防护挡板，同时预留了除尘接口，可对接车间的集中除尘系统，

　　及时吸除裁切过程中产生的织物纤维碎屑，维持生产区域的洁净度。产线的各个功能模组采用模块化设计思路，可根据实际生产需求调整裁切长度、折叠层数、输送速度等参数，适配不同规格的医用窗帘、医用隔帘类产品的加工需求，各个模组之间通过标准化的接口连接，后期维护更换部件时无需对整体结构做大规模调整，降低运维的难度与成本。在输送路径的设计上，充分考虑了织物的柔性特性，各个转向、衔接位置均设置了大直径的导向辊，减小织物弯折的曲率，避免织物表面产生折痕影响成品质量，张力控制环节采用低阻尼的摆动辊结构，可实时缓冲输送过程中的张力波动，保证织物全程处于平稳的张紧状态，不会出现松垂跑偏的问题。裁切工位的执行元件采用高速往复驱动结构，可在输送过程中完成动态裁切，无需每次裁切时停止输送，有效提升整体的加工节拍，裁切刀具的安装位置设计有快速更换结构，可根据不同厚度的织物快速更换对应刀具，减少换型调试的时间。折叠工位的翻板机构采用独立伺服控制，每个翻板的动作角度、速度均可单独调整，可适配不同折叠工艺的要求，折叠过程中配合柔性压条，避免压痕过深影响产品的外观与使用性能。码垛区域的两侧设置有安全光栅，当人员进入码垛作业区域时设备会自动暂停运行，保障作业人员的操作安全，产线的控制柜体设置在产线侧方的非操作区域，避免影响物料转运与人员操作，柜体内部的电气布线按照强弱电分离的原则排布，减少信号干扰，保证设备运行的稳定性。
