工业全自动数控管材弯曲加工设备结构

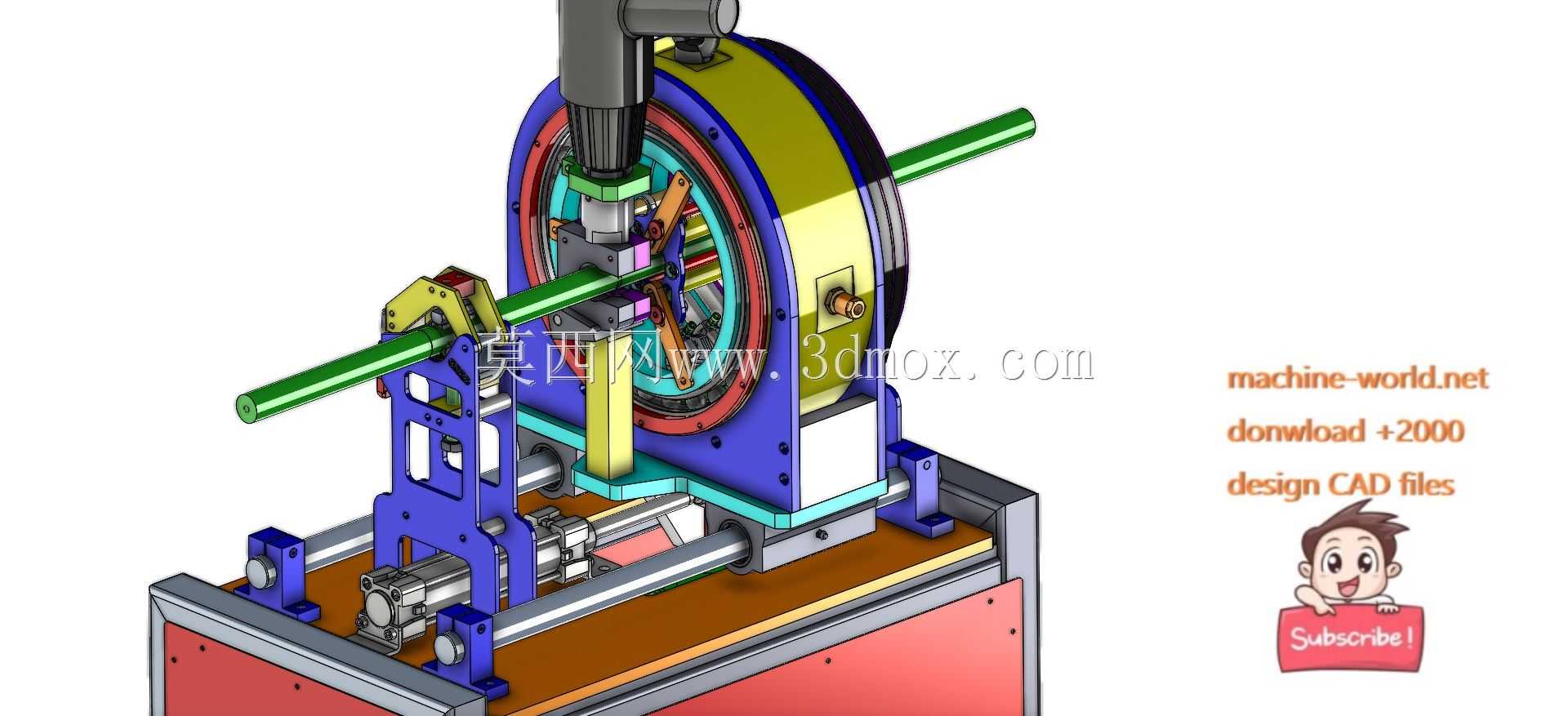

　　在管材加工制造领域，不同行业对金属管材的成型需求差异极大，从家具制造的圆管弯弧、汽配行业的油路管折弯，到暖通工程的管道走向适配、健身器材的框架弯折，都需要稳定可靠的弯管设备完成管材的定角度、定半径成型作业，这款全自动数控弯管设备正是针对这类批量管材弯曲加工场景设计的专用加工装备。设备核心执行单元采用回转式弯管模盘结构，模盘作为弯曲成型的核心基准件，根据待加工管材的外径匹配对应规格的夹紧镶块，弯曲作业时，镶块将管材牢牢压紧在模盘的成型槽内，模盘随主轴回转时即可带动管材沿槽型完成指定角度的弯曲，这种成型方式能保证管材弯曲段的圆度，避免薄壁管弯曲时出现瘪管、起皱的常见缺陷。进给机构采用单气缸驱动的直线推送结构，相比伺服丝杠进给的方案，

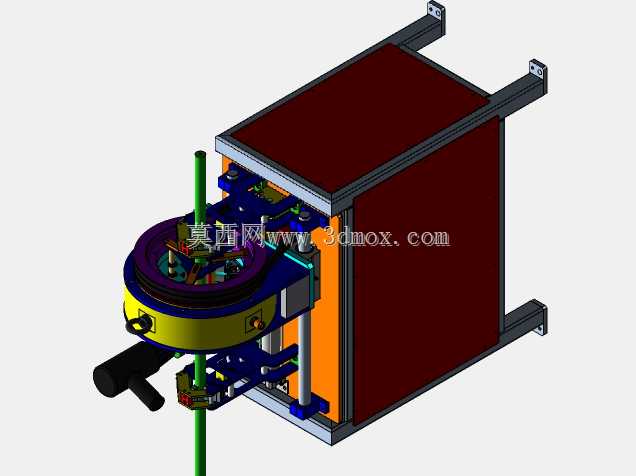

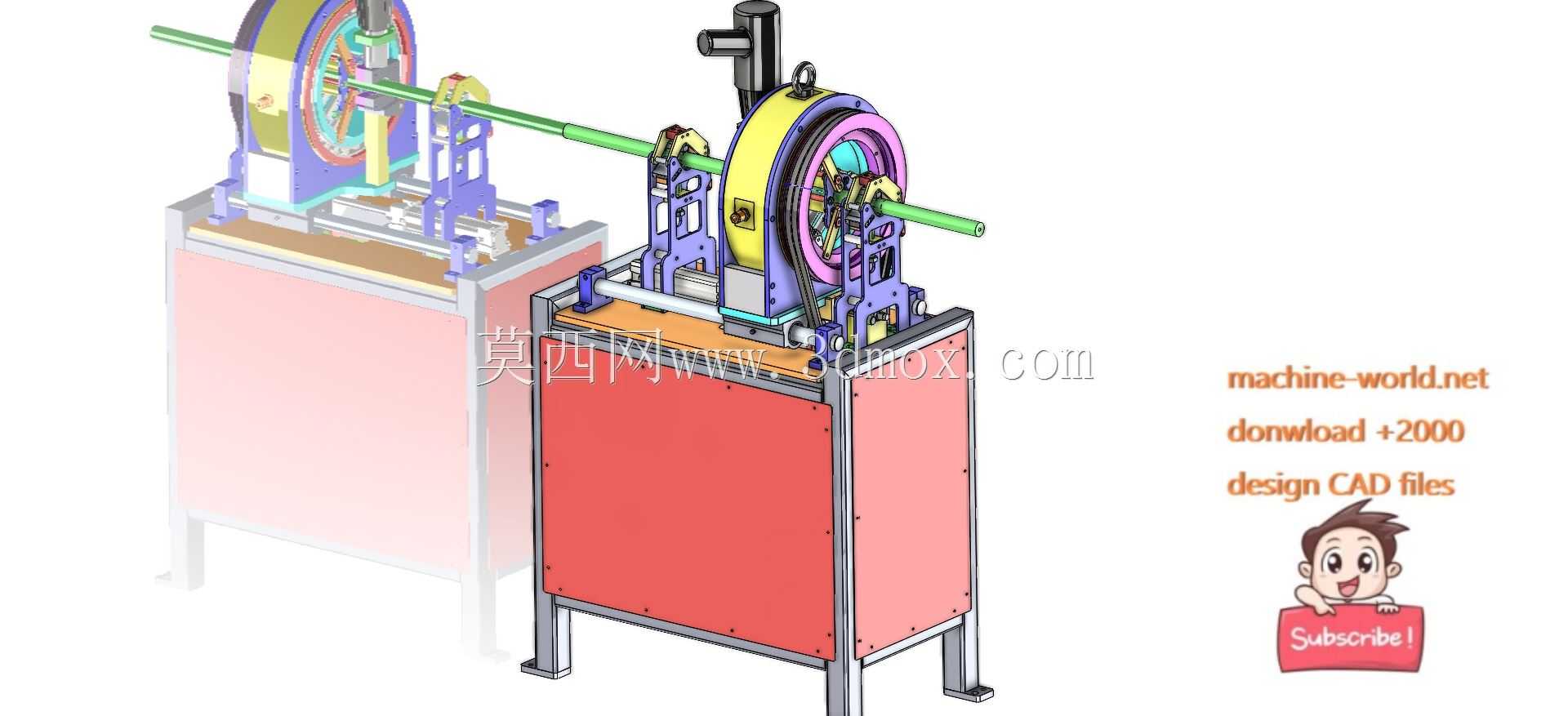

　　气缸驱动的结构更适配定长送料的批量加工场景，送料行程可通过气缸端部的限位挡块快速调整，配合两端的固定座对管材进行径向夹持，能避免长管材送进过程中出现的偏摆、窜动问题，保证每一段管材的弯曲位置精度。设备的动力传递路径设计经过多轮优化，电机输出端先连接减速器完成第一级减速增扭，再通过三角带传动将动力传递到弯管主轴，带传动的结构不仅能缓冲主轴启停时的冲击载荷，还能在加工出现过载时通过皮带打滑保护核心传动部件，避免硬传动导致的齿轮崩齿、电机烧损问题。从安装边界来看，设备的主体支撑结构采用立式板架拼接设计，两侧的紫色支撑板作为核心承载件，所有传动组件、执行组件都直接安装在支撑板的定位孔位上，不需要额外搭建大型安装基座，

　　设备整体占地面积控制在小范围加工车间可容纳的尺寸，进料端和出料端预留了足够的管材延伸空间，可适配6米以内长度的常规金属管材加工，不需要额外搭建管材支撑托架即可完成常规长度管材的加工作业。在实际生产适配中，这款设备可兼容碳钢、不锈钢、铜、铝等多种材质的金属管材加工，通过更换不同槽径的模盘和夹紧镶块，就能覆盖常用规格的圆管、方管弯曲需求，弯曲角度可通过数控系统预设参数调整，从0到180度的弯曲角度都能稳定成型，相比手动弯管设备，加工效率提升数倍，同时弯曲角度的一致性远高于人工操作，能满足批量加工的品控要求。设计过程中针对弯管作业的受力特点做了针对性强化，主轴部位采用多组轴承组合支撑，承受弯曲作业时的径向载荷和轴向载荷，

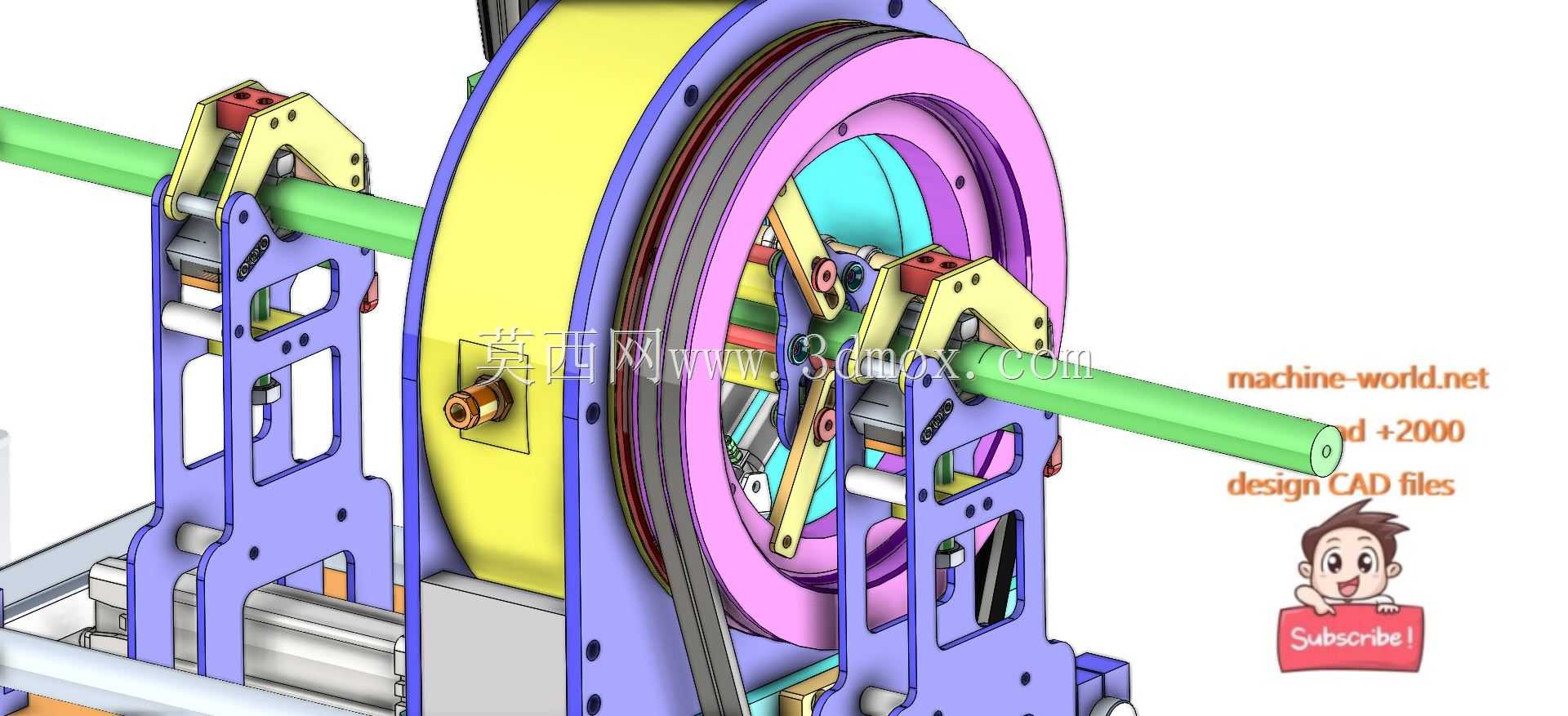

　　模盘与主轴的连接采用法兰式键连接，传递扭矩的同时保证模盘的同轴度，避免长期作业后模盘偏摆导致的弯曲半径误差。夹紧机构的夹块采用可更换设计，夹块与管材接触的面加工有与管材外径匹配的弧面，增大接触面积的同时避免夹伤管材表面，对于表面质量要求高的装饰类管材，还可以更换尼龙材质的软夹块，避免夹紧过程中留下压痕。设备的传动轮系外侧都设计有防护结构，避免加工过程中铁屑、杂物进入传动间隙导致的部件磨损，同时也能避免操作人员误触运动部件引发安全隐患。从结构设计的合理性来看，这款设备没有采用冗余的复杂结构，所有部件都服务于管材弯曲的核心功能，维护保养时可快速拆卸外侧防护板，对皮带张紧度、轴承润滑点、气缸密封件进行检查更换，日常维护成本较低，适合中小型管材加工车间、五金制品厂的日常生产使用，也可作为大型生产线的配套弯管工位，完成前端裁切后管材的在线弯曲成型作业。
