工业产线旋转笼式工件换向输送设备

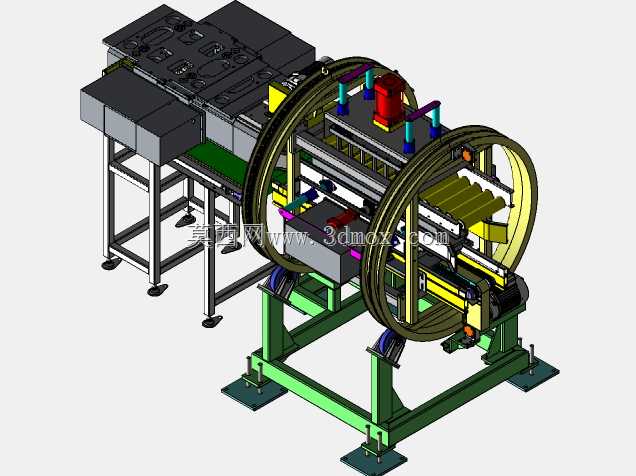

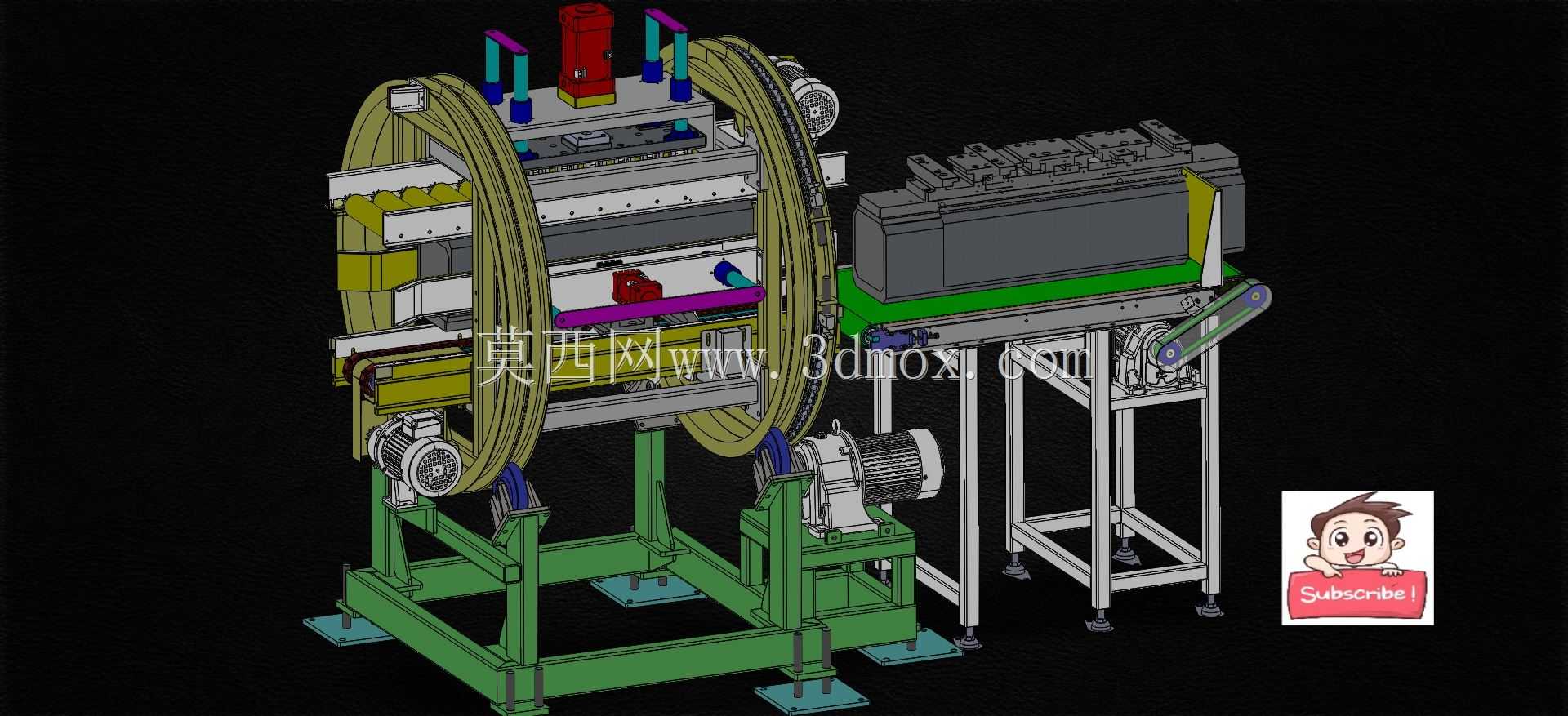

　　这款旋转笼式输送换向设备，主要面向3C电子、小型汽配、包装耗材等行业的连续化产线布局场景，解决传统直线输送无法完成工件180度或指定角度换向、多面加工工位衔接的痛点，常见于工件需要正反两面装配、检测、喷码、贴附工序的产线段，替代传统人工翻转或专用机械手翻转的方案，在节拍稳定的中高速产线中适配性更强。设备核心功能是通过笼式回转结构承接上游皮带线输送来的工件，随回转架转动完成指定角度的姿态调整后，平稳输送至下游工位，过程中工件定位精度可控，不会出现散料、磕碰的问题，适配外形规则的盒状、块状、小型壳体类工件，单工位承载可覆盖多数轻工装配类工件的重量需求。从设计思路来看，整体采用分体式机架布局，回转主体机架与进出料输送机架独立设计，

　　通过地脚调节块完成安装时的水平校准与对接精度调整，避免一体式机架加工难度大、运输安装不便的问题；回转驱动采用侧装减速电机配合同步带轮传动，传动比匹配产线常用的15-30件/分钟的节拍需求，传动部件外侧设置全包围防护结构，避免生产过程中杂物卷入传动副引发故障。笼体内部设置多组平行的承托输送条，随笼体回转过程中始终保持承托面的相对位置可控，工件进入笼体后被侧边定位结构限位，回转到位后承托条对接上下游皮带线的输送面高度，通过内置的输送动力将工件平稳送出，不会出现工件卡滞、滑落的情况。进出料端采用标准铝型材搭建的皮带输送架，皮带面高度可通过支架上的调节腰型孔进行±15mm的微调，适配不同高度的上下游设备对接需求，

　　输送架底部设置可调脚杯与万向脚轮，安装移位时无需额外吊装设备，单人即可完成位置微调。安装边界方面，回转主体机架的占地长度约1.8米，宽度约1.2米，回转笼体的最大回转直径约1.6米，安装时需预留笼体外侧至少300mm的维护空间，用于日常检查传动带张紧度、润滑回转支撑轴承；设备整体高度约2.2米，适配车间常规的2.8米以上层高的安装环境，顶部无突出的驱动部件，不会与车间行吊、管线架产生干涉。设备的驱动电机均采用标准安装尺寸，后期维护更换时无需改动机架安装孔位，传动同步带采用常规工业标准型号，备件采购通用性强；笼体上的承托条采用模块化安装设计，针对不同尺寸的工件，仅需更换对应宽度的承托条、调整侧边限位块的间距即可完成换型，

　　换型时间可控制在30分钟以内，适配多品种小批量的柔性产线需求。在实际工况适配中，设备可通过调整驱动电机的转速，匹配不同的产线节拍，最快可适配40件/分钟的高速产线，回转过程的加减速曲线经过调校，工件在笼体内不会因离心力出现移位，定位重复精度可控制在±2mm以内，满足多数装配、检测工序的进料定位要求；进出料端可额外加装光电传感器，实现与上下游设备的信号联动，无工件时设备自动低速待机，降低无效能耗与部件磨损。
