转盘式全自动PCM纸张层压加工设备

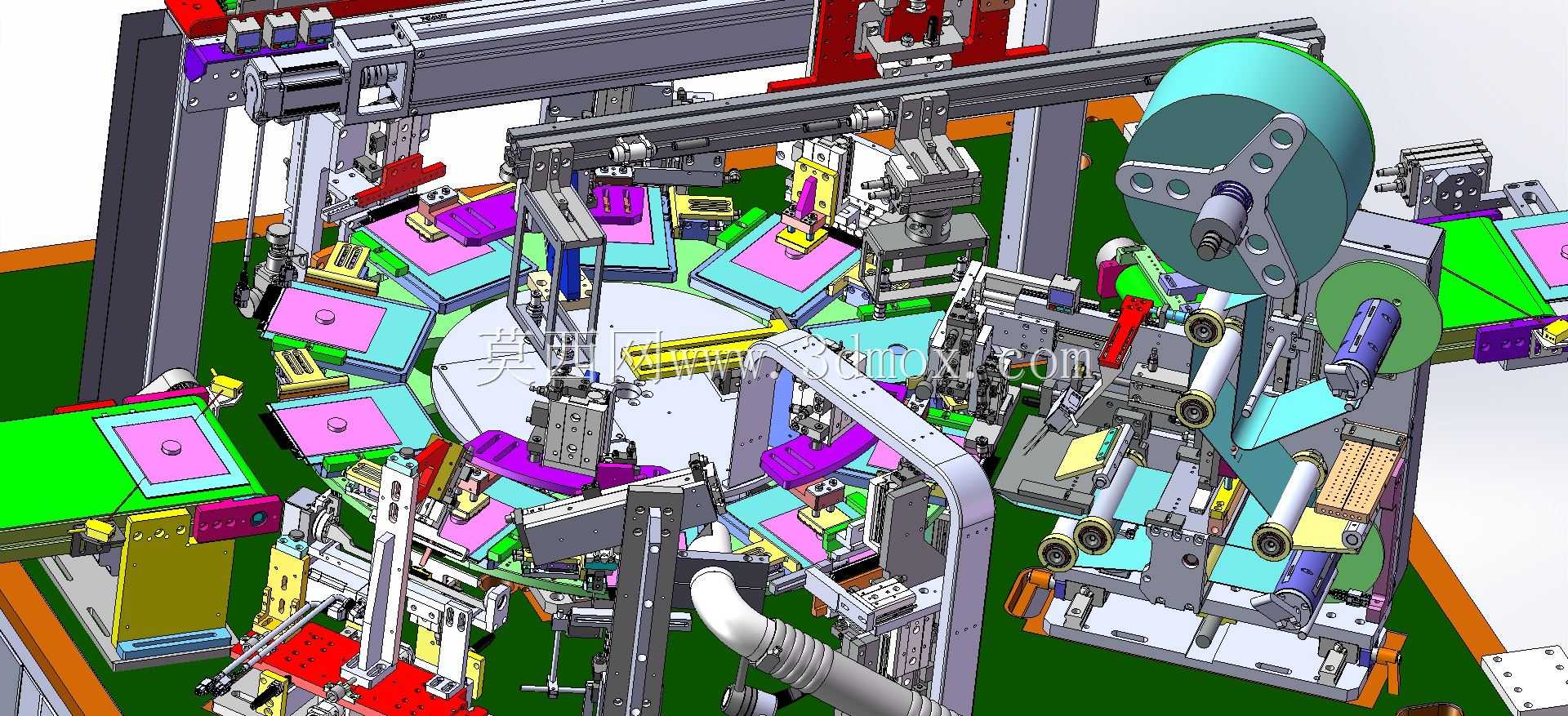

　　这款转盘式多工位PCM纸张层压设备，主要面向纸品复合加工、功能性包装材料制备场景，可完成PCM复合纸张的连续压合作业，适配印刷后纸品深加工、功能性防护纸材生产、包装内衬复合等产线环节，能替代传统单工位人工上下料的压合作业模式，将上料、定位、压合、覆膜、出料等工序整合到同一转盘台面上，大幅缩减工序间的物料转运距离，减少人工干预带来的定位偏差与物料损耗。设备核心采用间歇式转盘传动结构，沿转盘圆周均匀分布多组工件定位载具，每个载具对应一道加工工序，转盘每次转动的分度精度由凸轮分割器保证，停位误差控制在0.02mm以内，避免工位偏移导致的压合错位问题。从结构布局来看，设备右侧设置双工位卷材放料机构，分别承载PCM功能膜材与离型保护纸卷，

　　放料轴配备磁粉张力控制器，可根据卷材卷径变化实时调整放料张力，避免膜材拉扯变形或松垮跑偏，放料路径上设置多组导向辊与纠偏传感器，实时修正膜材走料位置，保证膜材与纸张基材的对位精度。转盘上方横跨布置多组压合执行机构，采用伺服电缸作为压合动力源，相比传统气缸压合，可精准控制压合行程与压合压力，压力调节范围覆盖0.1MPa到0.8MPa，适配不同厚度、不同复合强度要求的纸材加工需求，压合头表面包覆硅胶缓冲层，避免压合过程中在纸材表面留下压痕或刮伤表层膜材。设备左侧设置成品出料工位，配备简易取料机械手，可将压合完成的成品从载具上转移至出料输送线，无需人工伸入设备内部取料，兼顾作业安全与生产节拍。在设计思路上，

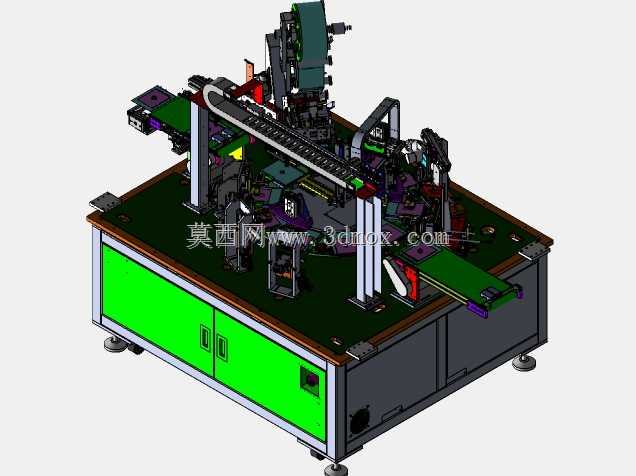

　　这款设备优先考虑了多品种小批量生产的适配性，所有载具均采用快拆式安装结构，更换不同规格的产品时，仅需更换对应载具并调整压合头的行程参数，即可快速完成换型，换型时间控制在30分钟以内，适合纸品加工企业多订单切换的生产需求。设备的安装边界方面，整机主体框架采用4040工业铝型材拼接组装，底部搭配可调式脚杯与脚轮，方便设备进场安装时的位置调整与水平校准，整机占地长度约2.8米，宽度约1.8米，高度约2.1米，安装时需在设备周边预留至少0.8米的维护通道，方便后期对放料机构、转盘传动部件、压合组件进行日常保养与易损件更换。气路与线路均采用拖链内置排布，避免转盘转动过程中管线拉扯磨损，所有运动部件外侧均设置透明亚克力防护挡板，

　　挡板配备安全联锁开关，一旦防护挡板被打开，设备立即停止所有运动，防止作业人员误触运动部件发生安全事故。在实际生产适配中，这款设备可对接前端的纸张模切工位与后端的成品裁切、检测工位，组成完整的PCM复合纸材自动化生产线，单工位作业节拍可根据压合保压时间调整，常规参数下每小时可完成800到1200件产品的压合作业，相比传统人工操作的单工位压合设备，生产效率提升3倍以上，产品压合一致性合格率可达98.5%以上，有效降低人工成本与不良品损耗。设备的载具定位面采用硬质阳极氧化处理，耐磨性能优异，长期使用不会出现定位面磨损导致的产品偏移问题，放料机构配备卷材用完检测传感器，当卷材即将耗尽时会提前发出预警，提醒作业人员及时更换料卷，避免缺料导致的空转生产问题。
