150吨四柱式液压压力加工设备结构设计

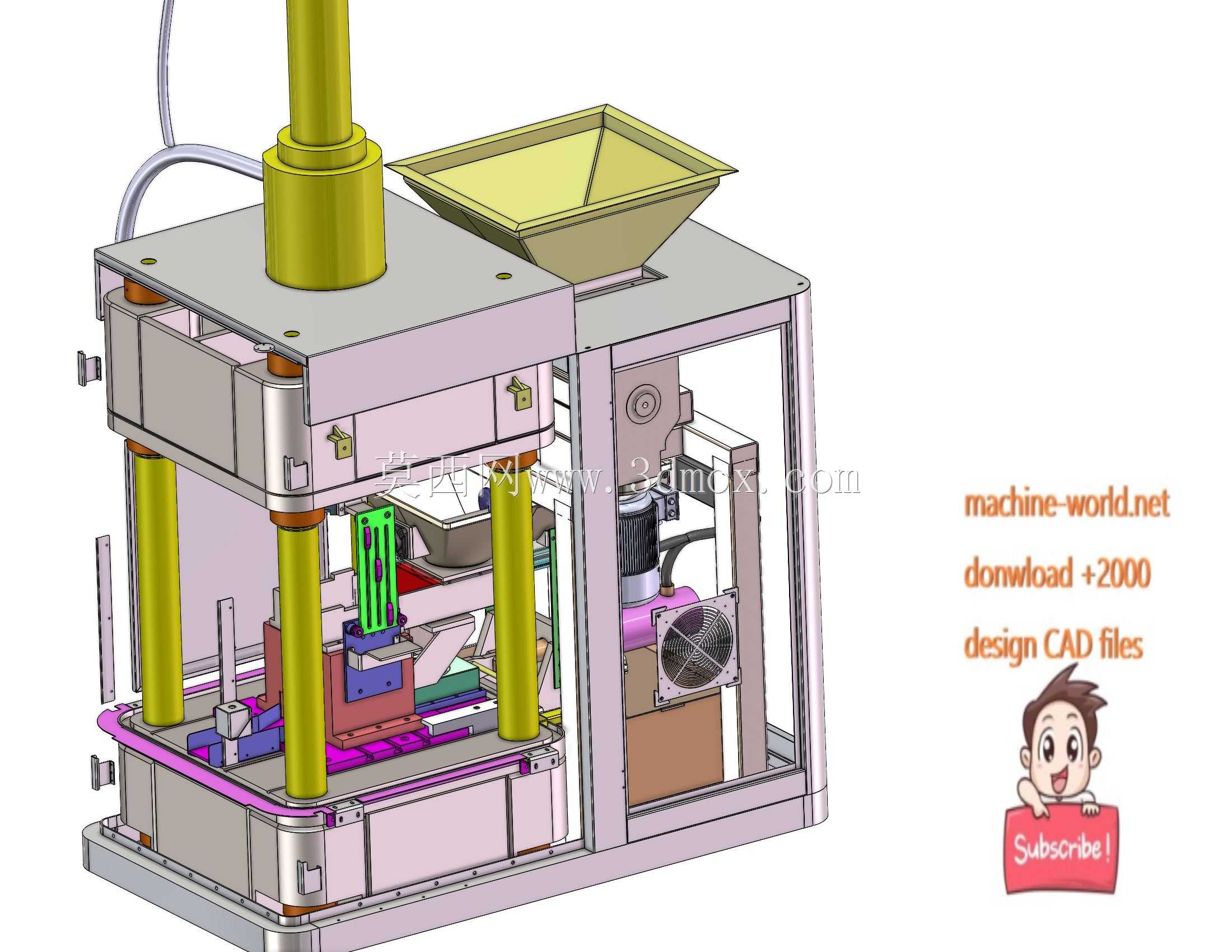

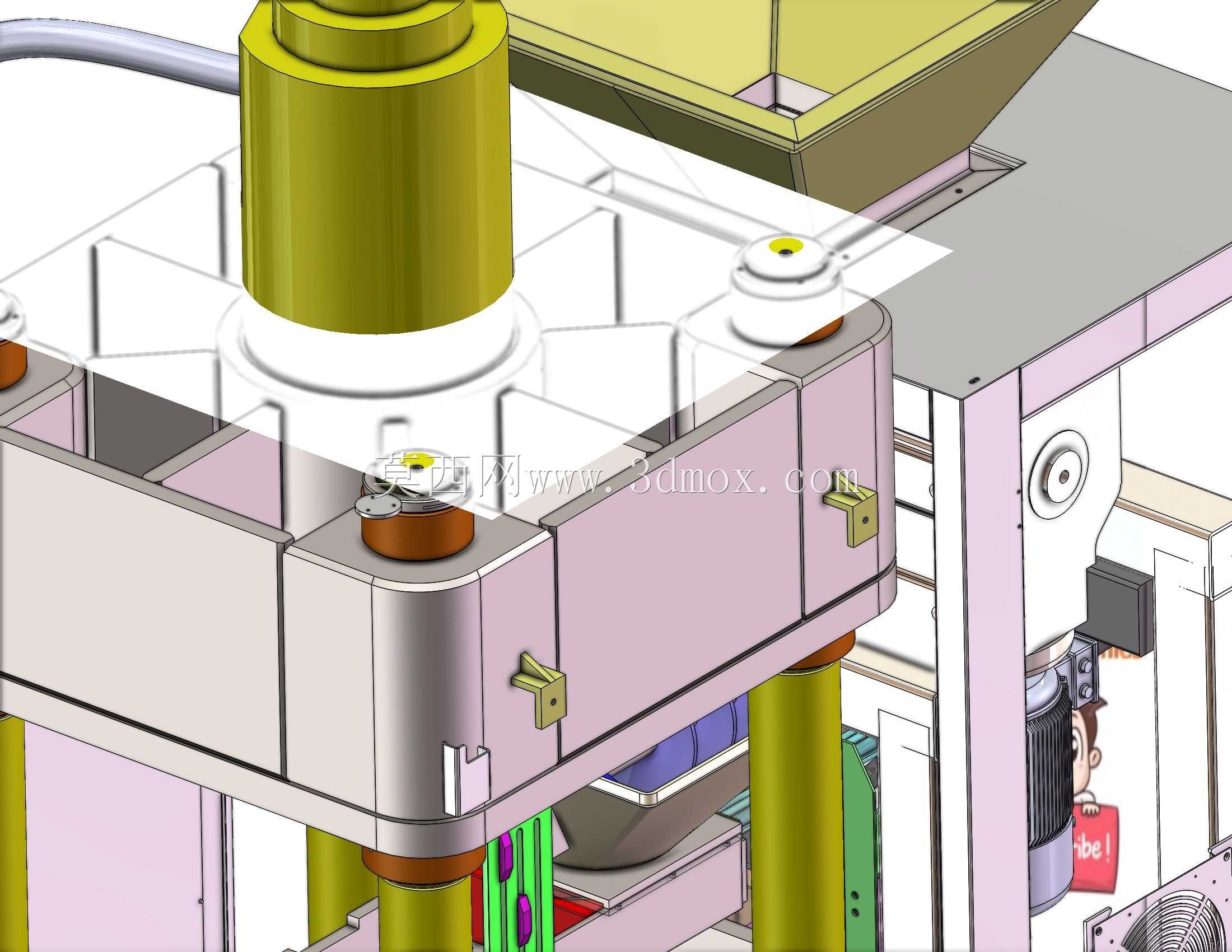

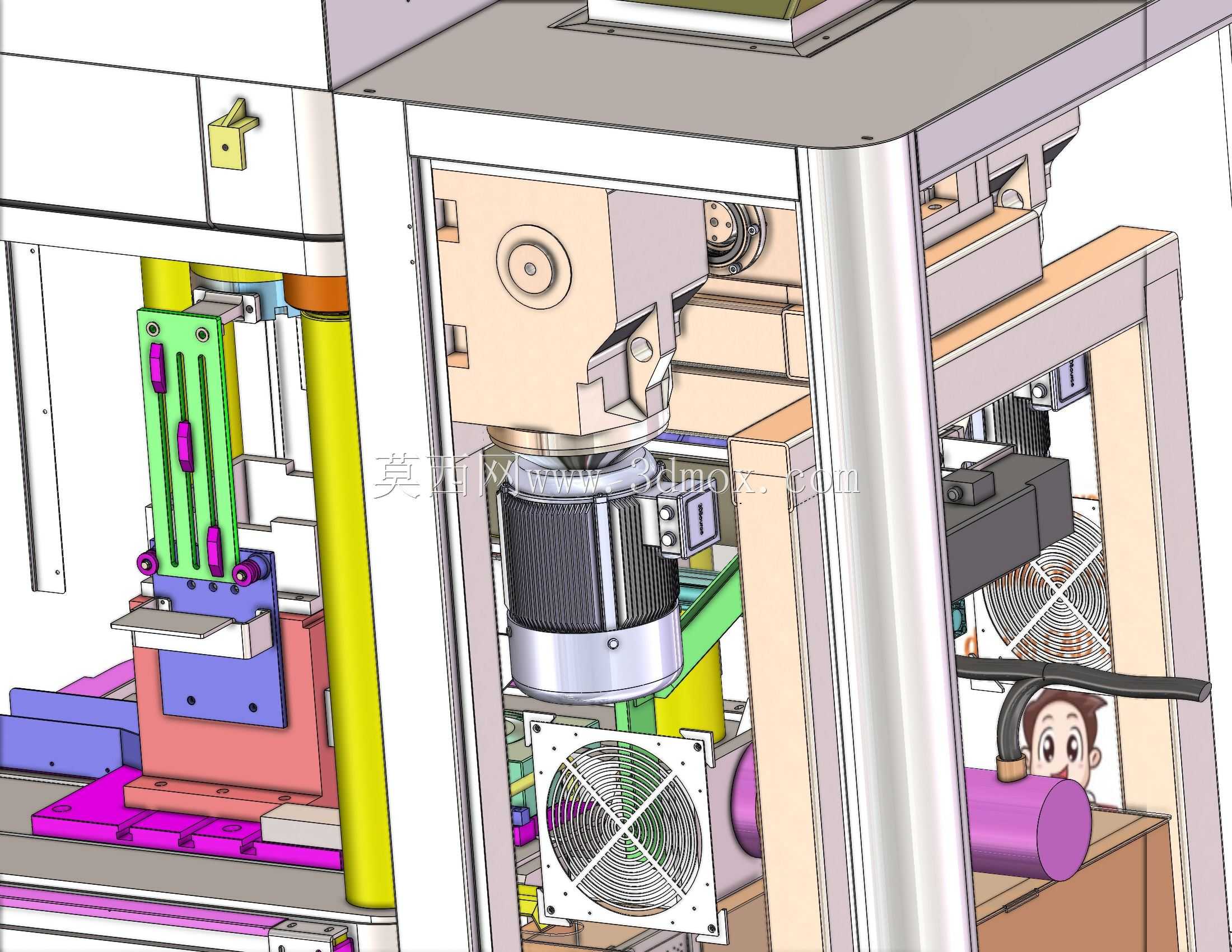

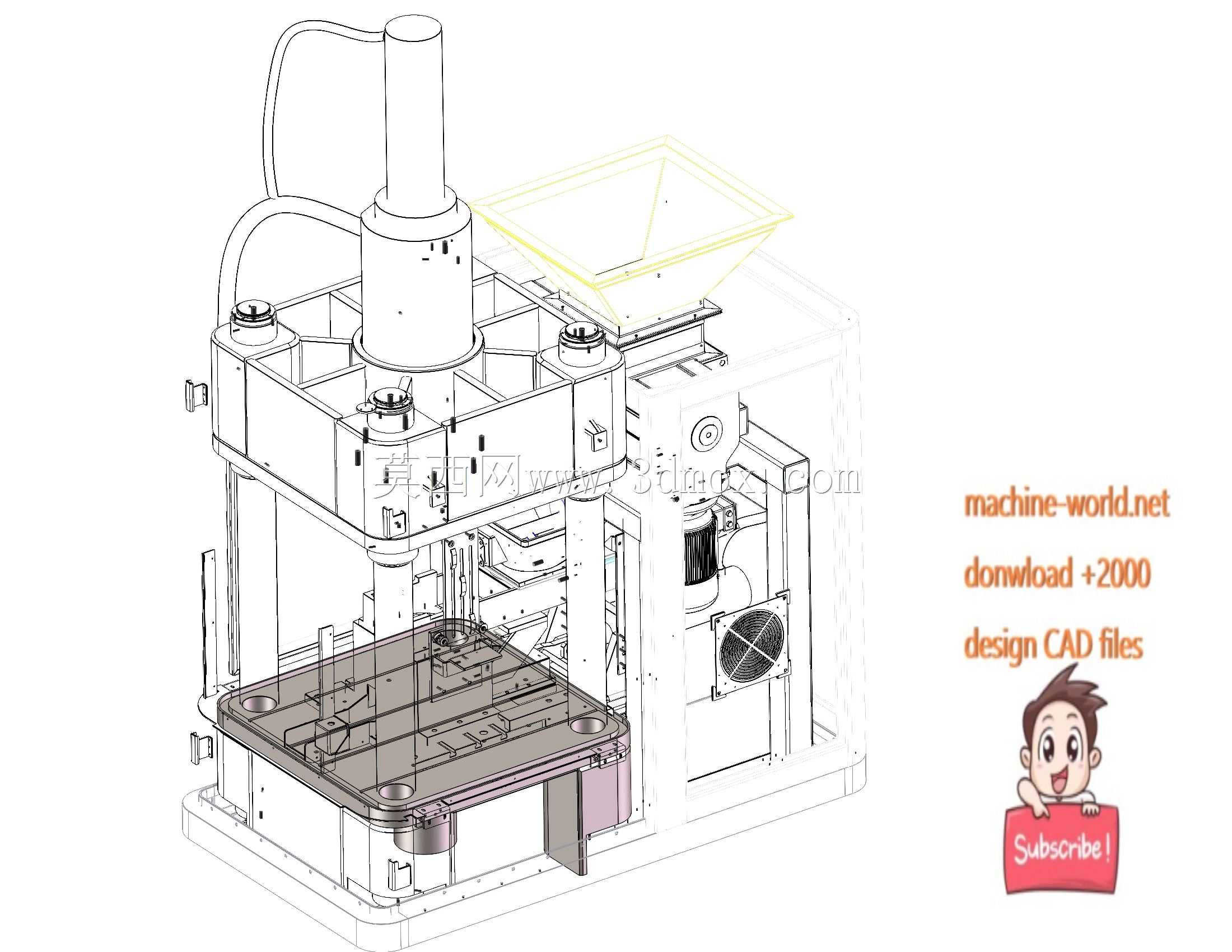

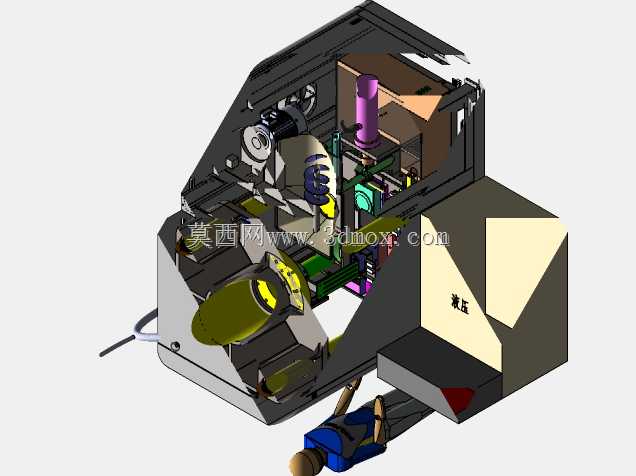

　　这套150吨级压力加工设备的三维结构，核心采用三梁四柱的经典承载布局，四根导向立柱采用调质处理的合金结构钢加工，表面镀硬铬处理降低摩擦系数，配合自润滑铜套导向结构，保证滑块运行过程中的平行度偏差控制在每百米0.1mm以内，满足大吨位压制工况下的精度保持性。主驱动油缸布置在上横梁中心位置，缸径参数匹配150吨额定输出压力，油缸密封采用组合式密封圈结构，兼顾高压下的密封性能与长期运行的耐磨寿命，上滑块与油缸活塞杆采用法兰式刚性连接，连接面设置定位止口保证同轴度，避免偏载造成的活塞杆磨损。设备右侧集成了独立的液压动力单元与电气控制舱，液压站采用变量柱塞泵供油，搭配溢流阀、电磁换向阀、压力继电器组成的控制回路，可实现压力、行程的可调可控，

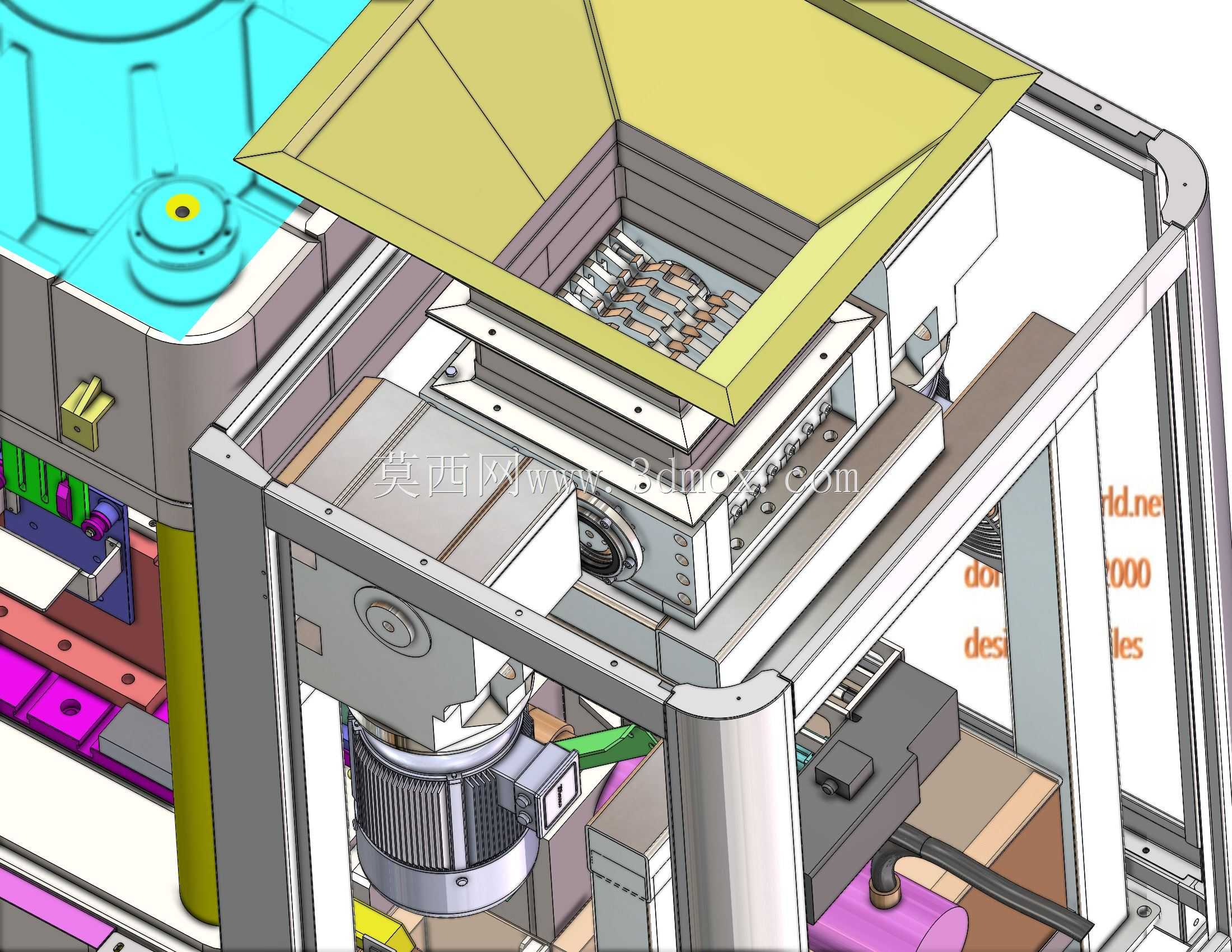

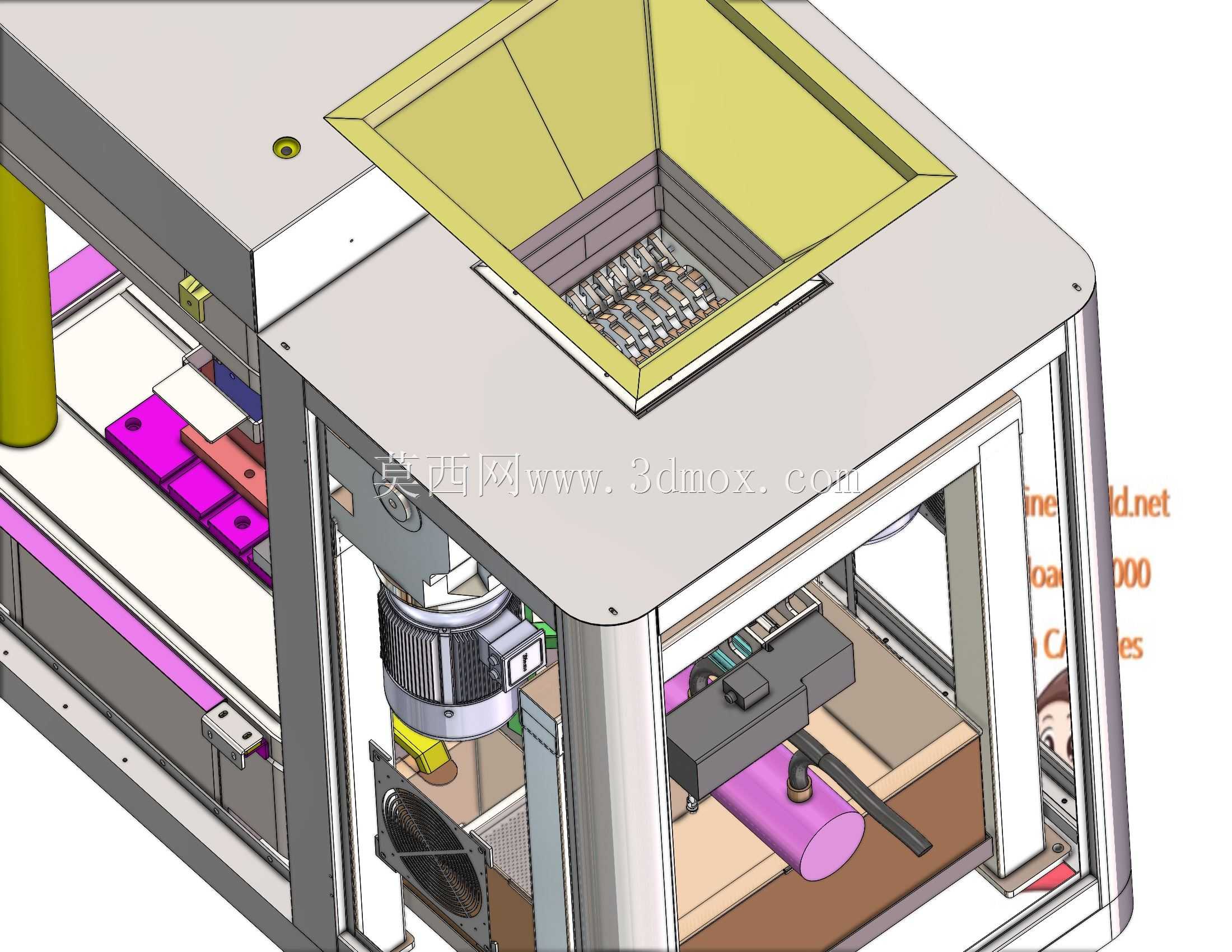

　　动力单元与主机架之间设置减震垫，减少油泵运行振动传递到主机压制区域，影响加工精度。控制舱内预留了PLC安装位与接线线槽，电气元件布局遵循强弱电分离原则，散热风扇直接对应发热元件位置，形成独立的散热风道，避免长期运行出现积热问题。设备顶部设置的倾斜式料斗结构，对应散料类物料的自动上料需求，料斗出口直接对准压制工位中心，可搭配自动送料机构实现散料的连续装填，无需人工手动填料，适配废料压块、非金属粉料压制成型等连续作业场景。工作台面设置了可拆卸的T型槽垫板，可根据不同的加工模具调整安装位置，T型槽规格适配通用标准模具的安装尺寸，降低配套模具的改造成本，工作台下方预留了出料口位置，压制完成的工件可通过下方输送机构直接送出设备，衔接后续工序。从安装边界来看，设备整体采用方管焊接的一体式机架，焊接后经过整体去应力退火处理，消除焊接内应力避免长期使用出现机架变形，设备底部设置可调式地脚螺栓，可根据车间地面平整度调整设备水平，调整完成后通过膨胀螺栓与地面固定，承受大吨位压制时的反作用力，避免设备移位。导向立柱的上下端分别与上横梁、下工作台采用锁紧螺母固定，配合定位销保证立柱的垂直度，装配时可通过调整螺母预紧力，保证四根立柱的受力均匀，避免单根立柱过载出现弯曲变形。滑块的运行行程设置了上下限位结构，上限位防止滑块超程撞击油缸缸盖，下限位可根据压制工件的高度灵活调整，适配不同厚度工件的加工需求，限位触发采用接近开关与机械硬限位双重保护，即使电气限位失效，

　　机械硬限位也能阻挡滑块超程运行，保障设备使用安全。这套设备的应用场景覆盖多个工业领域，在废料回收处理场景中，可将松散的金属边角料、塑料废料、生活废弃物压制成高密度块料，减少废料存储与运输的体积占用，降低物流成本，压块后的物料也更方便后续的回炉重炼或资源化处理；在零部件加工场景中，可完成金属零件的压装、校直、冲压成型、浅拉伸工序，适配汽配、五金、家电等行业的零件加工需求；在建材与耐火材料行业，可完成粉料的压制成型，制作耐火砖、建筑砌块等产品。设计过程中充分考虑了设备的维护便利性，液压站的滤油器、溢流阀等易维护元件都布置在舱门开启后可直接操作的位置，日常更换滤芯、调整压力无需拆解设备主体结构；导向立柱的润滑采用集中润滑管路，

　　可通过手动注油嘴定期加注润滑脂，无需逐个点位注油，降低日常维护的工作量。设备的安全防护方面，操作区域可搭配安装安全光栅，当操作人员肢体进入危险区域时设备自动停机，压机正面可设置可开启的安全防护门，防护门关闭时设备才能启动运行，避免压制过程中物料飞溅造成人员伤害。液压管路采用硬管与软管组合布置，固定管路采用无缝钢管焊接布置，活动部位采用高压软管连接，管路布置避开操作人员易接触的位置，同时设置管夹固定避免管路振动产生磨损漏油。整体结构在满足150吨额定压制力的前提下，通过拓扑优化减少了机架非承载区域的材料冗余，在保证结构刚性的同时控制设备整体重量，降低生产制造成本，各部件的模块化设计也方便后续的部件更换与功能拓展，可根据使用需求加装自动送料、自动出料、模具快换等附加机构，适配不同的生产工艺需求。
