工业插头多工位自动组装生产设备结构

　　这套插头自动组装结构，主要面向低压电器接插件生产车间的批量装配场景，适配民用、工业用电源插头的全流程组装工序，可直接嵌入现有接插件生产流水线，替代传统人工逐工位装配的作业模式，解决人工装配插脚对位偏差、外壳压合力度不均、良品率波动大的痛点。从结构布局来看，设备采用双列直线输送线作为载具流转载体，载具定位精度控制在±0.02mm范围内，可兼容3款不同pin距的国标插头、2款欧标插头的载具快换，换型时间不超过15分钟，无需额外调整主输送线的张紧结构与定位挡停位置。设备的上料模组分为三个独立单元，分别对应插头塑料外壳、导电插脚、内部压线端子三类核心零件，其中插脚上料采用振动盘直振送料搭配分料错位结构，可自动剔除插脚变形、

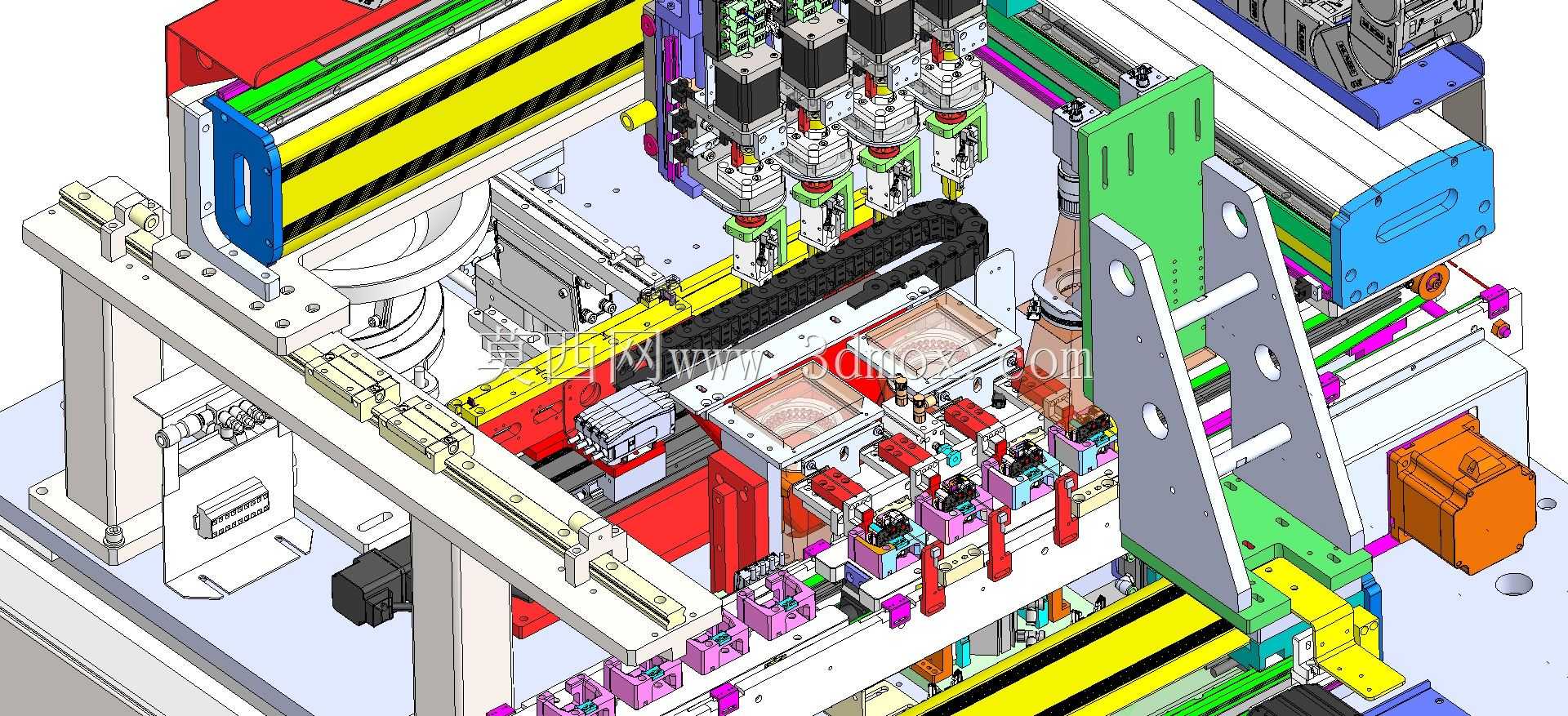

　　镀层脱落的不良来料，避免不良件流入后续压装工位造成模具损伤；外壳上料采用 Tray 盘堆叠上料结构，配合两轴平移取料模组，可实现空Tray盘自动堆叠回收，无需人工频繁补料，单盘料可满足设备20分钟连续生产需求。压装工位采用伺服电缸作为压装动力源，而非传统气缸压装，可实时采集压装过程的压力与位移数据，压装行程可根据不同型号插头的外壳深度灵活设置，压力阈值可在0-500N范围内调整，压装过程中若出现压力异常跳变，设备会自动触发停机报警并标记当前不良品位置，避免不良品流向下一工位。设备的移载模组采用双动子直线电机搭配多组吸嘴夹爪复合结构，可同时完成4个工位的零件取放作业，移载重复定位精度可达±0.01mm，移载速度最高可达1.5m/s，

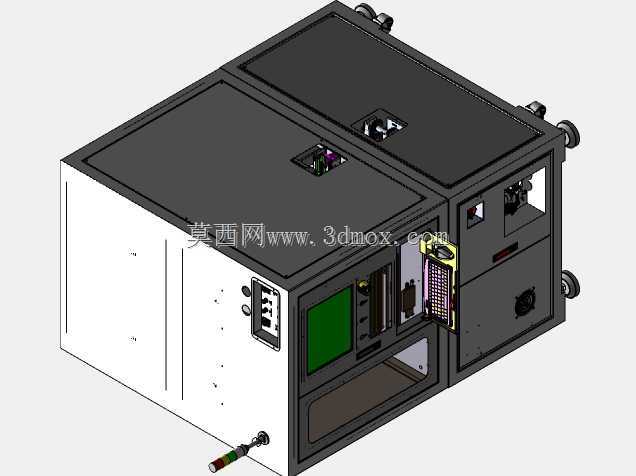

　　相比传统单工位气缸移载结构，整线节拍可提升40%以上，单小时产能可达1200件成品。在安装边界方面，设备主体框架采用4040工业铝型材拼接搭建，整体外形尺寸控制在长2800mm、宽1200mm、高1800mm范围内，底部配置可调脚杯与万向脚轮，可直接在标准车间环氧地坪上安装固定，无需额外预埋地基，设备侧面预留维护开门，所有气动、电气走线均采用坦克链内置排布，避免长期运行过程中线缆磨损造成的设备故障。设备的检测工位集成了视觉检测模块，可对组装完成的插头进行插脚间距检测、外壳压合缝隙检测、插脚歪斜度检测，检测精度可达0.01mm，检测数据可直接对接车间MES系统，实现生产数据的实时追溯。从设计思路上，

　　这套结构优先考虑了设备的通用性与维护便捷性，所有与零件接触的夹爪、定位块均采用快换式设计，易损件更换无需拆卸主体结构，设备的气动元件全部采用标准快插接头，电气接线采用端子排分区域标识，后期维护人员可快速排查故障点。在实际生产场景中，这套设备可单独作为独立工作站使用，也可对接后续的插头耐压检测、激光打标、包装工位，组成完整的插头全自动化生产线，相比人工作业模式，可减少80%的装配工位操作人员，同时将产品组装良品率从人工装配的92%提升至99.5%以上。设备的安全防护方面，主体作业区域配置透明亚克力安全门，安全门配备安全门锁，一旦设备运行过程中安全门被打开，设备会立即停止所有动力输出，避免操作人员被运动部件碰伤，设备顶部配置三色报警灯，可实时显示设备运行、待机、故障三种状态，方便车间操作人员快速识别设备状态。
