工业产线故障插头自动拔塞设备结构

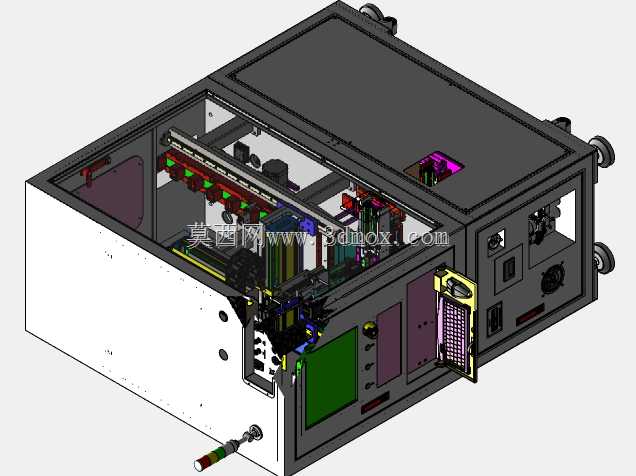

　　这套设备的核心应用场景集中在电子接插件、低压电器元件的成品后道检测工序段，针对产线连续流转过程中，完成性能测试后的带测试防护塞、模拟故障插头的工件，实现自动拔取分离作业，替代传统人工逐工位拔塞的重复操作，避免人工操作带来的插件引脚弯折、塞体残留、工件表面刮伤等不良问题，适配节拍在1200-1800件/小时的连续流水产线，可直接对接现有皮带输送线、工装板回流线的工位布局，不需要对原有产线主体结构做大规模改造。从结构布局来看，设备整体采用分层式设计，下层为动力传动与凸轮顶升机构，集成了主驱动轴、槽轮分度组件、凸轮摆杆模组，所有传动副的安装基准面统一加工在整体焊接的机架台板上，台板厚度预留16mm的加工余量，安装面做铣平处理，

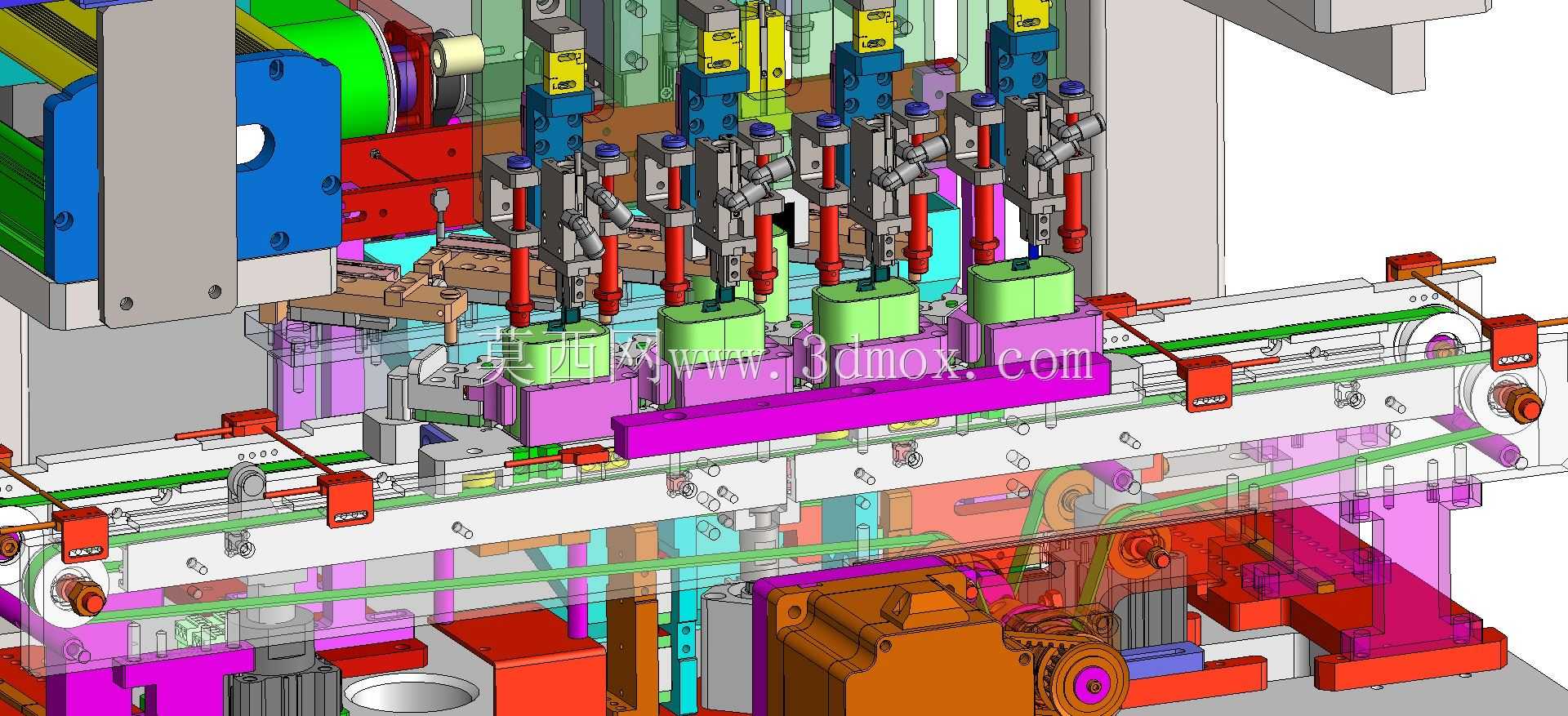

　　平面度控制在0.05mm/米范围内，保证长周期运行下各工位的同轴度不会出现偏移。中层为工件输送与定位单元，采用双列平皮带搭配侧边导向条的输送形式，导向条采用超高分子量聚乙烯材质，与工件载具的侧边间隙控制在0.3-0.5mm，既保证载具流转顺畅不卡滞，又能限制载具的横向偏移量；每个拔塞工位对应设置一套弹性顶定位机构，当载具流转到工位下方时，顶升销在凸轮驱动下上升，插入载具底部的定位销孔，定位重复精度控制在±0.1mm以内，保证上方拔塞头与工件插头的位置度匹配。上层为多工位并行拔塞执行模组，一共设置8组独立的拔塞头单元，沿输送方向等距排布，每个单元可独立调整高度与横向位置，适配不同尺寸规格的插头工件；拔塞头采用夹爪式结构，

　　夹指内侧镶嵌聚氨酯防滑垫，夹取力通过调压阀独立控制，可根据塞体的材质、插拔力大小调整夹持力度，既不会因为夹持力过小导致拔取过程打滑，也不会因为夹持力过大夹伤塞体或工件表面。拔塞动作的驱动采用气动滑台搭配缓冲器的组合，拔取行程根据常见插头的插入深度设置为30mm，滑台运行末端设置液压缓冲器，吸收拔取瞬间的冲击力，避免动作冲击传导到工件上导致引脚变形。设计过程中重点考虑了故障兼容场景，当遇到塞体卡滞、插拔力超出设定阈值的情况，对应的拔塞单元会触发压力传感器反馈信号，设备不会强行硬拔造成工件或机构损坏，而是将异常工件流转到下游剔除工位，由人工介入处理，同时对应的工位指示灯亮起提示异常位置，减少运维排查的时间。

　　设备的安装边界尺寸控制在长1200mm、宽650mm、高1100mm范围内，机架底部设置可调脚杯与万向轮，既可以在安装时调整设备水平度，也方便产线布局调整时的移位；气路与电路走线全部采用拖链内置排布，所有管线预留15%的余量，避免机构往复运动过程中管线出现拉扯磨损。从实际投产的适配性来看，这套结构可以通过更换夹指、调整工位间距的方式，快速适配不同型号的电源插头、通讯接插件、线束端子的测试塞拔取作业，不需要更换整套执行模组，换型调整时间控制在15分钟以内，符合多品种小批量的产线柔性生产需求。在细节设计上，所有与工件接触的零部件都做了圆角倒钝处理，没有尖锐棱角，避免操作过程中划伤工件或操作人员；传动部位全部设置透明亚克力防护盖板，既可以观察机构运行状态，也能防止异物卷入传动副造成设备故障；拔取后的塞体通过下方的斜槽统一收集到收纳盒内，不需要人工逐工位清理掉落的塞体，减少现场5S整理的工作量。整套机构的动力源仅采用一台减速电机搭配多组气动元件，相比多电机独立驱动的结构，控制逻辑更简单，后期维护成本更低，传动链的同步性通过机械凸轮结构保证，不需要复杂的多轴插补控制，运行稳定性更高，适合在车间24小时连续运行的生产场景下使用。
