圆柱锂电池电芯性能检测自动化设备

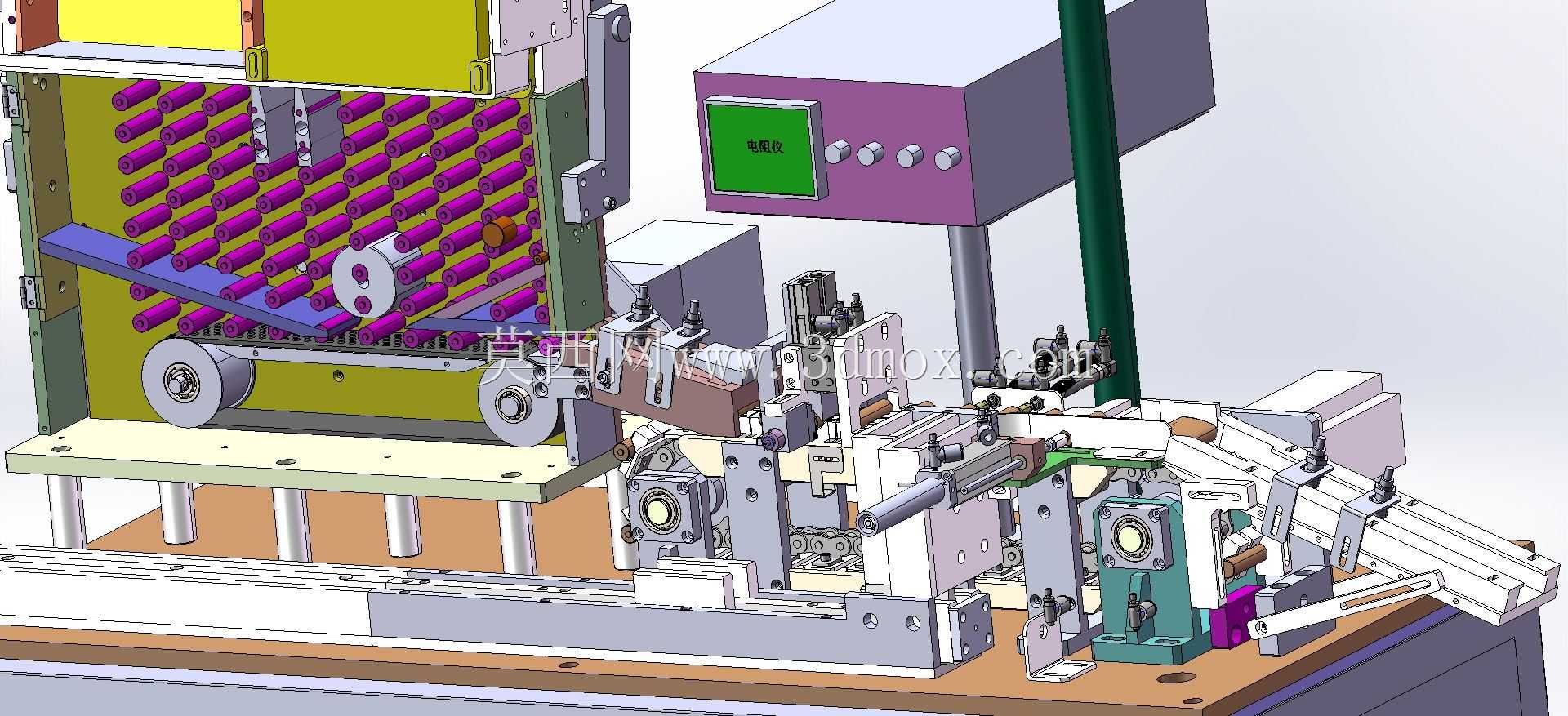

　　这款设备针对圆柱锂电池量产环节的电性能初检工序设计，主要应用在电芯注液静置后的OCV测试、内阻筛查工位，衔接前段化成分容工序与后段分选入壳环节，适配18650、21700等常规规格圆柱电芯的在线检测需求，替代传统人工逐颗测试的作业模式，避免人工操作带来的接触误差、漏检问题，同时降低操作人员接触带电电芯的安全风险。从结构布局来看，设备左侧设置多列倾斜式储料仓，依靠电芯自身重力实现逐颗有序补料，储料仓底部配置拨轮分料机构，通过间歇式转动将堆叠的电芯单颗分离，送入水平输送轨道，分料轮的齿槽尺寸严格匹配电芯外径，避免卡料、叠料问题，分料轮与输送线的动作通过凸轮联动实现时序匹配，无需额外设置传感器触发即可保证节拍同步。

　　输送轨道采用双侧皮带夹持结构，皮带内侧设置导向条保证电芯输送过程中轴向位置一致，轨道沿线依次布置测试工位、不良品剔除工位，测试工位采用探针下压式接触结构，上下探针分别对准电芯正负极极柱，探针尾部设置压缩弹簧保证接触压力稳定在合理区间，既避免压力过大损伤极柱镀层，也防止压力过小导致接触电阻过大影响测试精度，探针安装座采用绝缘电木材质加工，避免测试回路出现短路干扰。设备右侧的电控箱体集成测试回路、信号采集模块与控制元件，箱体正面设置操作按钮与状态指示灯，方便现场操作人员快速切换设备状态、查看运行异常，电控箱安装高度符合人体工程学要求，操作人员站立状态下即可完成所有操作，无需弯腰或抬手过度。设备底部采用标准铝型材搭建机架，

　　机架底部配置可调脚杯与脚轮，方便设备在车间内移位调整，同时可根据地面平整度调平设备，保证输送轨道水平度偏差在允许范围内，避免电芯在输送过程中出现窜动。从安装边界来看，设备整体宽度控制在1.2米以内，长度约1.8米，高度不超过1.6米，可直接对接现有锂电池生产线的输送线体，无需对原有产线做大规模改造，设备进料口与出料口的高度可根据对接产线的高度做±100mm范围的调整，适配不同厂区的产线布局差异。设计过程中针对电芯接触测试的核心需求，对探针的同轴度做了严格约束，探针安装座的导向孔与电芯定位槽的同轴度公差控制在0.05mm以内，保证探针下压时精准接触极柱中心区域，避免偏斜接触导致的测试数据波动；同时在测试工位设置光电定位传感器，

　　确认电芯到位后再触发探针下压动作，避免空打损坏探针。设备的传动结构大量采用标准件配置，输送线驱动采用伺服电机搭配同步带传动，传动平稳噪音低，分料机构采用凸轮分割器驱动，动作定位精度高，长期运行无累计误差，日常维护仅需定期检查皮带张紧度、探针磨损情况即可，降低产线运维成本。针对电池生产车间的安全要求，设备所有带电回路都设置绝缘防护，运动部件外侧设置透明亚克力防护罩，防护罩配备安全门开关，一旦防护罩被打开设备立即停止运行，避免机械伤害风险，测试回路设置过流保护功能，当检测到电芯短路、过压等异常情况时立即切断测试回路，同时触发报警提示。在实际生产场景中，该设备可实现每小时1200颗以上的电芯检测效率，测试数据可直接对接工厂MES系统，实现每颗电芯测试数据的可追溯，不良品剔除工位根据测试结果将内阻超标、电压异常的电芯推入不良品料盒，合格品直接送入下一工序，整个过程无需人工干预，大幅提升锂电池生产过程的检测一致性与生产效率。
