晶硅太阳能光伏电池板组件结构设计

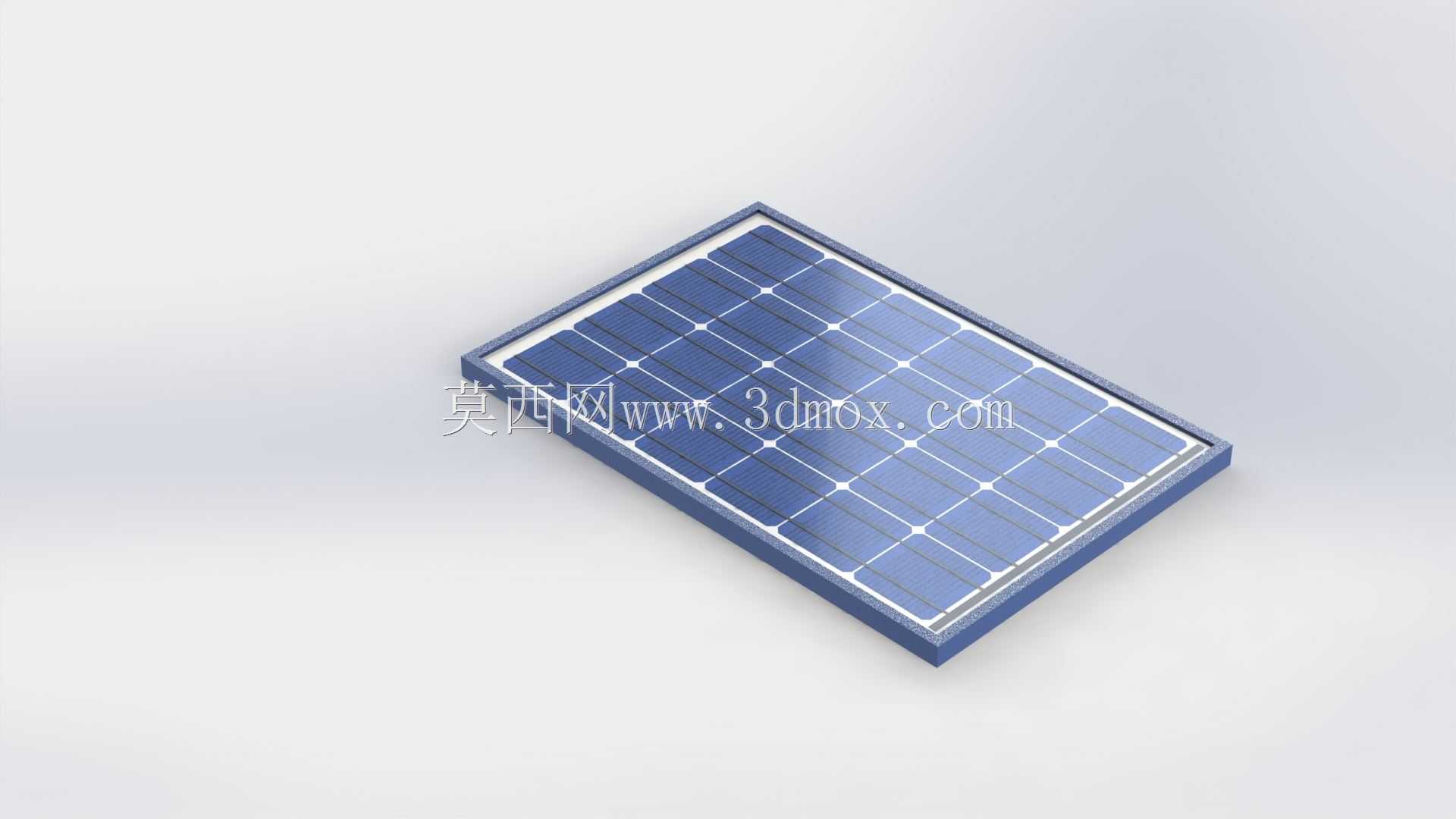

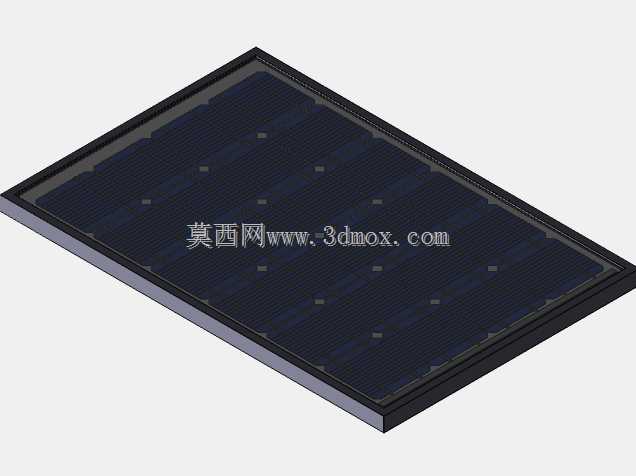

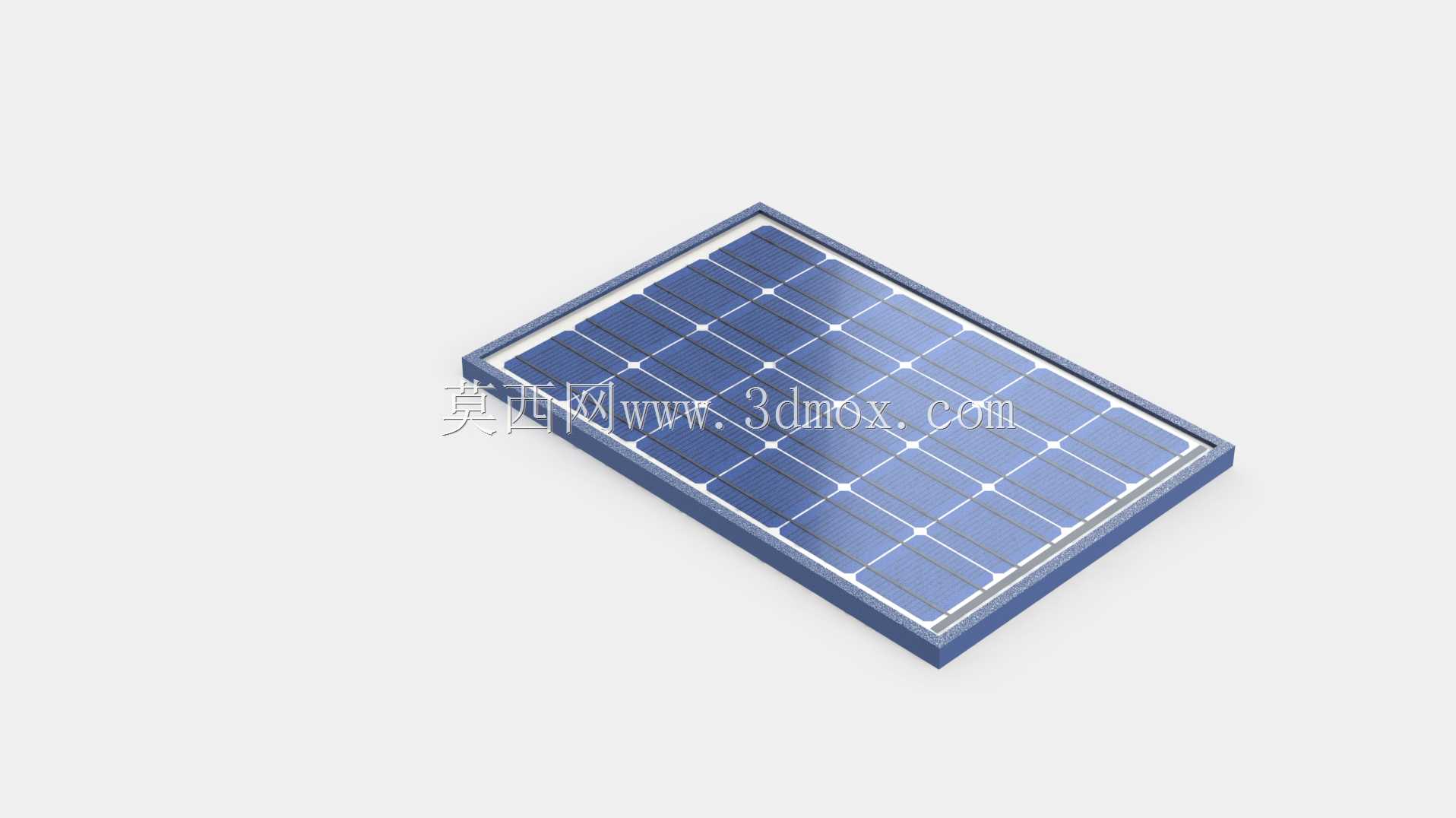

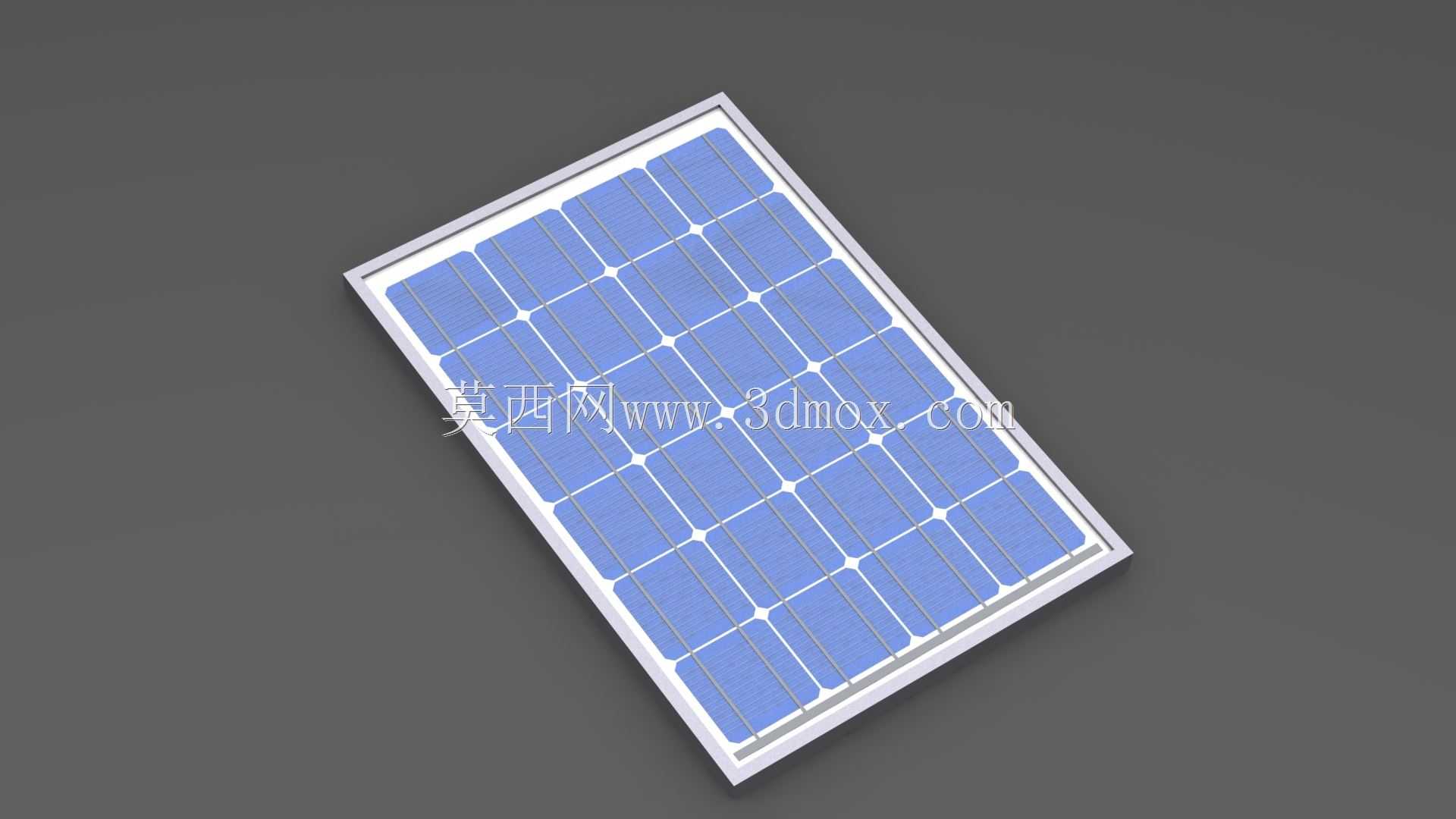

　　这套光伏组件结构围绕晶硅电池片的封装承载、户外安装固定和长期耐候使用展开，外观上呈现为一块矩形平板式发电面板，蓝色电池栅线区域被边框完整围合，整体厚度较薄，适合布置在屋面、支架阵列、厂区顶棚、离网供电站点以及小型新能源实训装置中。建模时没有把面板当作单纯薄板处理，而是把边框、玻璃覆盖层、电池片排布区、背板和安装连接边界作为一个装配整体考虑，使结构表达能够服务于后续支架匹配、检修空间校核和组件排布。

　　从实际用途看，太阳能电池板的核心作用是把入射光照转化为直流电能，单块组件通常需要与支架、压块、线缆、汇流箱和逆变器共同构成发电系统。组件外形以长方形为主，长宽比例受电池片串并联数量影响，边框四角形成封闭承力轮廓。边框不仅承担外形约束，还负责提升面板抗弯刚度，在搬运、吊装、风压和雪载工况下减少玻璃与电池片区域的变形。设计中需要重点关注边框断面高度、壁厚、角部连接以及安装孔位，因为这些部位直接决定组件与支架的配合关系。

　　结构建模时，电池片区域采用规则矩阵排布，片间留有均匀间隙，表面栅线方向保持一致，便于直观表达受光面的串列布局。外围边框采用近似等宽的包覆形式，边缘高出板面，形成对玻璃和层压组件的保护台阶。面板四角不宜做成尖锐无约束结构，实际产品中常通过角码、密封胶或边框插接形成连续框架。三维表达时保留边框的厚度和包边关系，可以让工程师在检查装配干涉时判断压块压紧位置、排水间隙以及相邻组件之间的拼接缝。

　　安装边界方面，组件不能只按自由平板理解。屋面铺设时，长边或短边与导轨的配合方式会影响压块数量和支撑跨距；地面支架阵列中，组件之间需要预留热膨胀、排水和清洁维护空间；嵌入式顶棚应用中，边框还要与檩条、密封件和防水构造协调。模型中的矩形外轮廓可作为排布基准，边框侧面则是夹具接触区域，设计时应避免把压块压在玻璃受光面中央，也不能让安装件遮挡过多电池片。

　　在功能特性上，面板正面需要保持平整受光，边框应提供可靠的机械保护，背板侧则承担绝缘、防潮和结构封闭作用。电池片本身脆性较高，层压后虽然形成复合板，但对局部冲击和反复弯曲仍较敏感，因此边框刚度和支撑点位置十分关键。若用于多组件阵列，单块板的外形尺寸会影响支架立柱间距、横梁规格以及检修通道宽度；若用于小型移动电源或教学设备，则还要考虑提手、护角、接线盒位置和与机架的连接方式。

　　建模思路上，可先确定组件外轮廓和厚度方向，再建立边框包络，随后在受光面内按行列布置电池片，并通过栅线和片间间隙强化真实感。边框转角处应保持连续，底部与支架接触的面需要明确，接线相关区域虽然在外观图中不突出，但在完整设计中应位于背板侧，避免与压块和导轨干涉。对于结构工程师而言，这类模型的价值不只在展示蓝色光伏面，更在于通过边框、板面、安装边和整体尺寸的表达，为支架选型、阵列排布、载荷校核和现场安装提供清晰的三维依据。
