多工位电子产品IM组件组装设备结构

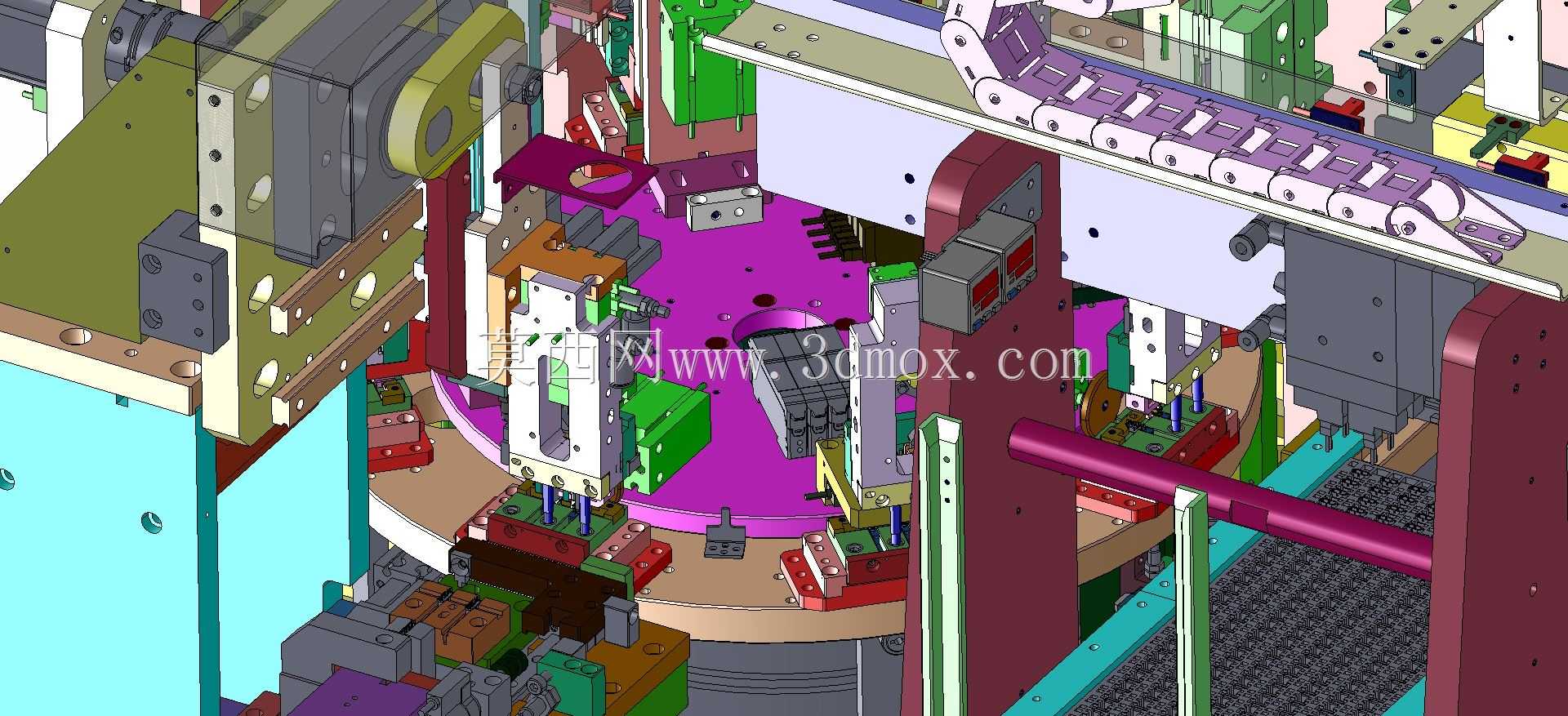

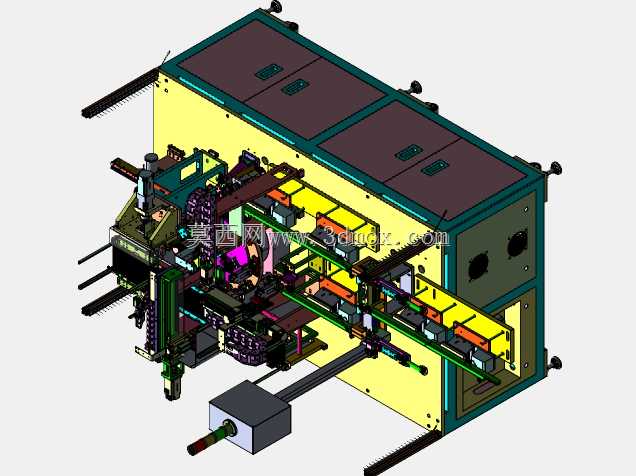

　　这套组装结构主要面向消费电子IM类组件的批量装配工序，适配3C制造车间的流水线联线或单机作业场景，可覆盖小型注塑装饰件、功能模组的压合、定位、检测等多道连续工序，替代传统人工逐工位装配的低效模式，适配日产能万级以上的量产节拍需求。从结构布局来看，核心采用多工位转盘作为载具流转核心，转盘周边呈辐射状排布多组功能工位，包含上料定位工位、组件预对位工位、压合装配工位、不良品剔除工位以及成品下料工位，各工位的动作时序通过凸轮分割器与传动链匹配，保证工位切换的定位精度控制在±0.02mm范围内，避免组件装配错位。转盘上方设置的拖链结构用于排布各工位气动元件、检测传感器的线束与气管，拖链弯曲半径适配设备整体高度边界，走线时预留15%的活动余量，

　　避免转盘反复转动过程中线缆拉扯磨损。设备侧边设置的皮带输送线用于成品的转序输出，输送线高度与转盘下料工位的取料高度差控制在5mm以内，配合导向挡边保证成品流转时不会卡滞。各装配工位的夹具采用快换式设计，不同规格IM组件切换时仅需更换定位镶块，无需重新调整整体工位坐标，镶块的定位销采用锥面导向结构，组件放入时可自动导正位置，降低人工上料的对位难度。压合工位采用线性导轨导向，配合可调行程的压头，可根据不同组件的压合深度需求调整下压行程，压头端面设置聚氨酯缓冲垫，避免压合过程中刮伤IM组件的表面装饰层。设备的支撑框架采用标准铝型材拼接，各安装面的平面度通过加工垫板调整，保证长周期运行过程中工位位置不会出现偏移，整体安装边界宽度控制在1.

　　8米、深度1.2米、高度1.6米范围内，可直接适配车间标准设备机台的摆放空间，无需额外改造地基。气路排布采用分路供气模式，每个工位的气路单独设置调压阀，可根据不同工序的气压需求独立调整压力值，避免单工位气压波动影响整台设备的运行稳定性。检测工位预留视觉检测相机的安装位，可根据实际生产需求加装视觉系统，对装配后的组件外观、装配位置进行在线检测，检测数据可直接对接车间MES系统，实现生产数据的可追溯。设备的传动部分采用密封式护罩覆盖，避免车间内的灰尘、注塑碎屑进入传动结构造成磨损，护罩设置可拆卸式检修门，日常维护时无需整体拆解护罩即可完成传动部件的润滑、紧固作业。各运动部件的行程端点均设置硬限位与软限位双重保护，硬限位采用聚氨酯缓冲块，

　　软限位通过传感器触发停机，避免设备调试或运行过程中出现超行程碰撞损坏部件。上料工位设置物料到位检测传感器，当缺料时设备自动暂停并发出提示，避免空工位运行造成的节拍浪费。下料工位配套的取料机构采用旋转摆臂结构，摆臂的旋转角度通过缓冲器限位，保证取料放料的位置重复精度，成品放置到输送线时的下落高度控制在10mm以内，避免组件磕碰产生外观不良。整套结构的设计充分考虑了3C电子产品换型频繁的生产特点，所有可调部位均设置刻度标识，换型调整时可直接参照刻度快速调整参数，大幅缩短换型调试时间，适配多品种小批量的柔性生产需求。
