多轴并行自动锁付螺丝拧紧设备结构

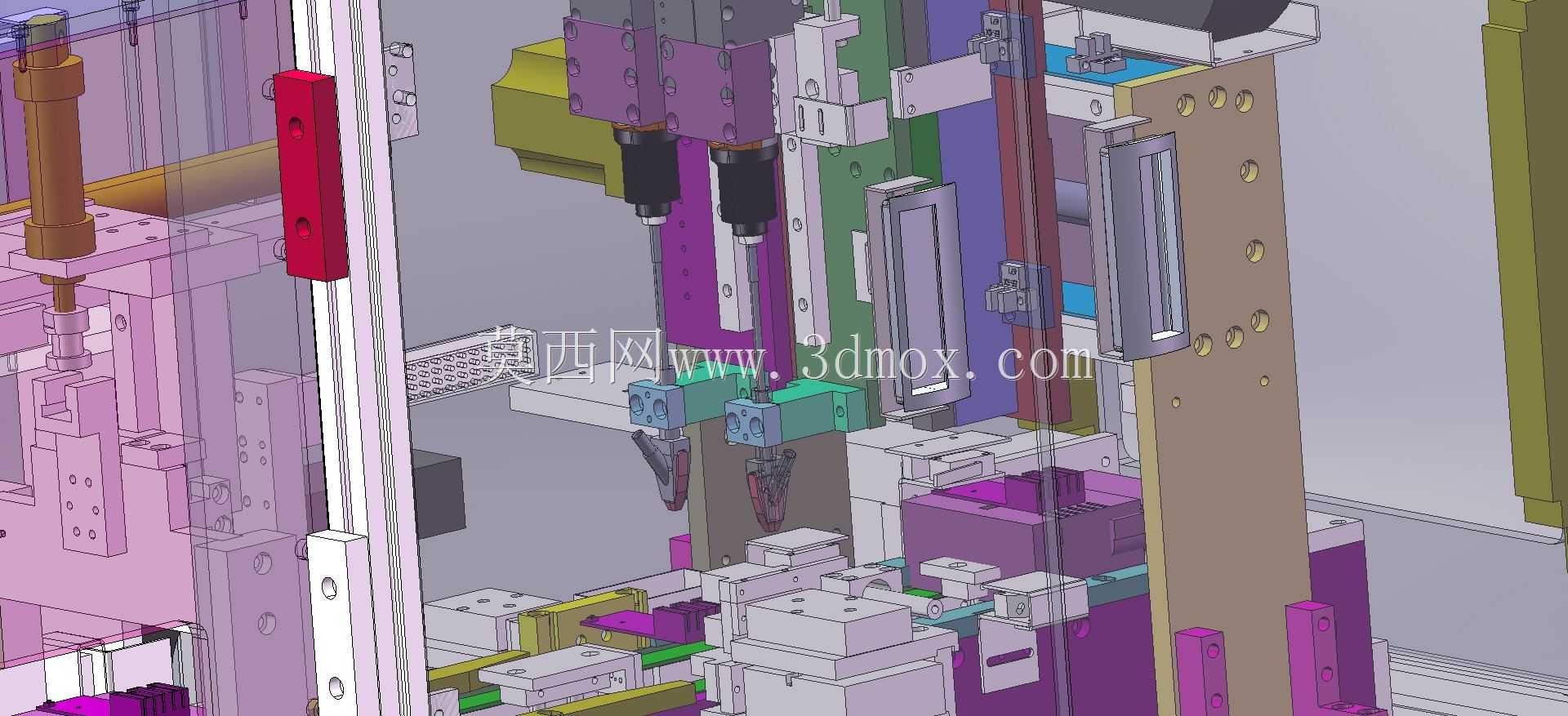

　　在3C电子、小家电、汽车零部件的批量装配产线上，螺丝锁付是占比极高的装配工序，传统人工手持电批锁付的模式，不仅单颗螺丝锁付节拍波动大，还容易出现浮锁、滑牙、漏锁的质量问题，人工长期重复操作也容易出现疲劳导致的不良品流出，这款多轴并行的螺丝拧紧结构，就是针对小规格螺丝的高密度锁付场景开发的专用执行机构，可直接集成到现有装配流水线的工位上，替代人工完成高精度的螺丝锁付作业。从结构布局来看，这套机构采用立式多轴并排布置的方案，锁付轴的间距可根据待锁付产品的螺丝孔位做定制化调整，每根锁付轴都配备独立的Z向进给导轨与压力缓冲结构，锁付过程中电批会先快速下行到螺丝孔位上方，接触螺丝后切换为扭力进给模式，

　　当电批达到预设锁付扭力后会自动触发停止信号，同时Z轴快速回退到初始等待位置，整套动作的响应延迟控制在毫秒级，单工位多颗螺丝的锁付可同步完成，相比单轴逐颗锁付的方案，节拍效率提升数倍。设计过程中重点考虑了螺丝送料与锁付动作的衔接稳定性，每根锁付轴都配套独立的螺丝供料管路，送钉机构会将排列好的螺丝通过压缩空气输送到锁付批嘴位置，批嘴处设计有弹性夹片结构，在螺丝到达批嘴前会自动张开，螺丝到位后夹紧保持螺丝的垂直姿态，避免螺丝在下行过程中出现偏斜、掉落的问题，夹片的开合行程根据常用的M1.2到M4规格螺丝做了适配，更换不同规格批头时仅需调整夹片的张开间隙即可，无需整体更换锁付嘴组件。安装边界方面，

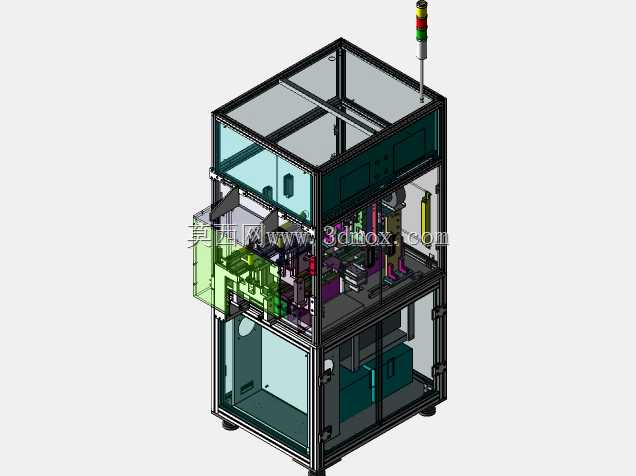

　　这套锁付机构的主体安装板采用标准铝型材拼接结构，可直接固定在现有装配线的工位机架上，整体横向宽度根据锁付轴的数量调整，常规四轴配置下整体宽度不超过400mm，Z向行程预留150mm的调节空间，可适配高度在200mm以内的各类待装配产品，机构的气路与电路接口都集中布置在安装板的后侧，集成到产线时仅需对接气源、IO控制信号与扭力参数设置线路即可，不需要对现有产线做大规模的结构改造。锁付过程的扭力控制是这套结构的核心设计点，每根锁付轴都搭载了高精度扭力传感器，可实时采集锁付过程中的扭力变化曲线，当出现螺丝滑牙、孔位错位导致扭力异常时，系统会立即触发报警并停止当前轴的锁付动作，避免打坏产品螺纹孔，

　　同时锁付深度也通过Z轴的位移传感器做双重校验，只有扭力与锁深同时达到预设阈值，才会判定该颗螺丝锁付合格，从结构层面杜绝浮锁、滑牙的不良流出。针对不同产品的换型需求，这套机构的锁付轴采用快装式固定结构，更换产品时仅需松开轴座的固定手柄，就可调整各锁付轴的横向与纵向位置，匹配新产品的螺丝孔位坐标，调整完成后锁紧手柄即可完成定位，整个换型过程不需要额外的工装辅助，单批次换型时间可控制在10分钟以内，适配多品种小批量的柔性装配生产需求。日常维护层面，这套结构的所有滑动导轨部位都设计了防尘防护结构，避免装配车间的金属碎屑、灰尘进入导轨滑块导致的卡滞问题，电批与批头的连接部位采用快换接头，磨损后可直接插拔更换，不需要拆解整个Z轴进给结构，供料管路的接头也采用快插式设计，清理卡钉时仅需拔下对应轴的送料管即可快速取出卡滞的螺丝，大幅降低日常维护的停机时间。在实际产线应用中，这套结构可搭配产品定位载具使用，待锁付产品放置到载具上定位完成后，机构自动下行完成所有螺丝的锁付作业，锁付完成后载具自动流到下一个工位，整个过程不需要人工干预，单颗螺丝的锁付节拍可稳定在1.2秒以内，锁付良率可稳定保持在99.8%以上，相比人工锁付的模式，不仅大幅提升了装配效率，也降低了人工操作带来的质量波动，适合各类需要批量锁付小规格螺丝的装配场景使用。
