多螺杆上下侧面同步旋拧设备结构设计

　　该设备核心针对消费电子类小型壳体、小家电基座等需要多位置螺丝锁付的工件设计，适配产线连续化作业场景，可集成在整线装配段中部，衔接上游工件上料、定位工序与下游检测、下料工序，替代传统人工单颗螺丝锁付或单轴逐点锁付的低效作业模式，尤其适合单工件存在顶面、侧立面多颗螺丝需要同步紧固的生产需求，常见于手机中框组装、小型家电控制盒装配、电源适配器壳体锁付等量产场景，单工位锁付节拍可匹配整线1200件/小时的产出节奏，避免锁付工序成为整线产能瓶颈。

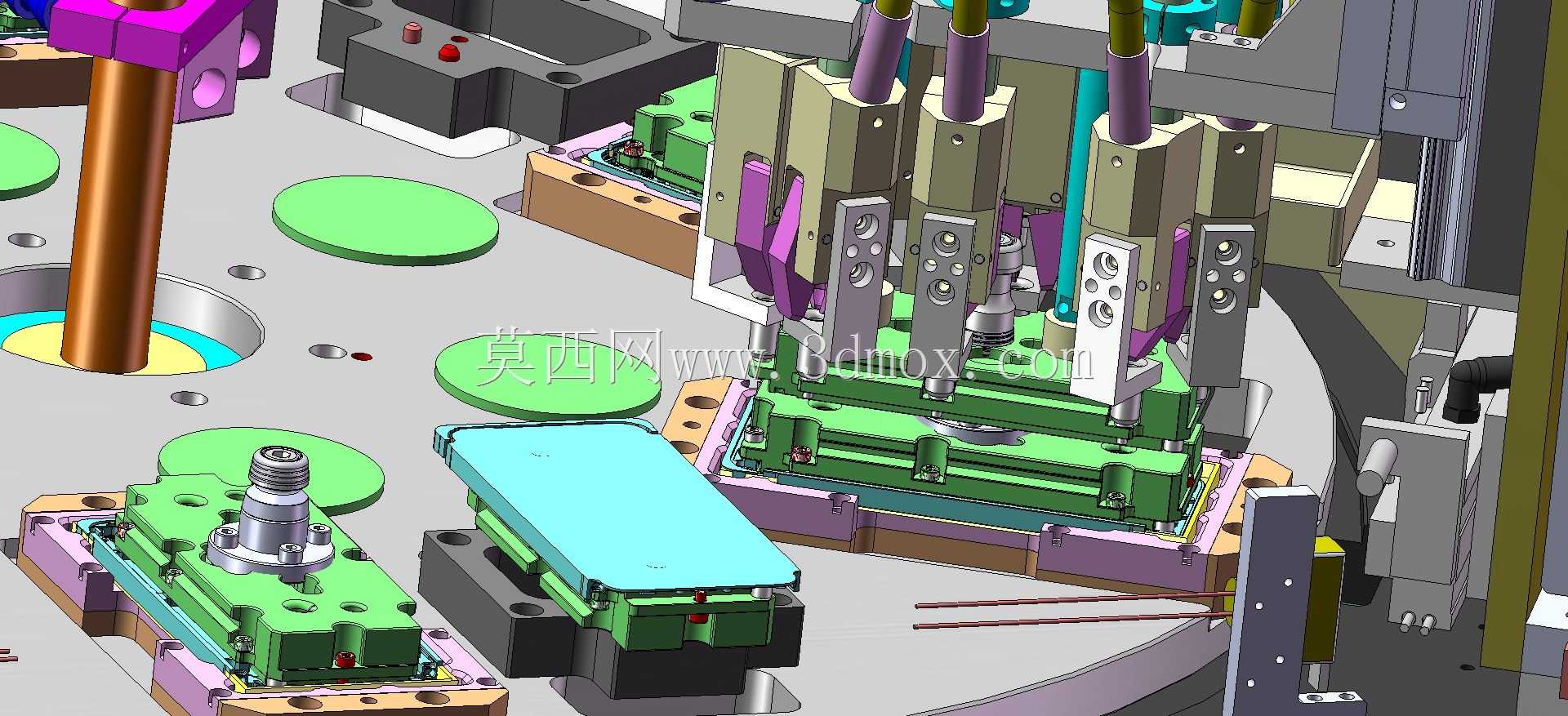

　　从结构布局来看，设备采用转盘式多工位架构，转盘上均匀布置多组工件定位载具，载具根据待加工工件的外形轮廓做仿形铣削加工，定位基准选取工件上的工艺孔与侧边定位面，保证每次工件放置后位置重复精度控制在±0.05mm以内，避免锁付时螺丝偏孔、滑牙问题。核心锁付机构采用多组独立伺服电批搭配多螺杆传动模组，电批的垂直进给与侧向往复运动均通过精密螺杆副驱动，每根螺杆对应一个锁付点位，可根据工件螺丝点位的分布灵活调整电批的安装位置，适配不同规格、不同孔位分布的工件锁付需求，无需更换整套锁付模组，仅需调整电批固定座的安装位置、更换对应批头即可完成换型，换型调整时间可控制在15分钟以内，适配多品种小批量的柔性生产需求。

　　设备的锁付动作逻辑做了分层设计，顶面锁付模组与侧面锁付模组独立控制，当载具随转盘转动到锁付工位后，首先由侧面定位气缸伸出，对载具上的工件做二次压紧定位，消除转盘转动带来的位置间隙，随后顶面锁付模组在螺杆驱动下下行，电批启动达到设定扭矩后自动停止并回退，紧接着侧面锁付模组沿水平方向进给，完成侧立面螺丝的锁付动作，所有点位锁付完成后定位气缸缩回，转盘转动将工件送入下一工位。锁付过程中电批自带扭矩反馈与滑牙检测功能，当出现螺丝锁付扭矩不足、滑牙、浮锁等异常时，设备会自动触发报警，同时将异常工件在后续下料工位分拣至异常品通道，避免不良品流入下道工序。

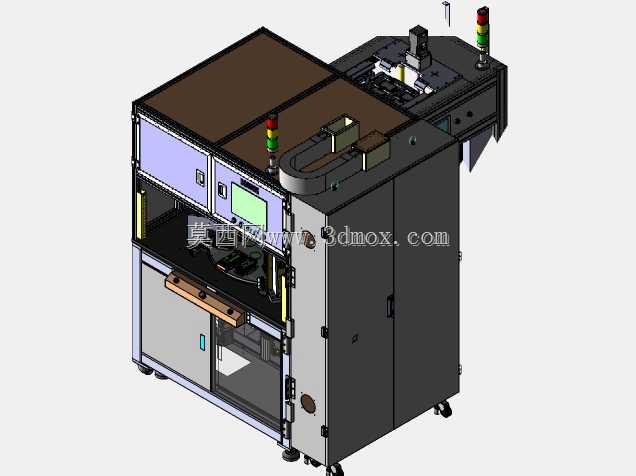

　　从安装边界来看，设备整体采用方通焊接机架作为承载基础，机架底部配置可调脚杯与万向脚轮，方便设备移位与水平调整，整机占地尺寸控制在长1200mm、宽1000mm、高1600mm范围内，对车间安装空间的要求较低，无需额外做地基处理，放置在水平硬化地面即可投入使用。设备的气路、电路走线全部内置在机架内部的走线槽中，外部无裸露管线，避免生产过程中线缆被工件、工装剐蹭造成的故障，锁付工位外围配置透明亚克力防护挡板，既可以观察设备运行状态，也能防止锁付过程中螺丝飞溅造成的安全隐患。

　　在结构细节设计上，锁付模组的进给导轨采用高精度线性导轨，配合螺杆传动的零背隙特性，保证电批进给的重复定位精度达到±0.02mm，批头与螺丝孔的对位精度满足M1.2-M4规格小螺丝的锁付要求，不会出现批头刮花工件表面的问题。电批的固定座采用快拆式设计，批头更换无需借助额外工具，日常维护便捷。转盘采用精密凸轮分割器驱动，工位转动的停顿位置精度高，无累计误差，长期运行无需频繁调整定位精度。载具采用防静电电木材质加工，避免静电对电子类工件造成的元器件击穿损伤，适配消费电子类产品的生产防静电要求。供料方式可适配螺丝供料器排列送料，螺丝通过气管自动输送到批嘴位置，无需人工摆放螺丝，整个锁付过程除人工上下料外无需额外人工干预，也可搭配机械手自动上下料实现全无人化作业。
