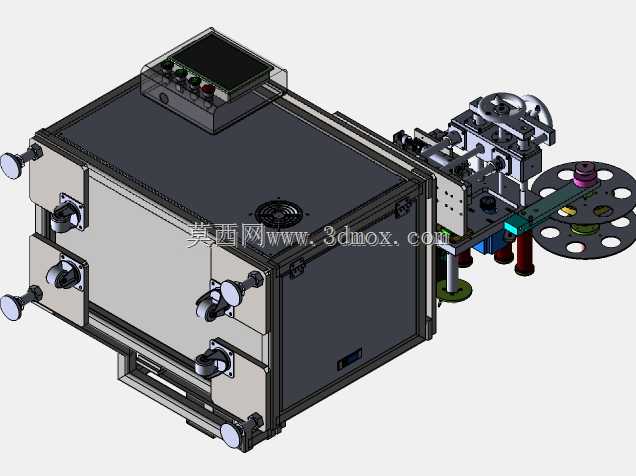

多工位转盘式工业产品包膜集成装置

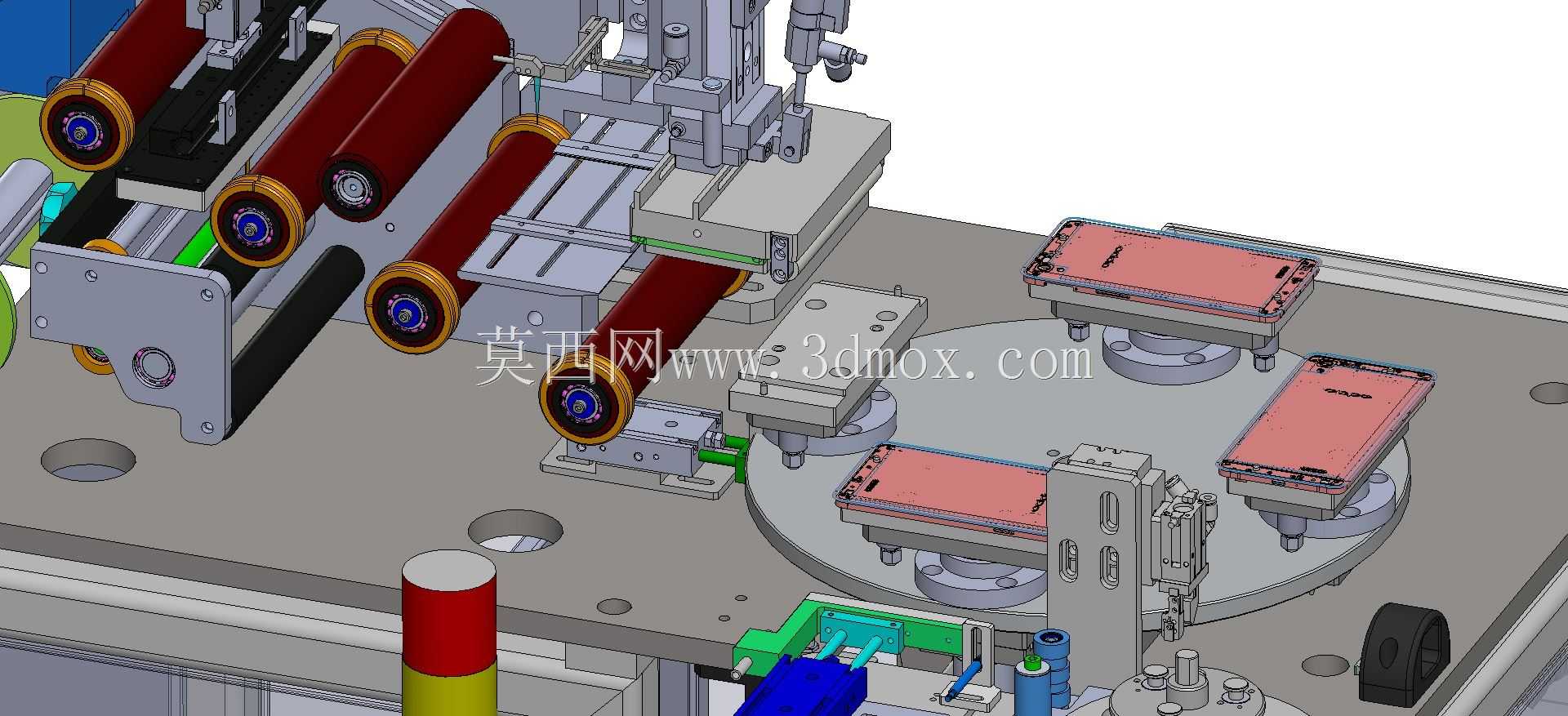

　　这套包膜集成装置主要面向消费电子结构件、小型五金零件、塑胶壳体类产品的表面防护覆膜工序，在3C电子制造、小五金精加工、塑胶件后处理车间的产线中，常布置在成品清洗、外观检测工序之后，包装入库工序之前，替代传统人工逐片贴附保护膜的作业模式，解决人工覆膜对位偏差、膜面褶皱、贴附压力不均导致的防护失效问题，尤其适配手机中框、小型电池模组、装饰面板这类对表面防护要求高、产能节拍快的生产场景。设备核心采用多工位转盘作为载具输送载体，转盘沿圆周方向均匀布置多组产品定位载座，每个载座可根据待加工产品的外形定制仿形定位槽，配合真空吸附孔实现产品的快速固定，避免覆膜过程中产品移位。转盘采用凸轮分割器驱动，可实现精准的间歇转动，

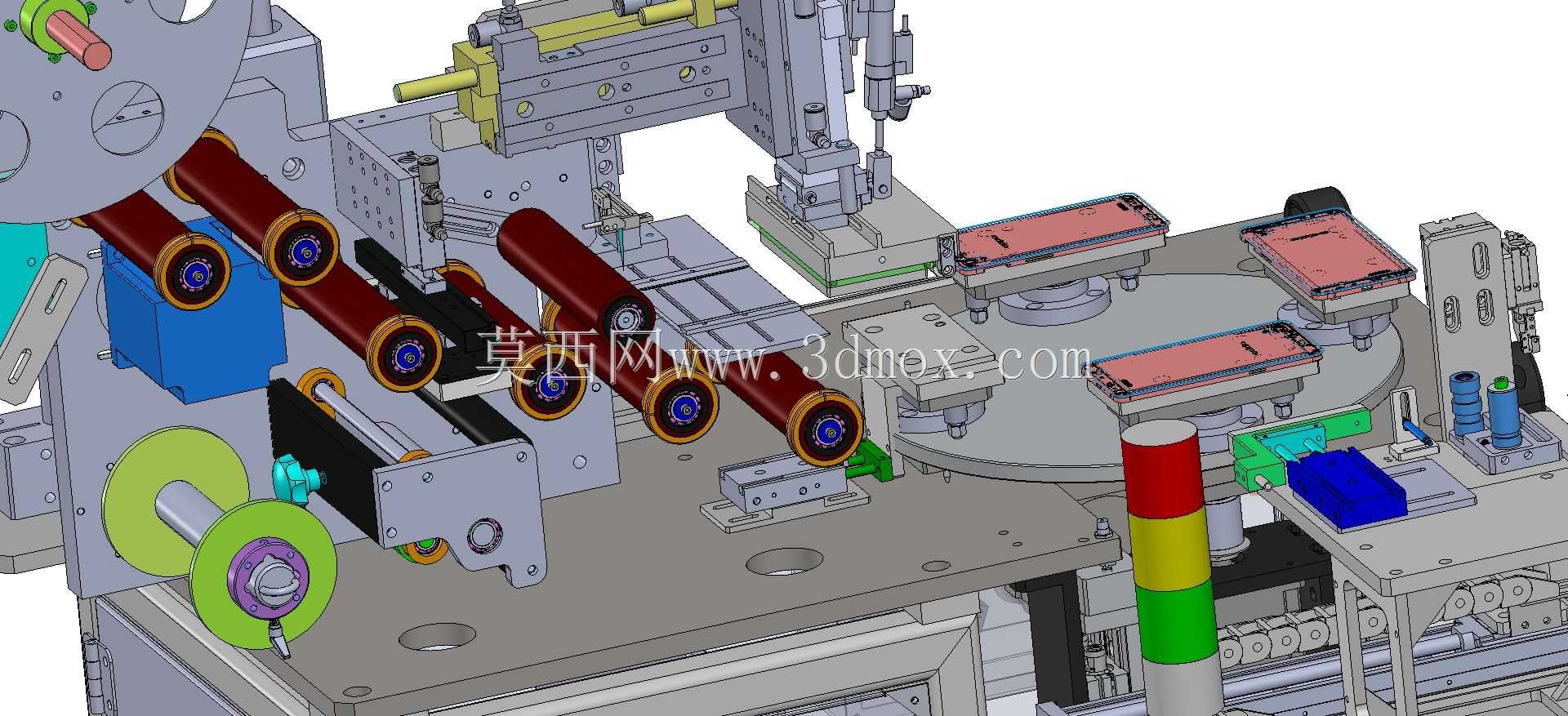

　　每个工位停留时间可根据覆膜工艺参数调整，工位布局沿转盘圆周依次排布上料工位、膜料放卷工位、覆膜压合工位、膜料裁切工位、成品检测工位、下料工位，各工位动作并行触发，相比传统直线式输送的覆膜设备，占地面积压缩近40%，工位间的转位时间更短，单工位节拍最快可控制在1.5秒每件，适配中高速产线的产能需求。膜料供给部分采用多组放卷辊组布局，可同时兼容两种不同宽度的保护膜料带，辊组表面包覆聚氨酯防滑层，配合张力调节机构实现膜料的恒张力输送，避免膜料拉伸变形导致的尺寸偏差；放卷路径上设置多组导向辊和除尘胶辊，可在膜料输送过程中粘除膜面附着的浮尘、纤维杂质，减少覆膜后的尘点不良。覆膜压合工位采用伺服驱动的压合模组，压头表面包覆硅胶缓冲层，

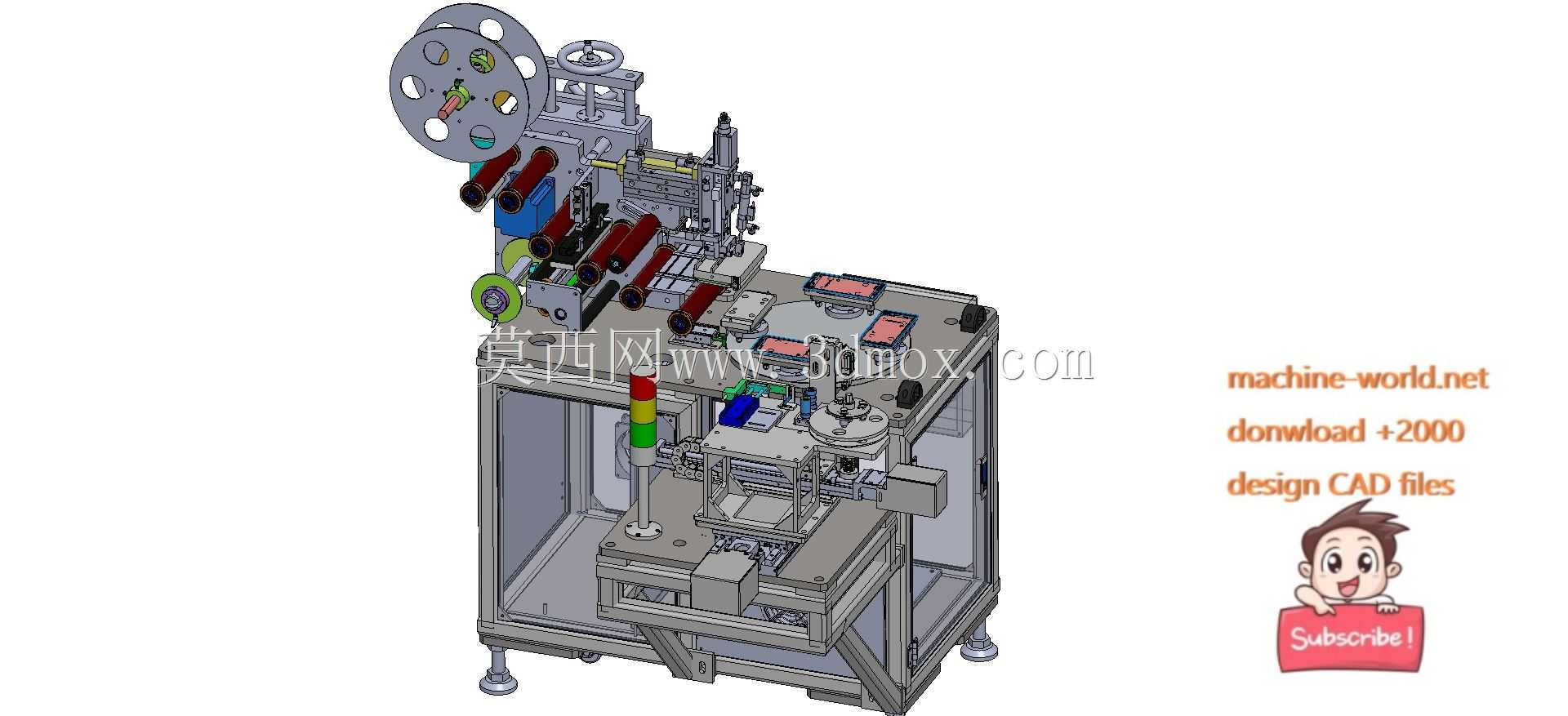

　　压合压力可通过伺服参数精确调节，压合过程中压头随膜料同步做微量随动，避免硬压导致的产品表面压痕、膜面刮伤问题；裁切工位采用热切与冷切结合的裁切结构，针对不同材质的保护膜可切换裁切模式，保证切口平整无拉丝、无残胶粘连。设备的安装边界需预留周边至少800mm的维护操作空间，底部采用可调脚杯支撑，可适应车间地面±15mm的高度差，设备主体框架采用4040工业铝型材拼接组装，整体重量控制在850kg以内，无需额外做地基预埋，普通车间环氧地坪即可满足安装承重要求；气路接口布置在设备后侧下方，接入0.5-0.7MPa的干燥压缩空气即可满足所有气动元件的用气需求，电控柜集成在设备侧部，所有走线采用线槽封闭布置，避免车间粉尘、

　　切削液进入线路造成故障。设计过程中充分考虑了快速换型的需求，产品定位载座采用快拆式锁紧结构，更换不同产品的载座无需工具，单人次换型时间可控制在15分钟以内；膜料放卷辊采用快拆式气胀轴结构，更换膜卷时无需拆卸多余结构，单人即可完成膜卷更换操作。设备的安全防护方面，在转盘转动区域、裁切工位、压合工位均设置透明亚克力防护挡板，挡板上设置安全联锁开关，防护挡板打开时设备自动停止运行，避免操作人员误触运动部件造成工伤；设备顶部设置三色状态指示灯，可直观显示设备运行、待机、故障状态，方便车间操作人员快速识别设备工况。在实际生产应用中，这套装置可直接对接前段的检测输送线和后段的包装输送线，无需额外增设中转搬运机构，产品从上料至覆膜完成下料全程无需人工干预，覆膜后的产品膜面贴合平整度可达99.5%以上，膜位偏差控制在±0.2mm以内，相比人工作业可减少80%的覆膜不良率，同时单台设备可替代3-4名覆膜作业人员，大幅降低产线的人工成本。针对部分需要双面覆膜的产品，可在转盘上增设翻转工位，实现产品一次上料完成正反两面的覆膜作业，无需二次周转定位，进一步提升工序集成度。
