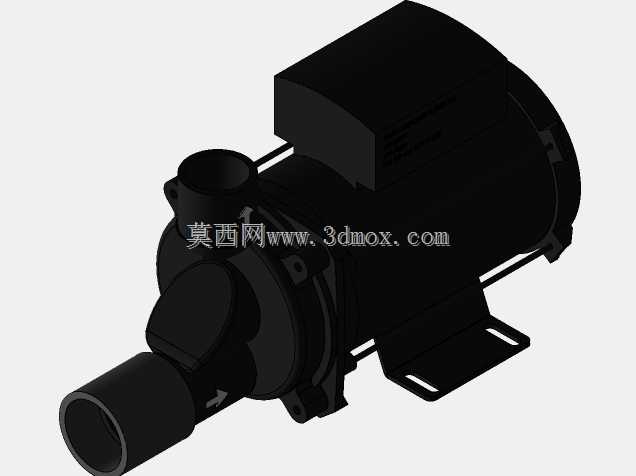

1马力水疗按摩循环水泵结构设计

　　这款1马力规格的水疗按摩循环泵，核心应用场景集中在商用冲浪按摩浴缸、家庭SPA泡池、小型恒温泳池的水循环与水力按摩系统中，作为整套水疗设备的水力动力核心，它需要同时满足管路水循环过滤、按摩喷头高压射流两个核心工况的动力输出要求，和普通清水输送泵不同，这类泵的过流部件需要长期耐受温水、沐浴添加剂、少量毛发杂质的混合介质，因此在结构设计上做了针对性的适配。

　　从功能特性来看，该泵采用电机与泵头同轴直联的结构设计，取消了传统联轴器传动的冗余结构，既缩小了整机安装体积，也降低了传动环节的功率损耗，1马力的额定输出功率可以在21mm通径的出水接口处提供足够的射流压力，支撑多个按摩喷头同时工作时的水力输出，不会出现多喷头开启后压力骤降的问题。泵体进出水口采用同轴异径的接口设计，进水口口径大于出水口，符合流体输送过程中增压段的流速变化要求，减少进水侧的流道阻力，避免气蚀现象在温水工况下过早出现。

　　设计过程中，过流腔体采用改性工程塑料一体注塑成型，材料本身具备耐温、抗水解、低流阻的特性，内壁光滑度可以达到Ra1.6以下，减少流体在腔体内的沿程阻力损失，同时避免长期温水浸泡下的材料析出问题，满足卫浴类设备的卫生要求。泵轴与介质接触的端段采用AISI304不锈钢材质，搭配机械密封结构替代传统填料密封，既可以杜绝泵运行过程中的滴漏问题，也能承受最高40摄氏度的连续工作水温，密封件的耐老化性能可以满足长期间断启停的使用工况。电机部分采用封闭罩壳结构，防护等级达到IPX5，可以直接安装在泡池下方的潮湿舱体内，不需要额外做防水隔离处理，降低了整机组装时的防护设计成本，电机端的散热筋沿轴向排布，配合电机端自带的散热风叶，可以在封闭安装空间内保持足够的散热效率，避免长期运行时的电机过热问题。

　　安装边界方面，整机采用一体式冲压安装脚座，脚座上开有两个长条形安装孔，可以适配安装基座上±5mm的安装孔位误差，不需要在安装现场二次扩孔调整，降低现场安装的调试难度。整机的轴向总长度控制在适配常规浴缸底舱的安装尺寸范围内，进出水口的中心高度与市面主流同规格水疗泵保持一致，可以直接替换同参数的老旧故障泵，不需要改动现场管路的焊接或粘接结构。泵体上标注的水流方向箭头清晰明确，安装时可以快速识别进出水方向，避免接反管路导致的无法正常上水问题。

　　在实际选型适配过程中，这类泵需要匹配的管路通径为32mm或40mm的PVC给排水管，和进出水口的台阶式接头可以直接通过粘接或喉箍固定，密封可靠性高，不需要额外加装转换接头。泵的启动电容集成在电机顶部的接线盒内，接线盒采用卡扣式密封结构，接线完成后可以快速扣合，减少现场接线的防护处理步骤。针对水疗系统的使用特点，该泵的叶轮采用闭式流道设计，既可以保证足够的输出压力，也能通过流道的特殊结构切碎偶尔进入泵腔的细小毛发杂质，避免叶轮缠绕导致的卡滞故障，减少日常使用过程中的维护频次。转子部分做了动平衡校准，运行时的振动幅值控制在很低的水平，安装在浴缸底部时不会通过结构传递明显的振动噪音，提升使用过程中的静谧性。
