越野轮胎配套轮毂轴承总成结构设计

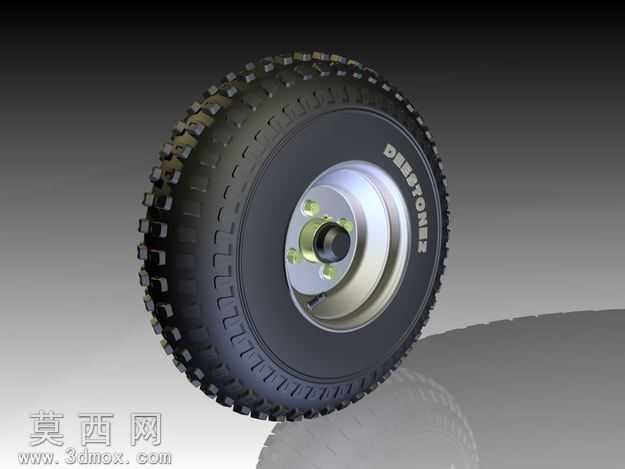

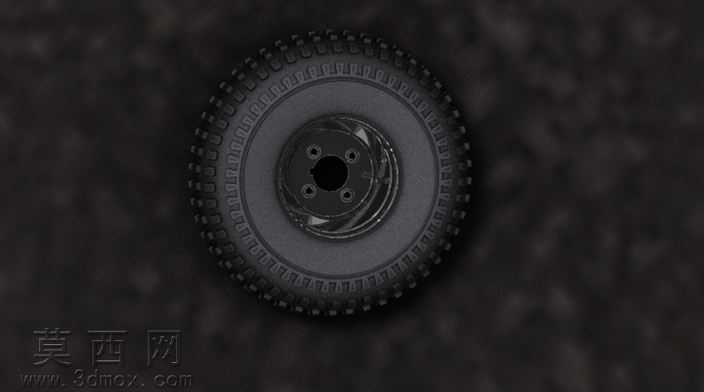

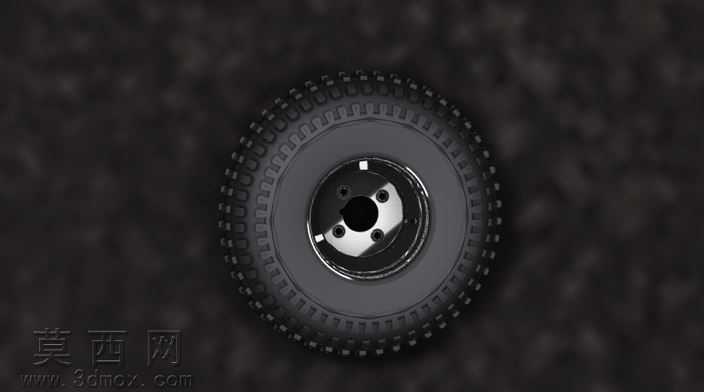

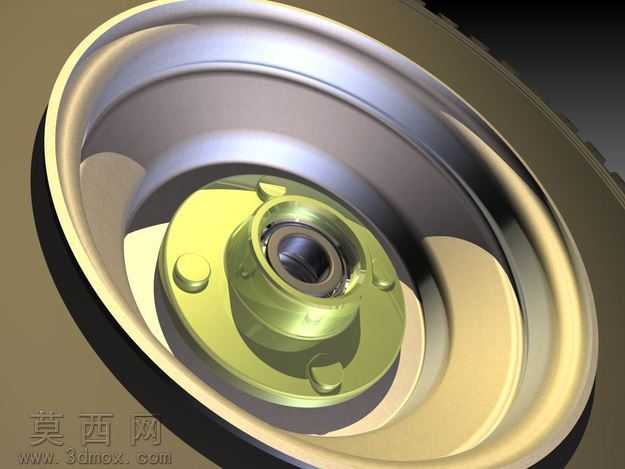

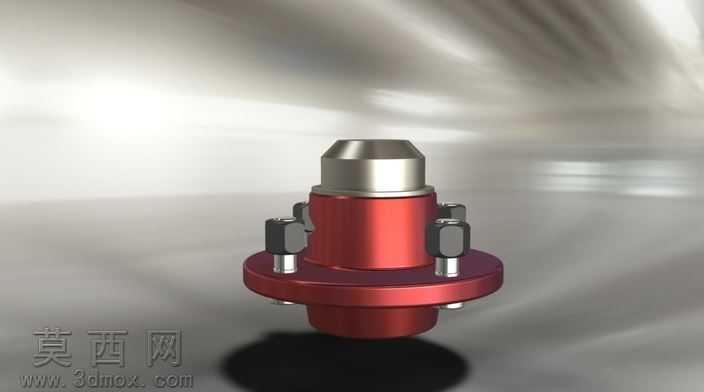

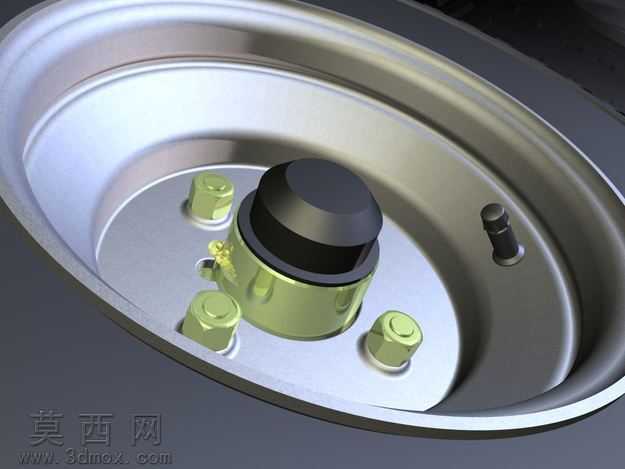

本作品为越野车辆配套的轮胎轮毂轴承集成总成三维建模设计，建模过程中首先梳理越野行驶工况下的部件受力逻辑，针对非铺装路面颠簸、大扭矩冲击的使用场景，对整体结构进行分层拆解建模。首先构建轮胎基础轮廓，还原越野轮胎的胎侧厚度与胎体支撑结构，匹配对开式轮辋的装配定位关系，轮辋部分采用多段曲面建模方式，精准还原轮辋的挡圈、槽底、安装止口的尺寸公差配合面，确保轮辋与轮胎胎圈的贴合精度符合越野场景的密封与防脱要求。轮毂中心的轴承安装位是建模的核心重点，针对双列轴承的装配结构，精准绘制轴承外圈与轮毂中心座的过盈配合面、内圈与轮轴安装位的定位台阶，同时还原轴承周边的密封结构、润滑预留腔室，以及轮毂上的安装凸点、配重定位结构，确保各部件之间不存在装配干涉。材质渲染阶段，针对不同部件的物理属性匹配对应材质效果：轮胎部分采用哑光带细微颗粒质感的橡胶材质，还原橡胶表面的细微纹理与使用质感；轮辋主体采用金属镀铬与哑光金属漆分层材质，还原钢制轮辋表面的镀层反光与漆面质感，轮辋边缘的高光部分调整反射参数，模拟金属表面的抛光处理效果；中心轴承部分采用高反光金属材质，还原轴承钢的精密金属质感，轴承内部的滚珠、保持架结构也做了精细化建模，通过半透明的密封盖材质隐约展现内部结构，提升模型的真实感。设计过程中充分考虑越野场景的部件强度需求，对轮辐与轮辋的连接过渡位置做了圆角强化处理，避免应力集中问题，同时对各连接螺栓的安装孔位做了沉头结构建模，确保螺栓安装后不超出轮辋平面，避免越野行驶中磕碰损伤。整体模型装配关系完整，各部件可独立拆分用于结构分析、装配演示或渲染出图，曲面过渡顺滑无破面，尺寸比例符合常规越野车辆轮毂轮胎的参数规范，能够直观展现越野行走机构的核心结构组成，可用于车辆结构教学、产品方案展示、改装部件设计参考等场景，模型的细节精度满足工程级演示需求，各配合面的尺寸关系符合机械装配的通用规范，能够清晰展现轮胎、轮辋、中心轴承三者的装配逻辑与受力传递路径。
