12V50A双电压开关电源结构设计

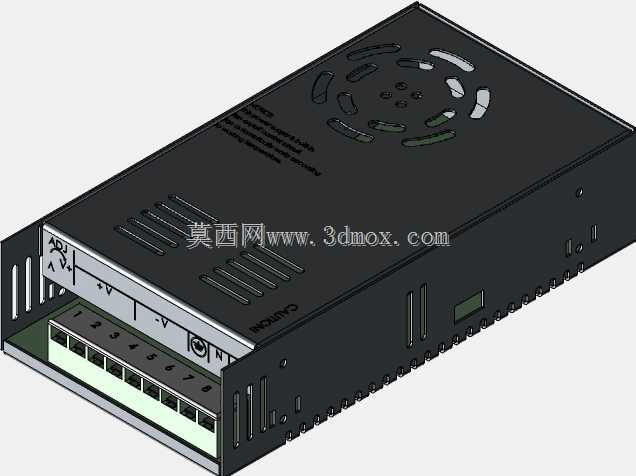

　　这款双电压输入的直流开关电源，核心输出参数为12V50A额定450W功率，在工业控制、低压配电、LED驱动、小型自动化设备供电场景中应用十分广泛。从结构设计来看，整机采用封闭式金属壳体，顶面预留轴流风扇安装位，配合壳体侧面、顶面的冲压散热格栅，能够在满负载运行时形成贯穿式风道，将内部功率器件、整流桥、变压器工作产生的热量快速带出，避免高温导致的元器件寿命衰减、输出参数漂移问题。壳体前端设置多组螺丝锁紧式接线端子，端子排旁丝印清晰的正负极标识、电压调节点位标识，现场接线时无需额外查阅说明书即可完成接线操作，端子排上方的翻盖式防护结构，能够避免接线后金属碎屑、灰尘落入端子间隙造成短路风险，同时也能防止运维人员误触带电部位。

　　从安装边界来看，整机采用标准工业电源安装尺寸，壳体两侧预留的固定耳位适配常规机柜安装孔距，既可以通过螺丝固定在电控箱内部的安装梁上，也可以平放安装在设备仓内，安装时需要预留至少30mm的周边散热空间，尤其是风扇进出风方向不能有遮挡物，避免影响散热效率。设计过程中充分考虑了工业现场的复杂使用环境，金属壳体采用冷轧钢板冲压成型，表面做黑色喷塑处理，具备基础的防锈、抗电磁干扰能力，壳体接缝处的折边结构做了圆滑处理，避免装配、安装过程中割伤操作人员。内部结构布局上，高压输入区与低压输出区做了明确的物理分隔，符合安规设计要求，高压侧的保险丝座、输入接线端与低压侧的输出端子、调压电位器之间预留足够的爬电距离，即使在潮湿、多尘的工业环境中也能稳定运行。

　　实际选型使用时，这类电源通常作为设备的核心供电单元，给PLC模块、传感器、直流电机、电磁离合器、工业灯带等低压元器件供电，双电压输入的设计可以适配110V和220V两种常见的工业市电输入规格，无需用户手动切换输入电压档位，内部电路自带输入过压、欠压保护，输出过流、过温、短路保护功能，当输出侧出现短路故障时电源会自动切断输出，故障排除后可自动恢复工作，大幅降低现场运维的工作量。从三维结构设计的角度来看，这款模型完整还原了电源的外部装配特征，包括壳体的散热孔形状、端子排的排布位置、风扇安装位的固定孔位、侧面的指示灯开孔位置，在做电控柜布局设计、设备整机结构装配时，可以直接调用该模型进行干涉检查，提前确认安装空间、接线空间是否充足，避免实际加工装配时出现尺寸不匹配的问题。设计时还考虑了批量生产的工艺性，所有壳体冲压折边都预留了合理的折弯半径，没有过小的锐角结构，冲压模具加工难度低，喷塑时也不会出现积粉、露底的问题，端子排的安装位预留了公差间隙，装配时可以快速对位，提升生产组装效率。
