小型手动金属板材折弯作业工装

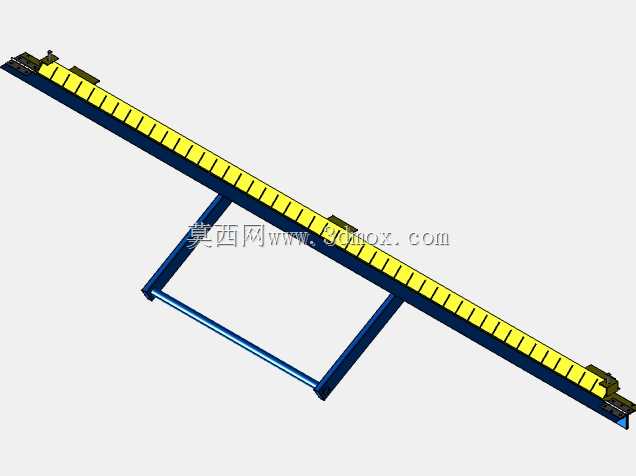

　　折弯作业的基准梁采用整根冷拉等边槽钢制作，槽钢的内侧直角边作为板材折弯的定位基准面，梁体上沿长度方向等距加工了刻度标识，最小刻度间隔为10mm，作业时不需要额外拉钢卷尺测量，直接将待折弯板材对齐对应刻度就能快速确定折弯位置，省去反复测量对位的辅助时间。两端的压紧机构采用偏心凸轮锁紧结构，不需要额外搭配扳手、螺栓紧固件，扳动锁紧手柄就能通过凸轮的偏心行程将待折弯的金属板材牢牢压在基准梁上，凸轮的压紧面贴了一层丁腈橡胶防滑垫，既可以避免压紧力过大在铝板、彩钢板这类软质板材表面留下压痕，也能防止折弯过程中板材出现滑移导致折弯角度出现偏差。在日常钣金维修、小型五金件加工、通风管道现场施工、广告标识牌制作这类场景里，大型数控折弯机往往受场地、工件尺寸、加工批量限制无法进场作业，这类长跨度手动折弯工装刚好填补了这部分作业空白。从结构设计逻辑来看，这款工装采用悬臂式长梁布局，主体支撑框架用方形空心型钢焊接成型，底部两个垂直于折弯梁的支腿直接落地，不需要额外打膨胀螺栓固定，作业时可直接放置在平整水泥地面、钢板平台甚至厚实的木工工作台上，支腿与主梁的焊接位置做了三角贴板补强，避免长梁在反复折弯受力时出现焊口开裂、主梁下挠变形的问题。

　　这款工装的有效折弯长度覆盖2米范围，刚好适配市面上常规的1.22米*2.44米标准板材的单边折弯需求，作业时不需要对板材进行预先裁切，可完成整边一次折弯成型，避免分段折弯出现的折痕错位、角度不一致问题。折弯翻边梁和基准梁采用合页式铰接结构，铰接轴采用整根冷拔圆钢加工，沿梁体长度方向每间隔300mm设置一个铰接支撑点，保证翻边梁转动时全程无卡滞、无轴向窜动，翻边梁的作业边做了45度倒角处理，折弯时不会在板材弯折圆角处产生刮痕，针对0.5mm到1.5mm厚度的冷轧钢板、铝板、彩钢板、镀锌板都能完成0到135度范围的折弯作业，翻边梁上还预留了角度定位块的安装螺孔，批量加工同角度工件时，可加装角度挡块，不需要每次用角度尺测量，直接将翻边梁扳到挡块位置就能得到一致的折弯角度。

　　从安装边界来看，这款工装整体宽度仅为0.6米，长度2.1米，闲置时可以直接靠在车间墙面存放，不会占用过多仓储空间，整体自重控制在单人可短距离挪动的范围，不需要借助叉车、行车等起重设备就能完成工位转移，非常适合流动施工、小型加工门店、职校实训教学这类场景使用。在实际作业过程中，针对不同厚度的板材，只需要调整偏心凸轮的锁紧行程就能适配对应的压紧力，不需要更换任何夹具配件，折弯折弯圆角半径由基准梁和翻边梁的铰接间隙决定，常规作业状态下折弯圆角半径控制在1倍板厚范围，满足大部分钣金件的成型精度要求，如果需要加工更大圆角的工件，也可以在基准梁的压紧面垫对应厚度的橡胶条或者钢片，就能调整折弯圆角大小，不需要对工装主体进行二次加工。

　　梁体表面采用喷塑处理，日常存放时不容易生锈，铰接位置预留了黄油嘴，定期加注润滑脂就能保证转动机构长期使用无卡顿，相比市面上的小型手动折弯机，这款长跨度工装没有复杂的传动结构，所有受力部件都采用标准型钢加工，后期维护时如果出现部件磨损，直接采购对应规格的型钢更换即可，不需要定制特殊配件，维护成本极低。在通风管道加工场景中，可用来完成风管共板法兰的折边、风管加强筋的预弯；在广告标识制作场景中，可完成镀锌板字壳、铝塑板的折边成型；在小型五金加工场景中，可完成配电箱外壳、设备护罩的薄板折弯作业，相比手工敲打的折弯方式，折出的工件直线度好，角度一致性高，不会出现锤痕导致的工件表面凹凸不平问题，能大幅降低薄板折弯的作业难度，即使是刚接触钣金作业的新手，经过十几分钟的操作熟悉就能加工出合格的折弯工件。
