内啮合高压齿轮油泵液压动力元件

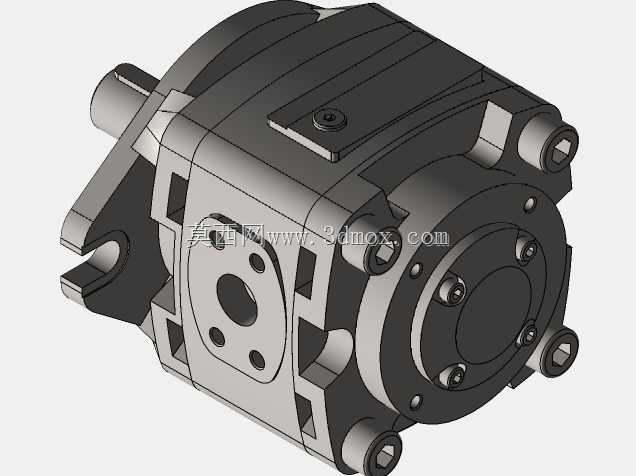

　　这套内啮合齿轮泵三维结构，面向中高压液压站、注塑机锁模回路、机床液压夹紧系统、工程机械伺服供油单元等连续运转工况，核心作用是把电机输入的旋转机械能转化为液压油的压力能，为油缸、液压马达、阀组提供稳定流量与压力。做液压系统布局时，首先要核对泵体的安装边界：输入端伸出轴为圆柱平轴结构，配套钟形罩与弹性联轴器对接电机轴，同轴度需控制在0.1mm以内，避免轴端受径向偏载拉伤骨架油封；泵体侧面的进出油口采用菱形法兰安装面，四个螺栓孔位呈矩形分布，油口通径匹配PGH系列63排量规格，进油口通径大于出油口，防止高转速下吸油不足产生气蚀，安装时法兰面需垫耐油密封垫，螺栓按对角顺序拧紧，杜绝结合面渗油。

　　从内部结构设计逻辑来看，这款内啮合泵采用外齿主动齿轮与内齿从动齿圈啮合的结构，两齿轮之间设置月牙形隔油板，把吸油腔和压油腔完全分隔：主动轴带动外齿轮旋转时，轮齿脱开啮合的一侧容积逐步扩大形成负压，油箱里的液压油在大气压作用下进入吸油腔，随着齿轮转动，油液被齿槽携带沿月牙板外侧输送到压油侧，轮齿逐步进入啮合的一侧容积不断缩小，油液被挤压后从压油口输出。和传统外啮合齿轮泵相比，内啮合结构的齿轮重合度更高，流量脉动率大幅降低，运转噪音更小，同时齿面滑动摩擦占比低，容积效率能长期保持在92%以上，额定工作压力可覆盖25MPa~31MPa区间，适合长时间高压保压工况。

　　泵体的壳体采用高强度铸铁一体铸造，外形做了多道加强筋布局，既承受高压油的内部胀力，也能吸收齿轮啮合产生的振动；端盖和泵体之间用定位销保证同轴装配精度，端面上分布的多颗内六角螺栓按扭矩规范锁紧，保证齿轮副的轴向间隙控制在合理范围——间隙过大会导致高压油内泄增加、容积效率下降，间隙过小则会在热机后出现齿轮端面和配流盘刮擦、抱轴故障。轴端内置双唇口骨架油封，一侧阻挡泵体内液压油向外泄漏，另一侧阻挡外界粉尘、冷却水进入泵腔，适配车间多粉尘、有切削液飞溅的加工现场环境。

　　选型匹配阶段要结合系统工况核算参数：63mL/r排量规格，搭配1450r/min四级异步电机时，理论输出流量约90L/min，扣除容积效率损失后实际供油流量在80L/min上下，刚好匹配中型液压站的油缸动作速度需求；如果搭配伺服电机做变速节能驱动，可根据系统实时压力流量需求调整泵转速，空载待机时降低转速减少溢流损耗，比定量叶片泵的系统能耗降低30%左右。油液清洁度需控制在NAS9级以内，吸油管路必须配置100μm精度的吸油滤油器，回油管路配置10μm精度回油滤，避免铁屑、杂质进入啮合区造成齿面拉伤、月牙板磨损。

　　三维建模过程中完整还原了所有装配细节：主动轴的轴肩定位尺寸、齿轮的齿形参数、齿圈的浮动补偿结构、配流盘的卸荷槽位置、法兰安装孔的孔距与沉孔深度、壳体上的定位销孔公差都按实物测绘还原，没有做结构简化。在做整机液压站装配校核时，可以直接把泵模型导入装配体，核对钟形罩的连接尺寸、联轴器的轴孔配合、油口法兰和管路的对接空间，提前排查安装干涉：比如泵体顶部的排气螺塞位置要预留扳手操作空间，侧面的压力检测口要能方便接入压力表，泵脚的安装螺栓孔要和油箱顶面的安装支架孔位对齐，避免现场装配时出现孔位错位、管路弯折角度过大的问题。

　　日常维护层面，这款内啮合泵的易损件仅为骨架油封和配流盘，长期运行后如果出现外漏，可拆开端盖更换油封；如果内泄增大、系统压力建不起来，可检查齿轮端面和配流盘的磨损量，磨损超差后更换配流盘即可恢复性能，整体结构零件数量少，拆装维护不需要专用工装，非常适合工业现场的运维场景。
