12引脚高频电源开关变压器结构设计

　　做了快十年开关电源结构设计，经手的高频变压器少说也有几百款，这次做的12引脚卧式高频变压器，是针对小功率AC-DC开关电源、工控辅助电源、消费类电源适配器场景做的适配设计，很多刚入行的结构工程师选变压器的时候总盯着电气参数，忽略结构安装边界，最后PCB打样回来才发现引脚间距不对、磁芯高度超了外壳内部空间，要么飞线要么改外壳，耽误项目进度。

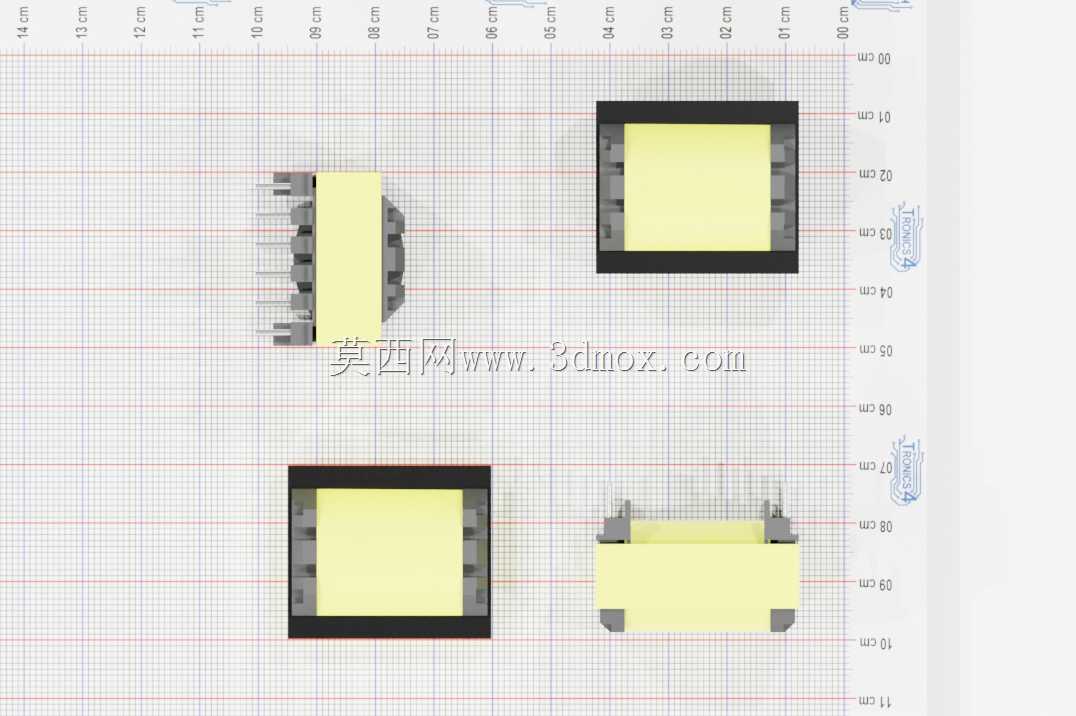

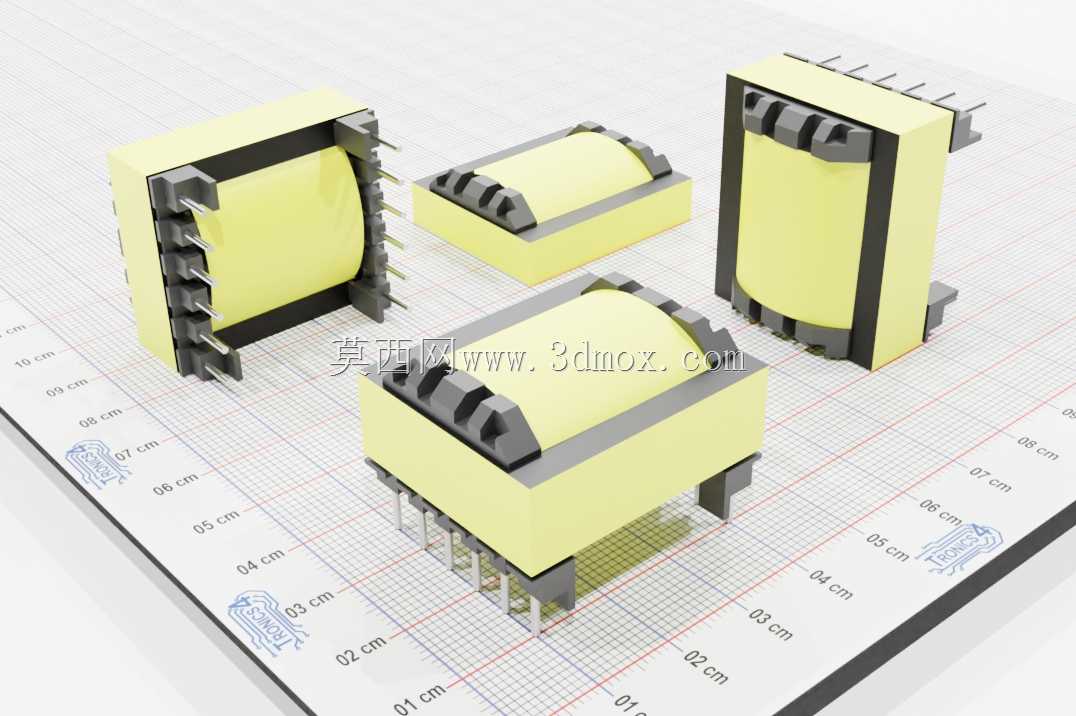

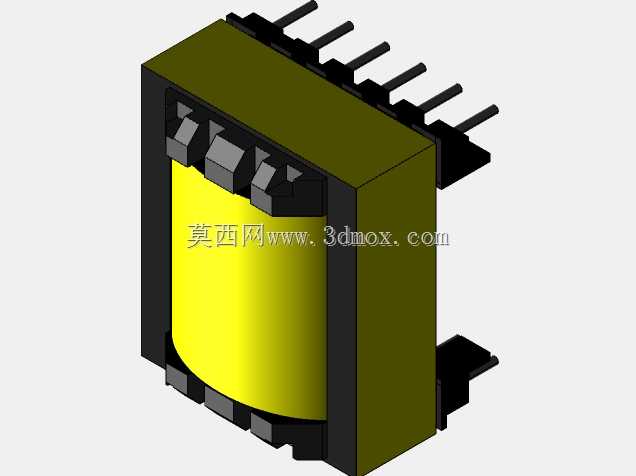

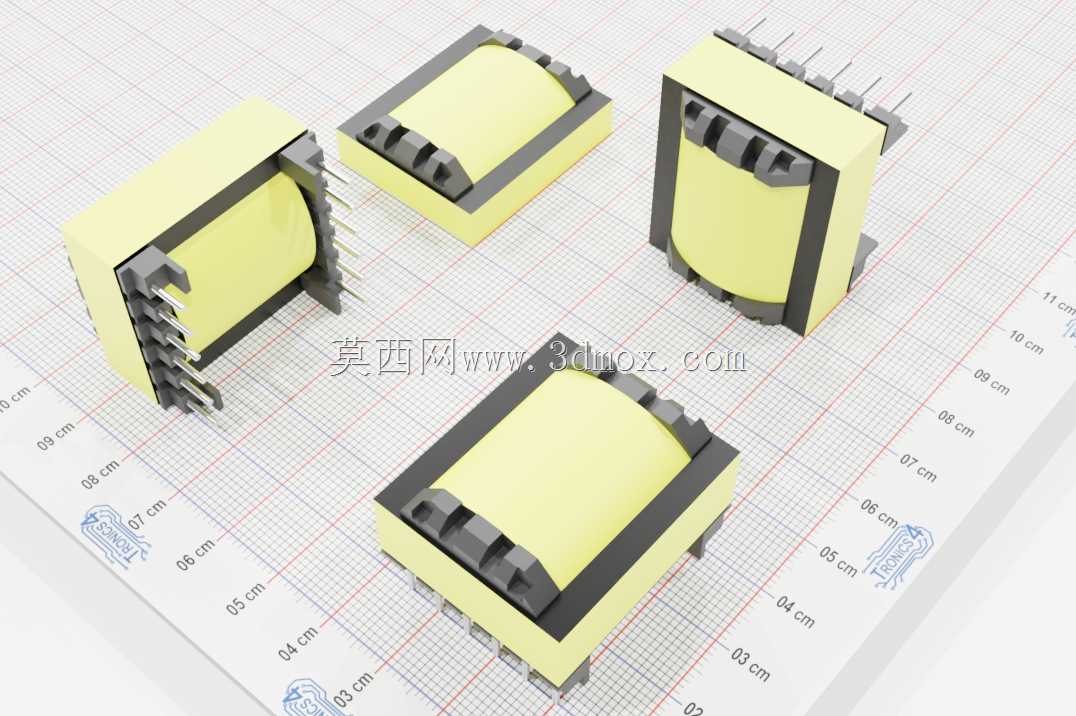

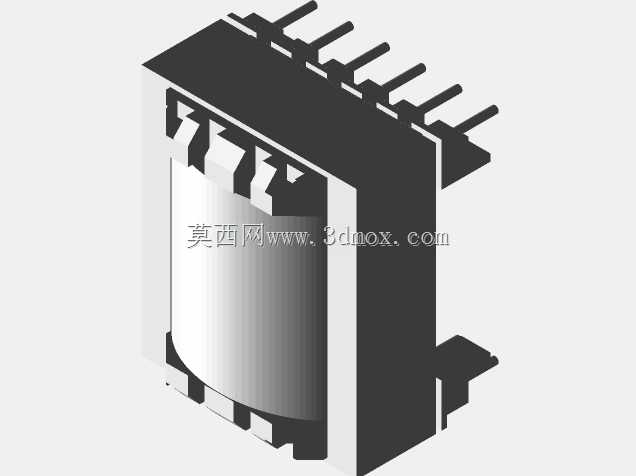

　　这款变压器的尺寸边界是卡死的，本体长度34.8mm，宽度29.7mm，高度22mm，这个尺寸是适配市面上主流的20W-60W小功率开关电源的内部安装空间来定的，卧式安装的结构本身就比立式的更省垂直空间，很多薄型适配器、嵌入式工控板的内部垂直空间留量都不大，选卧式结构能避免和上盖、散热片产生干涉。引脚采用12针直插设计，引脚间距按照常规2.54mm标准排距排布，兼容通用PCB焊盘设计，不用额外定制非标准焊盘，打样的时候能省不少事，引脚伸出长度控制在3.2mm，刚好够波峰焊的吃锡深度，不会因为引脚过长剪脚时伤到磁芯绕组，也不会因为引脚过短导致虚焊。

　　设计的时候首先考虑的是磁芯和骨架的配合公差，EE型磁芯的中柱气隙是按照电源的储能要求留的，骨架的绕线区做了挡墙设计，初次级绕组之间的安规距离能满足6mm的爬电要求，不用额外加绝缘挡片就能过基本的安规认证，绕线区的空间留了15%的余量，不管是用三层绝缘线还是常规漆包线加绝缘胶带都能绕下，不会出现绕线过满导致磁芯扣合不严、产生异响的问题。磁芯和骨架的配合位做了0.05mm的过盈量，点胶固定的时候不会出现磁芯偏移，批量生产的时候良率能提上来。

　　实际应用里，这类12引脚的高频变压器主要用在反激拓扑的开关电源上，引脚多是因为要兼顾初级绕组、次级多组输出、反馈绕组、屏蔽层的接线需求，比如很多工控板需要5V、12V、24V多组隔离输出，普通8引脚的变压器引脚数量不够，12引脚的排布刚好能把各组绕组分开，避免不同输出绕组之间的干扰，也能把屏蔽层单独接引脚接地，降低EMI干扰，过EMC测试的时候更容易过。

　　安装边界这块我在建模的时候特意把引脚的位置公差、磁芯的外形公差都考虑进去了，PCB上的安装孔位按照引脚最大偏移量0.1mm来做焊盘，焊盘直径做1.8mm，既能保证焊接的时候引脚能顺利插进去，也能保证焊锡的浸润面积足够，不会出现拉弧的问题。变压器底部离PCB板面的高度留了1.2mm的间隙，一方面是给焊盘的焊锡峰留空间，避免变压器本体压到焊锡导致短路，另一方面也能让空气在变压器底部流通，工作的时候产生的热量能通过PCB铜箔和空气对流散出去，不会因为热量堆积导致绕组温升过高，影响电源的使用寿命。

　　很多新手建模的时候容易忽略磁芯的圆角和骨架的脱模斜度，我在做这个模型的时候把骨架的脱模斜度做了1.5度，磁芯的边角都做了R0.3的圆角，不管是开注塑骨架模具还是磁芯压制模具，都能顺利脱模，不会出现拔模拉伤的问题，批量生产的时候不会因为结构设计问题导致模具反复修改。另外磁芯的包胶区域也留了0.2mm的胶带缠绕空间，包完玛拉胶带之后的外形尺寸不会超出设定的34.829.722mm的边界，装外壳的时候不会卡壳。

　　从选型的角度来说，这款变压器适合输入电压85-265V宽幅、输出总功率在60W以内的开关电源场景，不管是做消费类的充电器、适配器，还是工控类的辅助电源、小型通讯设备电源，这个尺寸和引脚排布都能适配，不用再单独重新开骨架模具，能省不少开模成本和开发周期。建模的时候把绕组的绕线空间、磁芯的装配位置、引脚的位置都做了参数化关联，要是后续需要调整功率，只需要修改磁芯的叠厚或者绕线区的宽度，就能快速衍生出不同功率规格的型号，不用从头开始画模型，能提高后续的设计效率。
