王子钢3/4英寸液压溢流阀三维结构设计

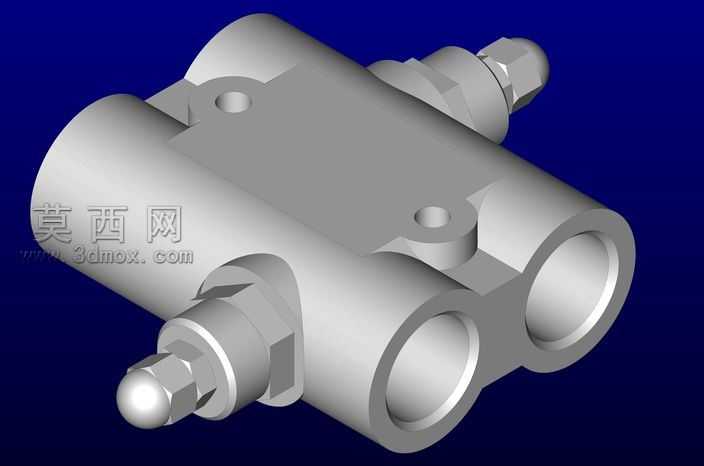

本作品为3/4英寸规格王子钢液压溢流阀的三维参数化建模成果，建模过程严格遵循液压阀件的通用设计规范与实际加工装配逻辑，在三维建模环境中完成全零件的特征搭建与整体装配。建模阶段首先梳理溢流阀的核心功能结构：包含双通式主阀体、两端可调式压力调节组件、阀体集成安装定位结构、内部流道腔体等核心部分，主阀体采用一体式块体结构设计，建模时通过拉伸、切除、倒角等基础特征逐步搭建阀体的外部轮廓，精准还原两个平行通油口的同轴度、孔径尺寸，以及阀体顶面两个安装定位孔的位置精度，同时对阀体的铸造圆角、加工面与非加工面的边界做了细节区分，还原真实阀件的工艺特征。两端的压力调节组件分别建模了锁紧螺母、调节杆、密封配合段等结构，还原调节部件与阀体的螺纹配合、锥面密封的装配关系，所有配合面均按照实际装配公差做了间隙预留，保证虚拟装配时无干涉问题。材质渲染阶段，针对阀件的金属材质特性，为阀体赋予了哑光铸钢材质，调节螺栓、锁紧螺母等机加工零件赋予了亮面金属材质，通过调整材质的粗糙度、反光度参数，区分铸造成型面与机加工面的视觉差异，背景采用深蓝色纯色衬托，突出阀件的金属质感与结构轮廓。设计思路上，该模型以实际应用的液压溢流阀为原型，重点还原阀件的外部装配尺寸与接口特征，既可以用于液压系统的装配布局演示，也可作为液压阀件结构教学的直观展示素材，建模过程中对内部流道做了简化处理，重点突出外部安装、调节结构的特征，保证模型轻量化的同时完整呈现产品的核心识别特征，所有结构特征均做了参数化关联，可根据通径规格、压力等级的需求快速调整尺寸参数，适配不同的应用场景。
