航空燃气涡轮动力装置结构数模

　　做航发动力配套结构校核这几年，最常碰到的需求就是把燃气涡轮的整机外形、安装接口和内部流道边界在数模里理清楚，这套数模刚好把外场吊装、短舱对接、台架试车几个高频场景的几何约束都落了地。先从实际用途说，这类燃气涡轮核心是把燃烧室高温高压燃气的焓降转化为轴功率，既可以作为民航支线客机、通用航空涡桨平台的核心动力，输出轴功率带动螺旋桨，也能衍生为地面分布式能源的燃气发电机组，在油田伴生气回收、海岛离网供电场景里，靠紧凑体积和高功率密度替代笨重的柴油机组；改型后还能作为大型船舶的燃气加速动力，在巡航工况切换蒸汽动力、高航速工况并入涡轮输出，匹配不同负载的动力需求。

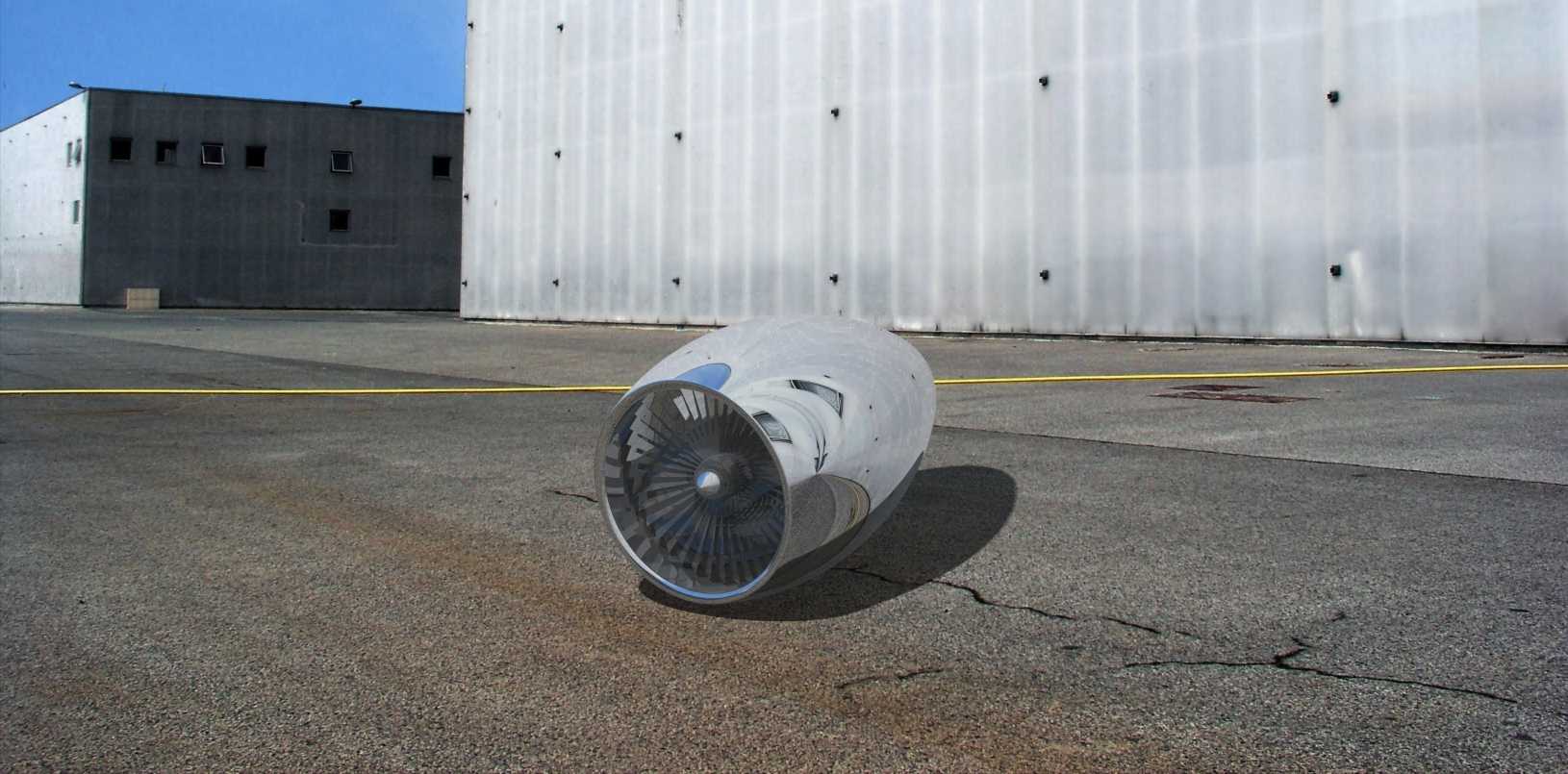

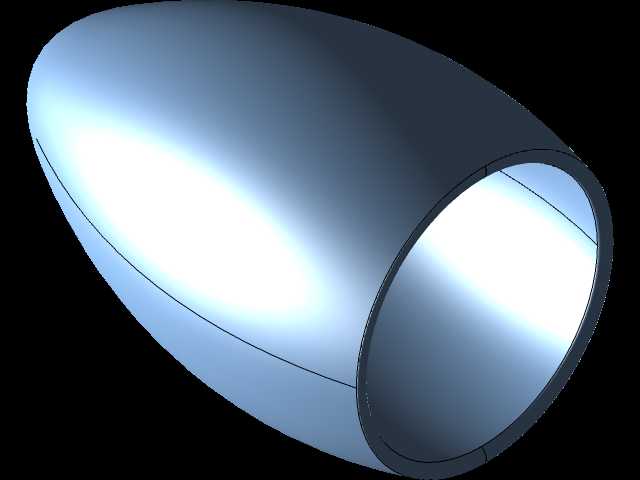

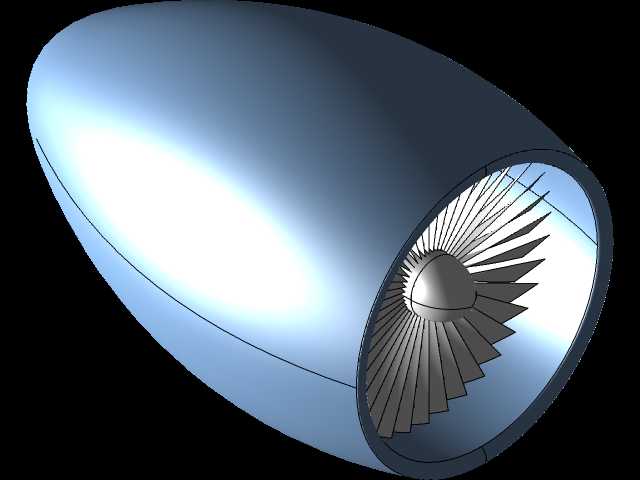

　　数模的外形边界是按真实短舱安装逻辑搭建的，整机进气道唇口做了圆滑的椭球过渡，没有尖锐折角，避免大侧风进气时唇口产生气流分离，进气道内壁到压气机一级叶片的流道收敛角控制在合理区间，保证来流均匀压入压气机段。外部机匣采用分段对接的圆筒结构，从进气机匣、压气机机匣、燃烧室机匣到涡轮后机匣，每段法兰的对接面都预留了螺栓孔阵列的安装空间，法兰边的轴向厚度、螺栓孔的节圆位置都和实际装配公差匹配，现场拆检时可以按段分解，不需要整体吊出整机。尾喷口采用收敛型型面，喷口出口直径和涡轮后流道平滑衔接，外罩尾部做了整流锥过渡，减少短舱尾部的压差阻力。

　　安装边界这块数模里留足了工程余量，整机的主安装节布置在压气机后机匣的两侧水平位置，采用凸耳铰接结构，安装节的孔位中心距、端面到整机轴线的高度都按标准动力挂架接口设定，副安装节布置在涡轮机匣下方，采用拉杆可调结构，用来补偿热态下整机轴向热膨胀的位移量，避免工作时机匣热胀产生额外安装应力。整机外围预留了燃油管路、滑油管路、引气管路的走线空间，机匣表面的传感器安装座位置都做了凸台特征，测压、测温探头的安装螺纹孔深度符合装配要求，不会出现管路和短舱内壁干涉的问题。

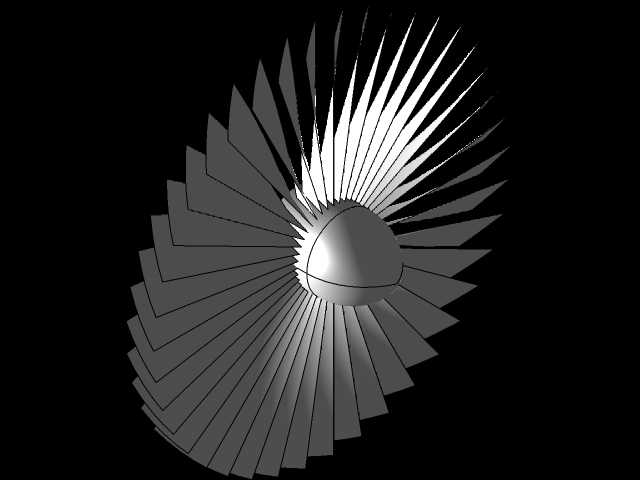

　　设计思路上没有一开始就堆内部叶片细节，而是先把整机的气动外形和安装硬点定死：先确定整机的总长、最大直径、重心位置，保证挂装后飞机机翼或者机身吊舱的载荷分布符合设计要求，再向内梳理流道的轴向分段——压气机段的逐级压缩流道、燃烧室的扩压回流区间、涡轮段的膨胀流道，每一段的型面都用单表面法搭建，保证流道面连续光顺，没有局部凹凸破坏气流组织。压气机叶片和涡轮叶片的叶型采用扭转设计，叶根的榫头安装槽在轮盘边缘做了对应特征，装配时叶片可以沿轮盘轴向榫槽滑入，再用锁片固定，符合实际装配工艺。燃烧室的火焰筒外形、燃油喷嘴的安装位置也在机匣内部做了占位特征，方便后续做燃油系统的配套布局。

　　实际场景里，这套数模可以直接用来做短舱的包容结构设计，短舱内壁和涡轮机匣之间预留的防火层、隔音层厚度空间都在外形里留了出来；做台架试车时，台架的支撑臂可以直接对接主安装节，进气台架和进气唇口的对接法兰能直接匹配数模接口；做教学演示时，剖切后可以清晰展示从进气、压缩、燃烧、膨胀到排气的完整流道路径，给结构设计人员做动力装置选型、安装干涉检查、管路布线规划都能提供准确的几何参照，数模里所有棱角都做了工艺圆角，符合航空零部件的加工工艺要求，不会出现无法铣削加工的尖锐特征。
